本技術涉及安全柵，具體為一種高精度低噪聲隔離式安全柵。

背景技術：

1、在電器領域，安全柵通常是指一種用于保護人員免受電器設備觸及或誤操作的安全裝置。這些安全柵通常是由絕緣材料或金屬制成，安裝在電器設備的關鍵部位，如開關、插座或控制面板上，以防止人員接觸到電氣元件而導致觸電或其他安全風險，安全柵在電器領域起著重要作用，特別是在公共場所、工業設施或家庭中使用的電器設備上。它們幫助確保電器設備符合安全標準，并提供額外的保護措施，防止意外觸電或其他電器事故發生。

2、授權公告號為：cn207442443u的實用新型專利，公開了一種可快速拆裝的防爆隔離式安全柵，涉及器體和安裝條，器體背面的中部開設有卡槽，卡槽的底部固定連接有位于器體上的第一卡塊，器體背部的頂部開設有位于卡槽上方的凹槽，凹槽內部的兩側均固定連接有滑軌，滑軌的內部滑動連接有第二卡塊，該可快速拆裝的防爆隔離式安全柵，通過第二卡塊、第一拉動桿、第二拉動桿和調節塊的配合使用，當安裝條上其中一個安全柵損壞時，可以很方便了將損壞的安全柵從安裝條上取下，將新的安全柵安裝在安裝條上，實現了快速拆裝安全柵的效果，有效的解決了安全柵損壞后拆裝不方便問題，省時省力，提高了工作效率。

3、針對上述方案：參考文件中可通過快速、方便拆卸的效果，提高對安全柵進行單獨更換、維護時的方便性，從而減少對安全柵進行拆卸時，需要整個拆下的繁瑣性，但部分安全柵在進行使用時，自身內部可能會因部分電器的運作，而產生一定的噪音，這使得當工作人員在需要對安全柵進行維護、檢查時，容易因安全柵的噪音而產生誤判，或無法快速分清位于何位置的安全柵需要更換、維修。

技術實現思路

1、本實用新型的目的在于提供一種高精度低噪聲隔離式安全柵，具備安裝、拆卸方便，且低噪音的優點，解決了上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種高精度低噪聲隔離式安全柵，包括不銹鋼滑條，所述不銹鋼滑條的外側連接有第一滑塊，所述第一滑塊的外側連接有安裝塊，所述安裝塊的內側連接有安全柵機體，所述安裝塊的內部設置有限位機構，所述限位機構用于連接與限位安全柵機體。

4、為了增加安全柵機體使用時的穩定性，優選的，所述限位機構包括連接在所述安裝塊內部的固定塊，所述固定塊的一側開設有插槽，所述安全柵機體的一側連接有插塊，所述插塊活動卡接在所述插槽的內部，所述插塊的一側開設有卡槽，所述固定塊位于所述插槽的內部連接有推擠彈簧，所述推擠彈簧的一端連接有卡塊，所述卡塊通過卡槽與所述插塊之間相連接，所述安裝塊的內側連接有第二吸音海綿，所述第二吸音海綿的一側連接有第一吸音海綿。

5、為了方便對安全柵機體的拆卸，優選的，所述卡塊的一側連接有復位桿，所述復位桿的一端貫穿所述固定塊和所述安裝塊，所述復位桿設置在所述推擠彈簧的內側。

6、為了方便對安全柵機體的取出，優選的，所述安裝塊的內部連接有復位彈簧，所述復位彈簧的一端連接有固定板，所述固定板設置在所述安全柵機體的一側。

7、為了增加第一吸音海綿的吸音效果，優選的，所述第一吸音海綿的一側開設有空心槽，所述空心槽開設有多個，且多個所述空心槽呈窩蜂狀設置。

8、為了增加第一滑塊滑動時的穩定性，優選的，所述第一滑塊的上側開設有滑槽，所述第一滑塊的內側連接有第二滑塊，所述第二滑塊設置在所述滑槽的內部。

9、為了方便多個安裝塊相互連接，優選的，所述安裝塊的一側開設有散熱槽，且所述散熱槽開設有多個，所述安裝塊的一側連接有第三吸音海綿，所述安裝塊的一側連接有空心塊，所述安裝塊的另一側連接有連接塊，所述空心塊與所述連接塊相適配。

10、與現有技術相比，本實用新型的有益效果如下：

11、本實用新型具備安裝、拆卸方便，且低噪音的優點，在實際使用過程中，通過卡塊與插塊之間的卡接，能夠?qū)Π踩珫艡C(jī)體與安裝塊之間的增加一定的穩定性，并且通過第一吸音海綿與第二吸音海綿的填充作用，使得安全柵機體在使用時，能夠足夠穩定，同時第一吸音海綿和第二吸音海綿還可起到吸收噪音的作用，從而減少安全柵機體在使用時的噪音，復位桿與復位彈簧的設置，使得安全柵機體的拆卸也足夠方便，從而使得安全柵機體在需要進行維護時能夠更加簡單，同時因維護方便，使得安全柵機體在長期使用中精準度更高。

技術特征：

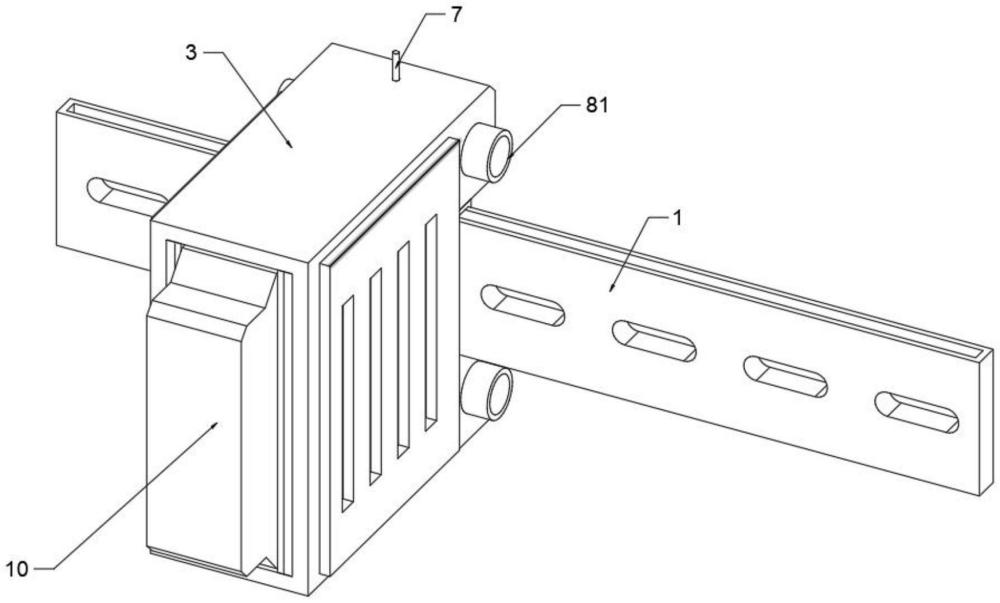

1.一種高精度低噪聲隔離式安全柵，包括不銹鋼滑條(1)，其特征在于；所述不銹鋼滑條(1)的外側連接有第一滑塊(2)，所述第一滑塊(2)的外側連接有安裝塊(3)，所述安裝塊(3)的內側連接有安全柵機體(10)，所述安裝塊(3)的內部設置有限位機構(4)，所述限位機構(4)用于連接與限位安全柵機體(10)。

2.根據權利要求1所述的一種高精度低噪聲隔離式安全柵，其特征在于：所述限位機構(4)包括連接在所述安裝塊(3)內部的固定塊(41)，所述固定塊(41)的一側開設有插槽(43)，所述安全柵機體(10)的一側連接有插塊(42)，所述插塊(42)活動卡接在所述插槽(43)的內部，所述插塊(42)的一側開設有卡槽(46)，所述固定塊(41)位于所述插槽(43)的內部連接有推擠彈簧(44)，所述推擠彈簧(44)的一端連接有卡塊(45)，所述卡塊(45)通過卡槽(46)與所述插塊(42)之間相連接，所述安裝塊(3)的內側連接有第二吸音海綿(48)，所述第二吸音海綿(48)的一側連接有第一吸音海綿(47)。

3.根據權利要求2所述的一種高精度低噪聲隔離式安全柵，其特征在于：所述卡塊(45)的一側連接有復位桿(7)，所述復位桿(7)的一端貫穿所述固定塊(41)和所述安裝塊(3)，所述復位桿(7)設置在所述推擠彈簧(44)的內側。

4.根據權利要求1所述的一種高精度低噪聲隔離式安全柵，其特征在于：所述安裝塊(3)的內部連接有復位彈簧(111)，所述復位彈簧(111)的一端連接有固定板(112)，所述固定板(112)設置在所述安全柵機體(10)的一側。

5.根據權利要求2所述的一種高精度低噪聲隔離式安全柵，其特征在于：所述第一吸音海綿(47)的一側開設有空心槽(6)，所述空心槽(6)開設有多個，且多個所述空心槽(6)呈窩蜂狀設置。

6.根據權利要求1所述的一種高精度低噪聲隔離式安全柵，其特征在于：所述第一滑塊(2)的上側開設有滑槽(51)，所述第一滑塊(2)的內側連接有第二滑塊(52)，所述第二滑塊(52)設置在所述滑槽(51)的內部。

7.根據權利要求2所述的一種高精度低噪聲隔離式安全柵，其特征在于：所述安裝塊(3)的一側開設有散熱槽(91)，且所述散熱槽(91)開設有多個，所述安裝塊(3)的一側連接有第三吸音海綿(92)，所述安裝塊(3)的一側連接有空心塊(81)，所述安裝塊(3)的另一側連接有連接塊(82)，所述空心塊(81)與所述連接塊(82)相適配。

技術總結
本技術公開了一種高精度低噪聲隔離式安全柵，包括不銹鋼滑條，不銹鋼滑條的外側連接有第一滑塊，第一滑塊的外側連接有安裝塊，安裝塊的內側連接有安全柵機體。本技術具備安裝、拆卸方便，且低噪音的優點，在實際使用過程中，通過卡塊與插塊之間的卡接，能夠?qū)Π踩珫艡C(jī)體與安裝塊之間的增加一定的穩定性，并且通過第一吸音海綿與第二吸音海綿的填充作用，使得安全柵機體在使用時，能夠足夠穩定，復位桿與復位彈簧的設置，使得安全柵機體的拆卸也足夠方便，從而使得安全柵機體在需要進行維護時能夠更加簡單，同時因維護方便，使得安全柵機體在長期使用中精準度更高。

技術研發人員：請求不公布姓名,請求不公布姓名,請求不公布姓名,請求不公布姓名
受保護的技術使用者：四川道爾頓科技有限公司
技術研發日：20240513
技術公布日：2025/4/28
