本技術涉及定音鼓，尤其涉及一種定音鼓的微調結構。

背景技術：

1、定音鼓是一種較常見的樂器，也是最早被使用于管弦樂團的打擊樂器?，F(xiàn)有的定音鼓通常由鼓皮、鼓體、底座、拉桿、鼓皮拉盤、踏板機構和連接桿構成，鼓體通過支架安裝在底座上，鼓皮扣裝鼓體的上表面，鼓皮通過連接座與拉桿連接，拉桿底端與鼓皮拉盤連接，鼓皮拉盤中部設置與踏板機構連動的連接桿，演奏者通過踏板機構驅動連接桿，帶動鼓皮拉盤向下移動，使鼓圈下移鼓面繃緊，借此實現調節定音鼓音高的目的；

2、現有技術中鼓皮拉盤在調節完畢后，若鼓皮出現小幅度松弛造成發音不準，需要再次通過踏板機構調整，其調節耗費時間較長，且不便于對鼓皮繃緊或松弛的程度進行微調把控，造成演奏時音樂品質降低。

技術實現思路

1、鑒于現有技術中的上述缺陷或不足，期望提供一種定音鼓的微調結構。

2、本實用新型提供的一種定音鼓的微調結構，所述定音鼓包括底座，所述底座頂端沿周向均布有若干支架，各所述支架頂端之間設有支撐圈，所述底座中心處上方設有鼓皮拉盤，所述底座一側設有踏板機構，所述微調結構包括：

3、杠桿組件，包括設于所述底座頂端的中心支柱，所述中心支柱頂部沿第一方向兩側均設有長側板，兩個所述長側板中部與所述中心支柱頂部轉動連接，其轉動軸的延伸方向為所述第一方向，兩個所述長側板均具有靠近所述底座中心的第一端，和遠離所述底座中心的第二端；

4、連接組件，設于兩個所述長側板的所述第一端之間，包括連接所述鼓皮拉盤的第二桿體，和連接所述踏板機構的第一桿體；

5、手調組件，包括設于兩個所述長側板的所述第二端之間可轉動的調節塊，其轉動軸延伸方向為所述第一方向，所述調節塊中部貫穿設有調節螺孔，所述調節螺孔內部螺紋連接有可自轉調節螺柱，所述調節螺柱底端的固定部，用于限制所述調節螺柱軸向位移。

6、根據本申請實施例提供的技術方案，兩個所述長側板的所述第一端之間設有第二軸體，所述連接組件包括與所述第二軸體轉動連接的連接塊，所述連接塊遠離所述手調組件端開設有安裝槽，所述安裝槽遠離所述手調組件端設有可自轉的第三軸體，所述第一桿體頂端與所述第三軸體連接，所述安裝槽中部還設有可自轉的第四軸體，所述第二桿體底端與所述第四軸體連接，所述第二軸體、所述第三軸體和所述第四軸體的軸線延伸方向均為所述第一方向。

7、根據本申請實施例提供的技術方案，所述第一桿體頂端設有第一套環，所述第一套環套裝在所述第三軸體外，且所述第一套環沿所述第一方向兩端分別與兩個所述長側板表面接觸。

8、根據本申請實施例提供的技術方案，所述固定部包括可轉動的補償塊，其轉動軸的延伸方向為所述第一方向，所述調節螺柱底部外表面開設有環形凹槽，所述補償塊套裝于所述環形凹槽外，且沿所述第一軸線方向，所述環形凹槽的兩側壁與所述補償塊兩端接觸。

9、根據本申請實施例提供的技術方案，所述固定部還包括設于所述底座頂端的第一安裝座，所述第一安裝座遠離所述中心支柱端設有兩個沿所述第一方向分布排列的帶孔側板，兩個所述帶孔側板之間轉動連接有補償塊。

10、根據本申請實施例提供的技術方案，所述手調組件還包括設于所述調節螺柱頂端的調節桿，所述調節桿頂端設有t型手柄。

11、根據本申請實施例提供的技術方案，所述手調組件還包括設于所述支撐圈外側表面的鎖緊部，所述鎖緊部用于鎖緊所述調節桿。

12、根據本申請實施例提供的技術方案，所述鎖緊部包括設于所述支撐圈外側表面的帶孔限位座，所述帶孔限位座中部貫穿設有供所述調節桿穿過的通孔，所述調節桿外套裝有橡膠圈，所述橡膠圈位于所述通孔內部，所述帶孔限位座一側設有與所述通孔連通的鎖緊螺孔，所述鎖緊螺孔內螺紋連接有螺桿式旋鈕。

13、根據本申請實施例提供的技術方案，所述帶孔限位座還包括弧形連接板，所述弧形連接板通過螺釘安裝于所述支撐圈外側表面，所述弧形連接板內表面與所述支撐圈外側表面貼合。

14、相對于現有技術而言，本實用新型的有益效果是：

15、本實用新型的設置了杠桿組件和手調組件，杠桿組件包括設于底座頂端中心支柱，以及具有第一端和第二端的長側板，手調組件包括調節螺柱、調節螺孔和調節塊，通過轉動調節螺柱，在調節螺孔配合作用下驅動長側板的第二端上移或下移，帶動第一端的連接組件下移或上移，進而實現帶動鼓皮拉盤上移或下移的目的，起到調節的作用，相較于現有技術僅采用踏板機構進行調節，本實用新型在此基礎上還可以通過轉動調節螺柱進行調節，且因為螺紋配合使長側板轉動角度較小，即鼓皮拉盤的移動距離較短，實現演奏者對鼓皮拉盤的微調，進而達到微調鼓皮繃緊程度的目的；另外，連接組件即避免了第一桿體發生位置移動，不會造成第一桿體和踏板機構之間出現卡死狀態，也起到進一步縮短第二桿體上移距離的目的，使鼓皮拉盤的移動距離更短，進而實現更精準的調節，最后設置了帶孔限位座、橡膠圈、鎖緊螺孔和螺桿式旋鈕，通過螺桿式旋鈕抵接橡膠圈，橡膠圈抵接調節桿，確保調節完畢后后調節桿的穩定，避免出現調節桿和調節螺桿調節后松動的情況。

16、應當理解，
技術實現要素：
部分中所描述的內容并非旨在限定本實用新型的實施例的關鍵或重要特征，亦非用于限制本實用新型的范圍。本實用新型的其它特征將通過以下的描述變得容易理解。

技術特征：

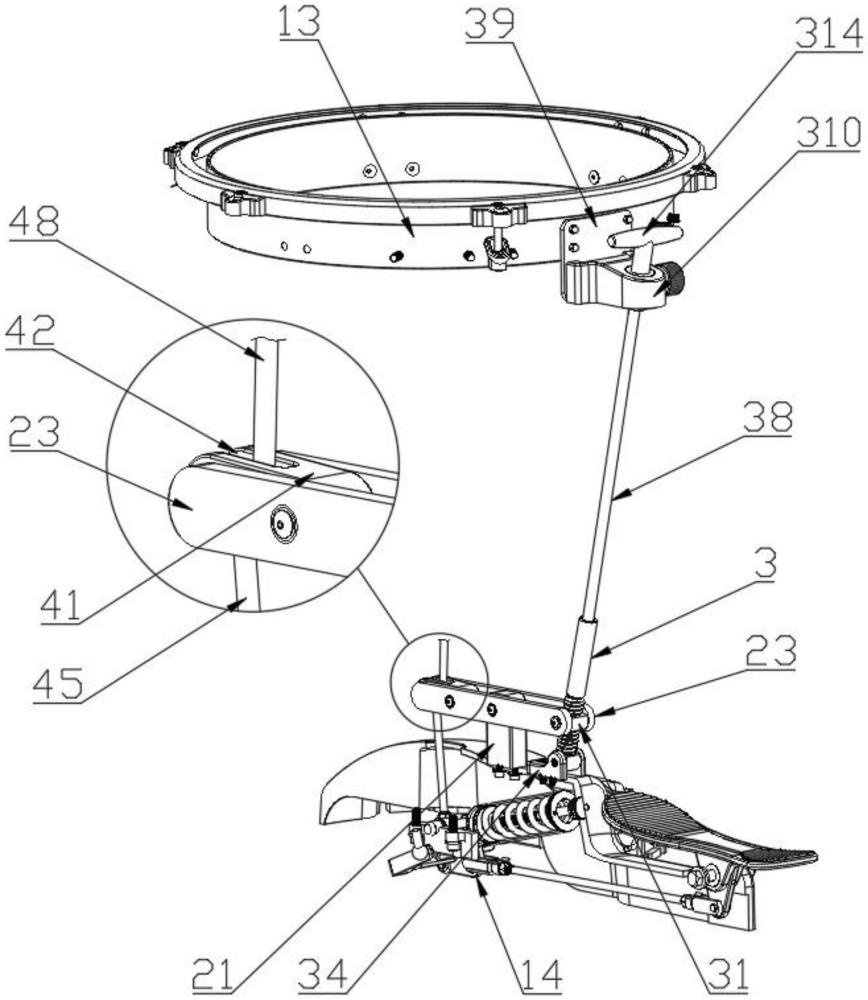

1.一種定音鼓的微調結構，所述定音鼓(1)包括底座(11)，所述底座(11)頂端沿周向均布有若干支架(12)，各所述支架(12)頂端之間設有支撐圈(13)，所述底座(11)中心處上方設有鼓皮拉盤(15)，所述底座(11)一側設有踏板機構(14)，其特征在于，所述微調結構包括：

2.根據權利要求1所述的定音鼓的微調結構，其特征在于，兩個所述長側板(23)的所述第一端之間設有第二軸體(24)，所述連接組件(4)包括與所述第二軸體(24)轉動連接的連接塊(41)，所述連接塊(41)遠離所述手調組件(3)端開設有安裝槽(42)，所述安裝槽(42)遠離所述手調組件(3)端設有可自轉的第三軸體(43)，所述第一桿體(45)頂端與所述第三軸體(43)連接，所述安裝槽(42)中部還設有可自轉的第四軸體(46)，所述第二桿體(48)底端與所述第四軸體(46)連接，所述第二軸體(24)、所述第三軸體(43)和所述第四軸體(46)的軸線延伸方向均為所述第一方向。

3.根據權利要求2所述的定音鼓的微調結構，其特征在于，所述第一桿體(45)頂端設有第一套環(44)，所述第一套環(44)套裝在所述第三軸體(43)外，且所述第一套環(44)沿所述第一方向兩端分別與兩個所述長側板(23)表面接觸。

4.根據權利要求2所述的定音鼓的微調結構，其特征在于，所述固定部包括可轉動的補償塊(36)，其轉動軸的延伸方向為所述第一方向，所述調節螺柱(33)底部外表面開設有環形凹槽(37)，所述補償塊(36)套裝于所述環形凹槽(37)外，且沿第一軸線方向，所述環形凹槽(37)的兩側壁與所述補償塊(36)兩端接觸。

5.根據權利要求4所述的定音鼓的微調結構，其特征在于，所述固定部還包括設于所述底座(11)頂端的第一安裝座(34)，所述第一安裝座(34)遠離所述中心支柱(21)端設有兩個沿所述第一方向分布排列的帶孔側板(35)，兩個所述帶孔側板(35)之間轉動連接有補償塊(36)。

6.根據權利要求5所述的定音鼓的微調結構，其特征在于，所述手調組件(3)還包括設于所述調節螺柱(33)頂端的調節桿(38)，所述調節桿(38)頂端設有t型手柄(314)。

7.根據權利要求6所述的定音鼓的微調結構，其特征在于，所述手調組件(3)還包括設于所述支撐圈(13)外側表面的鎖緊部，所述鎖緊部用于鎖緊所述調節桿(38)。

8.根據權利要求7所述的定音鼓的微調結構，其特征在于，所述鎖緊部包括設于所述支撐圈(13)外側表面的帶孔限位座(310)，所述帶孔限位座(310)中部貫穿設有供所述調節桿(38)穿過的通孔，所述調節桿(38)外套裝有橡膠圈(311)，所述橡膠圈(311)位于所述通孔內部，所述帶孔限位座(310)一側設有與所述通孔連通的鎖緊螺孔(312)，所述鎖緊螺孔(312)內螺紋連接有螺桿式旋鈕(313)。

9.根據權利要求8所述的定音鼓的微調結構，其特征在于，所述帶孔限位座(310)還包括弧形連接板(39)，所述弧形連接板(39)通過螺釘安裝于所述支撐圈(13)外側表面，所述弧形連接板(39)內表面與所述支撐圈(13)外側表面貼合。

技術總結
本技術公開了一種定音鼓的微調結構，設置了杠桿組件和手調組件，杠桿組件包括設于底座頂端中心支柱，以及具有第一端和第二端的長側板，手調組件包括調節螺柱、調節螺孔和調節塊，通過轉動調節螺柱，在調節螺孔配合作用下驅動長側板的第二端上移或下移，帶動第一端的連接組件下移或上移，進而實現帶動鼓皮拉盤上移或下移的目的，起到調節的作用，相較于現有技術僅采用踏板機構進行調節，本技術在此基礎上還可以通過轉動調節螺柱進行調節，且因為螺紋配合使長側板轉動角度較小，即鼓皮拉盤的移動距離較短，實現演奏者對鼓皮拉盤的微調，進而達到微調鼓皮繃緊程度的目的。

技術研發人員：劉珈旭,戴勇才,陳廣義
受保護的技術使用者：天津市津?qū)殬菲饔邢薰?br/>技術研發日：20240528
技術公布日：2025/4/28
