技術領域

本發明涉及一種LED路燈，屬于LED照明技術領域。

背景技術：

道路照明是城市照明的重要組成部分，傳統的路燈常采用，高壓鈉燈360度發光，光損失大的缺點造成了能源的巨大浪費。當前，全球的環境在日益惡化，各國都在發展清潔能源。而隨著國民經濟的高速增長，我國能源供需矛盾日漸突出，電力供應開始存在著嚴重短缺的局面，節能是所急需解決的問題。因此，開發新型高效、節能、壽命長、環保的LED路燈對城市照明節能具有十分重要的意義。但是路燈通常需要LED有較高的功率，而大功率的LED散熱問題一直阻礙著LED路燈的推廣與發展。

技術實現要素：

本發明的目的在于，提供一種大功率LED路燈結構。它具有較高的散熱效果，而且結構緊湊、安裝方便。

本發明的技術方案：大功率LED路燈結構，其特點是：包括截面為半圓形的中空的鋁型材主體，鋁型材主體外表面包括一個半圓柱面和一個平面，鋁型材主體的平面上開設有多個安裝孔，安裝孔上固定有LED燈泡，LED燈泡的背面設有散熱器；所述鋁型材主體兩端均設有防蟲網板，且其中一側的防蟲網板上設有散熱風扇。

上述的大功率LED路燈結構中，鋁型材主體的半圓柱面上設有直槽，直槽上設有頂蓋，直槽內設有連接LED燈泡的驅動電源。

前述的大功率LED路燈結構中，還包括燈桿，燈桿的端部通過螺釘固定在所述直槽內。

與現有技術相比，本發明通過在中空的鋁型材主體上開設安裝孔，并安裝LED燈泡，同時在每個LED燈泡的背面分別安裝散熱器，可以將熱量快速傳遞至鋁型材主體內的空腔，可以利用鋁型材主體的表面進行散熱，同時散熱風扇又可以加速空腔內的空氣流動，提高散熱效果。本發明的結構緊湊，部件連接處較為隱蔽，外形更為簡潔、防水效果更佳，而且安裝也極為方便。

附圖說明

圖1是本發明的結構示意圖；

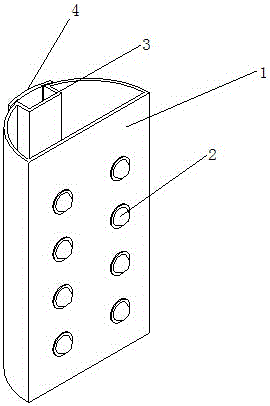

圖2是鋁型材主體的結構示意圖。

附圖中的標記：1-鋁型材主體，2- LED燈泡，3-直槽，4-頂蓋，5-驅動電源，6-散熱器，7-防蟲網板，8-散熱風扇，9-燈桿。

具體實施方式

下面結合附圖和實施例對本發明作進一步的說明，但并不作為對本發明限制的依據。

實施例。大功率LED路燈結構，如圖1所示：包括截面為半圓形的中空的鋁型材主體1，鋁型材主體1外表面包括一個半圓柱面和一個平面，鋁型材主體1的平面上開設有多個安裝孔，安裝孔上固定有LED燈泡2，LED燈泡2的背面設有散熱器6；所述鋁型材主體1兩端均設有防蟲網板7，且其中一側的防蟲網板7上設有散熱風扇8。鋁型材主體1的半圓柱面上設有直槽3，直槽3上設有頂蓋4，直槽3內設有連接LED燈泡2的驅動電源5。還包括燈桿9，燈桿9的端部通過螺釘固定在所述直槽3內。

本發明的工作原理：每個散熱器可以快速額將熱量快速傳遞至鋁型材主體內的空腔，可以利用鋁型材主體的表面進行散熱，同時散熱風扇又可以加速空腔內的空氣流動，提高散熱效果。
