本發明涉及照明技術領域，特別是一種建筑工地臨時照明LED燈具。

背景技術：

在建筑工地實際施工中，由于工期緊張或者施工需要，在夜間也需要進行建筑施工，那么建筑工地的照明燈成為施工過程中不可缺少的工具。現有的建筑工地一般采用的是普通的單個的懸吊光源進行照明，這種照明燈雖然可以進行照明，但是這種照明燈是固定，照明方式單一，很容易造成照明死角，并且燈架搭設高度普遍偏高，從而需要維修人員登高手工完成維護或更換時，給施工帶來安全隱患因此這種照明燈的照明效果不好，影響建筑工地的夜間施工效率。

技術實現要素：

本發明所要解決的技術問題是提供一種建筑工地臨時照明LED燈具，用于克服現有技術中的上述缺陷。

本發明是通過以下技術方案來實現的：本發明的一種建筑工地臨時照明LED燈具，包括由安裝部和操作部構成的外殼，所述安裝部內部設有鎖接腔，所述鎖接腔中間位置處設有前后兩端與所述安裝部固定連接的定位塊，所述定位塊右側端面設有通電導桿，所述定位塊外側滑動連接有U字形滑移件，所述U字形滑移件上設有螺旋紋配合連接的第一螺旋桿，所述第一螺旋桿向兩側延展設置，所述U字形滑移件右側的兩組伸臂上相對稱設有夾持腔，所述兩組夾持腔相對側設有夾持件，所述鎖接腔右側的所述安裝部內壁上設有與所述鎖接腔相連通的漏斗形接口，所述操作部下方設有活動安裝區域，所述操作部右側底部設有支板，所述支板與安裝部之間的所述操作部內設有第一滑移槽，所述第一滑移槽內設有滑移機構，所述滑移機構上螺紋連接有第二螺旋桿，所述第二螺旋桿向兩側延展設置，所述滑移機構內設有第二滑移槽，所述第二滑移槽內設有導桿，所述導桿上滑動連接有安裝滑架，所述安裝滑架向下延展設置，所述安裝滑架延展段設于所述活動安裝區域內，所述安裝滑架與所述漏斗形接口相對側設有插鎖桿，所述插鎖桿左側內部設有通電孔，所述插鎖桿左側外部邊緣處設有與所述夾持件滑動配合的斜形面導推塊，所述支板外側端面上設有第一指示燈和第二指示燈，所述導桿下方的所述安裝滑架左右兩側外壁上分別設有第一接觸式傳感器和第二接觸式傳感器，所述第一接觸式傳感器和第二接觸式傳感器分別與所述第一指示燈和所述第二指示燈電聯，所述安裝滑架遠離所述插鎖桿一側設有LED照明裝置，所述LED照明裝置下方設有角度調節機構，所述角度調節機構由與所述安裝滑架固定連接的第一鉸鏈，與所述第一鉸鏈鉸接的角度調節驅動器，與所述角度調節驅動器連接的伸縮桿以及與所述伸縮桿鉸接的第二鉸鏈構成，所述第二鉸鏈與所述LED照明裝置固定連接。

作為優選地技術方案，所述第一螺旋桿左側延展端轉動連接有第一電動機，所述第一電動機嵌于所述安裝部內壁且固定連接，所述第一螺旋桿右側延展端與所述定位塊轉動連接。

作為優選地技術方案，所述第二螺旋桿左側延展端與所述安裝部轉動連接，所述第二螺旋桿右側延展端設有第二電動機，所述第二電動機嵌于支板內且固定連接。

作為優選地技術方案，所述夾持件包括貫穿所述U字形滑移件上的伸臂并向所述鎖接腔內伸入的夾持斜形面凸塊、設置在夾持斜形面凸塊底部的磁石裝置以及設置在所述夾持腔內的電生磁裝置，所述磁石裝置與所述電生磁裝置之間的外側圍繞設有壓縮彈件。

本發明的有益效果是：通過第二電動機控制第二螺旋桿轉動同時帶動滑移機構和安裝滑架向左側移動，當插鎖桿經過漏斗形接口插入鎖接腔內，并使斜形面導推塊與夾持斜形面凸塊相抵連接，由于導桿與安裝滑架滑動連接，此時，滑移機構繼續向左側移動，使得第二滑移槽內部右側的滑移機構內壁與安裝滑架右側面相抵接，同時，帶動斜形面導推塊向內擠壓，使得夾持斜形面凸塊克服壓縮彈件的作用力并向夾持腔內移動，當斜形面導推塊完全移動到夾持斜形面凸塊背向側時，此時，滑移機構左側面與安裝部相抵接，夾持斜形面凸塊通過壓縮彈件的作用力向鎖接腔內伸出，然后通過第一電動機控制第一螺旋桿轉動帶動U字形滑移件向左側移動，同時夾持件帶動斜形面導推塊以及與插鎖桿連接的安裝滑架向左移動，此時，安裝滑架與第二滑移槽內的導桿滑動配合并向左側滑動，由于第一螺旋桿的長度固定不變，定位塊在鎖接腔內的位置也固定不變，但是由于此時U字形滑移件帶動插鎖桿以及安裝滑架向左移動，使得定位塊相對于U字形滑移件向右滑動，因此在U字形滑移件帶動插鎖桿以及安裝滑架向左移動的過程中，定位塊右側端面設置的通電導桿逐漸地插入到插鎖桿左側的通電孔內，直至安裝滑架的左側面與第二滑移槽內部左側的滑移機構內壁相抵接，使得U字形滑移件、插鎖桿以及安裝滑架不能夠再繼續向左側移動，此時通電導桿與通電孔之間同時實現完全緊密接合，當通電孔與通電導桿完全緊密接合后，控制第一電動機停止轉動，完成供電連接；當需要拔出時，通過電生磁裝置上電與磁石裝置耦合，使得夾持斜形面凸塊克服壓縮彈件的作用力并向夾持腔內移動，然后通過第二電動機控制第二螺旋桿轉動將插鎖桿移出，移出完成后控制電生磁裝置和第二電動機斷電即可。本發明結構簡單，能夠通過電機驅動實現通電導桿與通電孔之間的自動插拔，降低了人工操作強度，提高了工作效率，并且能夠在插入后保持通電導桿和通電孔之間電連接的可靠鎖定，防止未經允許的拔出，電連接的安全性高，并且在需要拔出時，能夠方便地解除鎖定，插拔接合的可靠性以及穩定性高。

附圖說明

為了易于說明，本發明由下述的具體實施例及附圖作以詳細描述。

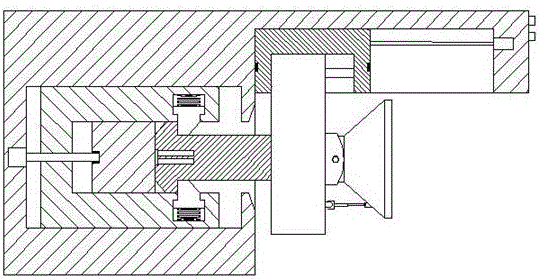

圖1為本發明的一種建筑工地臨時照明LED燈具內部結構示意圖；

圖2為本發明的一種建筑工地臨時照明LED燈具連接后的結構示意圖；

圖3為本發明的夾持件局部放大圖；

圖4為本發明的滑移機構仰視結構示意圖；

圖5為本發明的LED照明裝置主視圖。

具體實施方式

如圖1-圖5所示，本發明的一種建筑工地臨時照明LED燈具，包括由安裝部2和操作部3構成的外殼1，所述安裝部2內部設有鎖接腔5，所述鎖接腔5中間位置處設有前后兩端與所述安裝部2固定連接的定位塊21，所述定位塊21右側端面設有通電導桿211，所述定位塊21外側滑動連接有U字形滑移件6，所述U字形滑移件6上設有螺旋紋配合連接的第一螺旋桿52，所述第一螺旋桿52向兩側延展設置，所述U字形滑移件6右側的兩組伸臂上相對稱設有夾持腔61，所述兩組夾持腔61相對側設有夾持件62，所述鎖接腔5右側的所述安裝部2內壁上設有與所述鎖接腔5相連通的漏斗形接口53，所述操作部3下方設有活動安裝區域4，所述操作部3右側底部設有支板32，所述支板32與安裝部2之間的所述操作部3內設有第一滑移槽31，所述第一滑移槽31內設有滑移機構33，所述滑移機構33上螺紋連接有第二螺旋桿311，所述第二螺旋桿311向兩側延展設置，所述滑移機構33內設有第二滑移槽331，所述第二滑移槽331內設有導桿332，所述導桿332上滑動連接有安裝滑架333，所述安裝滑架333向下延展設置，所述安裝滑架333延展段設于所述活動安裝區域4內，所述安裝滑架333與所述漏斗形接口53相對側設有插鎖桿334，所述插鎖桿334左側內部設有通電孔3341，所述插鎖桿334左側外部邊緣處設有與所述夾持件62滑動配合的斜形面導推塊3342，所述支板32外側端面上設有第一指示燈3351和第二指示燈3361，所述導桿332下方的所述安裝滑架333左右兩側外壁上分別設有第一接觸式傳感器335和第二接觸式傳感器336，所述第一接觸式傳感器335和第二接觸式傳感器336分別與所述第一指示燈3351和所述第二指示燈3361電聯，當所述滑移機構33向左移動過程中使得第一接觸式傳感器335與所述安裝部2的外壁相碰時，所述第一接觸式傳感器335發出信號并控制所述第一指示燈3351亮起，當所述滑移機構33向右移動過程中使得第二接觸式傳感器336與所述支板32的內壁相碰時，所述第二接觸式傳感器336發送信號并控制所述第二指示燈3361亮起，用以提示操作人員，防止所述滑移機構33移動超程，所述安裝滑架333遠離所述插鎖桿334一側設有LED照明裝置7，所述LED照明裝置7下方設有角度調節機構8，所述角度調節機構8由與所述安裝滑架333固定連接的第一鉸鏈81，與所述第一鉸鏈81鉸接的角度調節驅動器82，與所述角度調節驅動器82連接的伸縮桿83以及與所述伸縮桿83鉸接的第二鉸鏈84構成，所述第二鉸鏈84與所述LED照明裝置7固定連接。

其中，所述第一螺旋桿52左側延展端轉動連接有第一電動機51，所述第一電動機51嵌于所述安裝部2內壁且固定連接，所述第一螺旋桿52右側延展端與所述定位塊21轉動連接，所述第二螺旋桿311左側延展端與所述安裝部2轉動連接，所述第二螺旋桿311右側延展端設有第二電動機321，所述第二電動機321嵌于支板32內且固定連接，所述夾持件62包括貫穿所述U字形滑移件6上的伸臂并向所述鎖接腔5內伸入的夾持斜形面凸塊621、設置在夾持斜形面凸塊621底部的磁石裝置622以及設置在所述夾持腔61內的電生磁裝置623，所述磁石裝置622與所述電生磁裝置623之間的外側圍繞設有壓縮彈件624。

工作時，通過第二電動機321控制第二螺旋桿311轉動同時帶動滑移機構33和安裝滑架333向左側移動，當插鎖桿334經過漏斗形接口53插入鎖接腔5內，并使斜形面導推塊3342與夾持斜形面凸塊621相抵連接，由于導桿332與安裝滑架333滑動連接，此時，滑移機構33繼續向左側移動，使得第二滑移槽331內部右側的滑移機構33內壁與安裝滑架333右側面相抵接，同時，帶動斜形面導推塊3342向內擠壓，使得夾持斜形面凸塊621克服壓縮彈件624的作用力并向夾持腔61內移動，當斜形面導推塊3342完全移動到夾持斜形面凸塊621背向側時，此時，滑移機構33左側面與安裝部2相抵接，夾持斜形面凸塊621通過壓縮彈件624的作用力向鎖接腔5內伸出，然后通過第一電動機51控制第一螺旋桿52轉動帶動U字形滑移件6向左側移動，同時夾持件62帶動斜形面導推塊3342以及與插鎖桿334連接的安裝滑架333向左移動，此時，安裝滑架333與第二滑移槽331內的導桿332滑動配合并向左側滑動，由于第一螺旋桿52的長度固定不變，定位塊21在鎖接腔5內的位置也固定不變，但是由于此時U字形滑移件6帶動插鎖桿334以及安裝滑架333向左移動，使得定位塊21相對于U字形滑移件6向右滑動，因此在U字形滑移件6帶動插鎖桿334以及安裝滑架333向左移動的過程中，定位塊21右側端面設置的通電導桿211逐漸地插入到插鎖桿334左側的通電孔3341內，直至安裝滑架333的左側面與第二滑移槽331內部左側的滑移機構33內壁相抵接，使得U字形滑移件6、插鎖桿334以及安裝滑架333不能夠再繼續向左側移動，此時通電導桿211與通電孔3341之間同時實現完全緊密接合，當通電孔3341與通電導桿211完全緊密接合后，控制第一電動機51停止轉動，完成供電連接；當需要拔出時，通過電生磁裝置623上電與磁石裝置622耦合，使得夾持斜形面凸塊621克服壓縮彈件624的作用力并向夾持腔61內移動，然后通過第二電動機321控制第二螺旋桿311轉動將插鎖桿334移出，移出完成后控制電生磁裝置623和第二電動機321斷電即可。

以上所述，僅為本發明的具體實施方式，但本發明的保護范圍并不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本發明的保護范圍之內。因此，本發明的保護范圍應該以權利要求書所限定的保護范圍為準。
