本實用新型涉及路燈，特別是涉及一種LEDE路燈。

背景技術：

LED路燈即半導體照明燈，以發光二極管作為光源，因其是一種固態冷光源，具有環保無污染、耗電少、光效高、壽命長等特點，做成的LED路燈。路燈是城市照明的重要組成部分，傳統的路燈常采用高壓鈉燈，高壓鈉燈整體上光效低的缺點造成了能源的巨大浪費，因此，開發新型高效、節能、壽命長、顯色指數高、環保的路燈對城市照明節能具有十分重要的意義。

LED路燈優點眾多，因此被廣泛應用于照明設施上。但LED路燈通常采用大功率的 LED 燈具，而大功率的 LED 燈具功效較強，發熱量大，其散熱問題卻一直未能完全解決，這將直接關系到 LED 路燈的節能效果和使用壽命，因此，如何根據LED路燈的現有結構，最大化增加其散熱效率，是延長LED路燈使用壽命的主要措施。

技術實現要素：

本實用新型主要解決的技術問題是提供一種LED路燈，沿燈體上部設置散熱裝置，上罩設置弧形散熱翅，中間設置隔層，即增加了LED燈的強度，又能偶將光源產生的熱量及時傳導、散發，從而保證光源照明的穩定和延長燈具的使用壽命。

為解決上述技術問題，本實用新型采用的一個技術方案是：提供一種LED路燈，包括燈體及設置在燈體內的LED燈，所述燈體包括上燈罩、隔層及底部殼體，所述隔層設置在底部殼體內部與底部殼體形成內腔，所述LED燈設置在內腔中部，所述上燈罩設置在隔層上方與隔層之間形成一弧形間隔，所述弧形間隔內設置有散熱風機或者是散熱管，所述隔層上設置有數個橫向散熱翅，所述上燈罩上設有數個縱向散熱翅。

在本實用新型一個較佳實例中，所述上燈罩為向上凸起的弧形面。

在本實用新型一個較佳實例中，所述上燈罩上的縱向散熱翅沿上燈罩弧形面全程設置。

在本實用新型一個較佳實例中，所述縱向散熱翅的橫截面為Z型結構。

在本實用新型一個較佳實例中，所述橫向散熱翅的橫截面為梯形結構。

本實用新型的有益效果是：本實用新型指出的一種LED路燈，沿燈體上部設置散熱裝置，上罩設置弧形散熱翅，中間設置隔層，即增加了LED燈的強度，又能偶將光源產生的熱量及時傳導、散發，從而保證光源照明的穩定和延長燈具的使用壽命。

附圖說明

為了更清楚地說明本實用新型實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其它的附圖，其中：

圖1是本實用新型一種LED路燈一較佳實施例的結構示意圖；

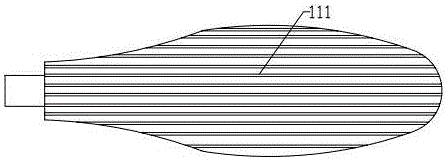

圖2是圖1的俯視圖；

圖3是圖1的A向視圖。

具體實施方式

下面將對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅是本實用新型的一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其它實施例，都屬于本實用新型保護的范圍。

請參閱圖1至圖3，本實用新型實施例包括：

一種LED路燈，包括燈體及設置在燈體內的LED燈2，所述燈體包括上燈罩11、隔層12及底部殼體13，所述隔層12設置在底部殼體13內部與底部殼體13形成內腔14，所述LED燈2設置在內腔中14部，所述上燈罩1設置在隔層12上方與隔層12之間形成一弧形間隔15，所述弧形間隔15內設置有散熱風機或者是散熱管3，所述隔層12上設置有數個橫向散熱翅121，所述上燈罩11上設有數個縱向散熱翅111。

上述中，在LED燈2的側面設置溫度傳感器4，當LED燈2產生的熱量未超過溫度傳感器4設定溫度時3，依靠隔層12上橫向散熱翅121和上燈罩11上上縱向散熱翅111進行自然散熱，如果LED燈2內產生的熱量超過設定溫度時，溫度傳感器4給控制單元一個信號，散熱風機3自動氣動，將當LED燈2排出。

所述上燈罩11為向上凸起的弧形面，即美觀，又能增加LED路燈內部空間空間，形成良好的散熱環境。

所述上燈罩11上的縱向散熱翅111沿上燈罩11弧形面全程設置。

所述縱向散熱翅111的橫截面為Z型結構。

所述橫向散熱翅121的橫截面為梯形結構，增加了隔層12的強度。

本實用新型的有益效果是：本實用新型指出的一種LED路燈，沿燈體上部設置散熱裝置，上罩設置弧形散熱翅，中間設置隔層，即增加了LED燈的強度，又能偶將光源產生的熱量及時傳導、散發，從而保證光源照明的穩定和延長燈具的使用壽命。

以上所述僅為本實用新型的實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書及說明書附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其它相關的技術領域，均同理包括在本實用新型的專利保護范圍內。
