本實用新型涉及照明領域，尤其涉及聚光燈。

背景技術：

現有的攝影技術領域，對聚光燈燈光的要求越來越高，這使得在照明燈具上進行各種結構的改進，比如燈光亮度需要增加，增加亮度后需要提高散熱，這需要增加風扇的數量，這使得聚光燈的結構變得笨重。在對聚光燈的光線進行調節時，往往是通過移動LED燈以及安裝LED燈的整體結構，這使得調節非常吃力，并且對光線調節的不夠精確，往往造成光線達不到要求，燈光太發散或者太聚集。

技術實現要素：

本實用新型提出的聚光燈，解決了現有技術問題的一個或者多個。

本實用新型提出的聚光燈，包括調節筒、前殼、底殼、散熱器、LED燈組件以及風扇，前殼套設在調節筒外，調節筒外壁設有齒條，前殼內部設有齒輪，齒條與齒輪嚙合，LED燈組件固定在散熱器的一端，風扇設于散熱器的底部，底殼包裹散熱器并與散熱器固定連接，前殼從散熱器安裝有LED燈組件的一端套入并與底殼固定連接。本實用新型提出的聚光燈，在有限的空間合理設計，可隨時增加或減少風扇，滿足散熱需求；通過控制調節筒的伸縮進行調節燈光，輕松省力；采用齒輪和齒條之間的嚙合進而控制調節筒的伸縮，調節精度高，可對光線的發散或者聚集進行微調，滿足攝影中對光線的需求。

在一些實施方式中，還包括與齒輪配套的軸桿，軸桿位于前殼的一側，軸桿垂直于前殼的中心軸，軸桿穿設齒輪與齒輪配合固定，軸桿兩端分別貫穿前殼并伸出前殼外。軸桿與齒輪配合，進而通過旋轉軸桿使齒輪在齒條上行走，通過控制調節筒的伸縮以達到調節光線發散或聚集，從而滿足工作中對光線的需求。

在一些實施方式中，調節筒套入前殼的一端設有鉤爪，鉤爪位于齒條的兩側，鉤爪與軸桿配合。用鉤爪與軸桿固定，使調節筒伸縮過程中部脫離前殼。

在一些實施方式中，還包括調節旋鈕，調節旋鈕分別與軸桿伸出前殼外的兩端配合。在軸桿上設置調節旋轉，旋轉軸桿更方便省力。

在一些實施方式中，調節筒外壁設有凸臺，前殼內設有第一凹槽，第一凹槽與凸臺配合。對調節筒的伸縮進行導向，使調節筒可以在前殼內平衡穩定移動。

在一些實施方式中，底殼兩側分別設有第二凹槽和L型槽，散熱器外部設有與第二凹槽相對應的固定條，第二凹槽和固定條配合連接固定。通過卡接的方式將散熱器固定在底殼上，操作簡單、便捷。

在一些實施方式中，還包括頂殼，頂殼兩側設有L型彎曲部，L型彎曲部和L型槽卡接配合。通過卡接的方式將頂殼與底殼固定連接，操作簡單、便捷。

在一些實施方式中，還包括后殼，后殼與底殼固定連接，后殼上設有風扇安裝位?？梢噪S時根據實際情況增加或減少風扇，以滿足聚光燈的散熱需求。

在一些實施方式中，還包括控制電路板，控制電路板固定在底殼上，散熱器內設有通孔，LED燈組件的連接線穿過通孔與控制電路板連接。將連接線通過散熱器的通孔與控制電路板連接，使線路整齊有序。

附圖說明

圖1為本實用新型提出的一種實施方式的聚光燈各部件之間的安裝示意圖；

圖2為本實用新型提出的一種實施方式的聚光燈調節筒的結構示意圖；

圖3為本實用新型提出的一種實施方式的聚光燈前殼的結構示意圖；

圖4為本實用新型提出的一種實施方式的聚光燈散熱器、LED燈組件、風扇之間的安裝示意圖；

圖5為圖1中A處的局部放大圖；

圖6為圖1中B處的局部放大圖；

圖7為圖1中C出的局部放大圖。

具體實施方式

下面結合說明書附圖，對本實用新型進一步詳細說明。

如圖1所示，本實用新型提供的聚光燈，包括調節筒1、前殼2、底殼3、散熱器4、LED燈組件5、風扇6、軸桿7、調節旋鈕8、控制電路板9、頂殼10、后殼20。

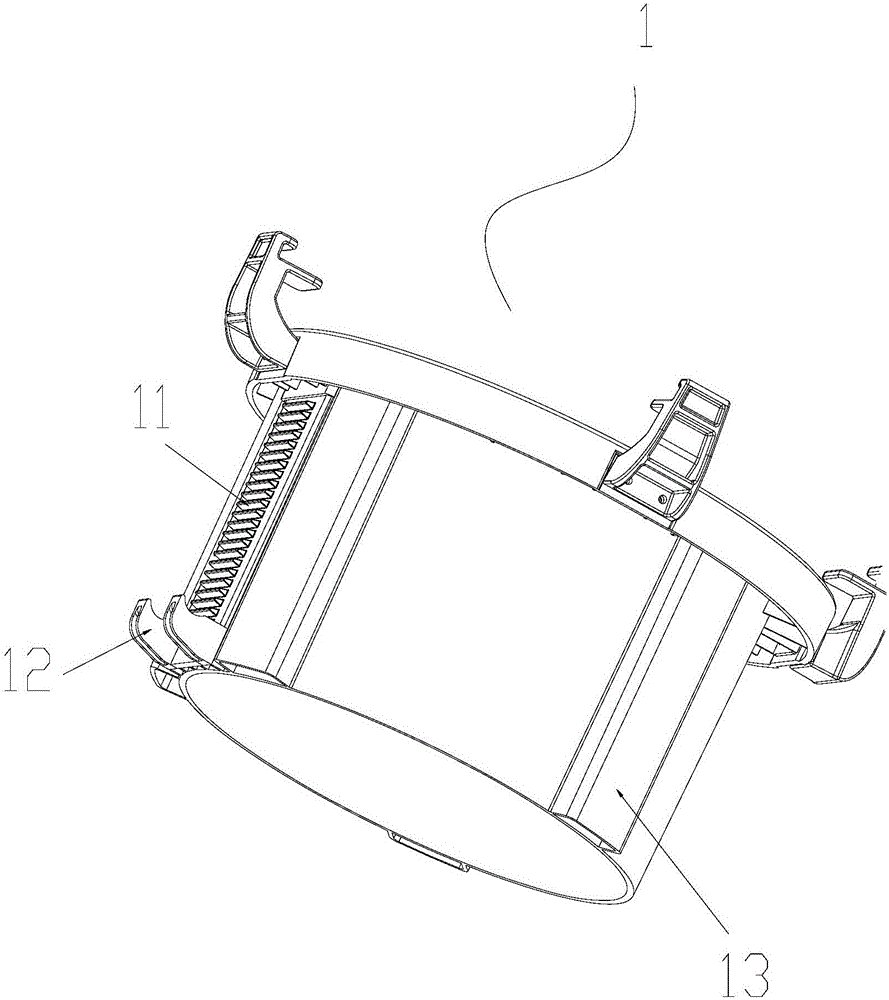

如圖2所示，調節筒1外壁設有1個齒條11和3個凸臺13，3個凸臺13均布在調節筒1的外壁，調節筒1一端的外壁還設有2個鉤爪12，鉤爪12位于齒條11的兩側。

如圖3所示，前殼2內壁均布設置有3個與凸臺13相對應的第一凹槽22，將前殼2套設在調節筒1外，凸臺13恰好與第一凹槽22配合，凸臺13和第一凹槽22的相互配合可以對調節筒1在前殼2內的移動進行導向，使調節筒1能夠平衡穩定的移動。軸桿7位于前殼2內部的一側，與前殼2中心軸相互垂直，軸桿7穿過齒輪21與之配合固定，軸桿7的兩端分別貫穿前殼2并伸出前殼2外。調節筒1套入前殼2內時，齒輪21與齒條11嚙合，旋轉軸桿7，可以使齒輪21在齒條11上行走，實現調節筒1在前殼2內伸出或者縮回。上述鉤爪12的凹邊剛好與軸桿7的外圓配合，使得調節筒1在移動的過程中不會脫離前殼2。具體的,本實施例采用2個調節旋鈕8分別固定在軸桿7伸出前殼2外的兩端，使旋轉軸桿7更方便省力，操作者的可任意旋轉一個調節旋鈕8來轉動軸桿7。本實施例中，采用齒輪21和齒條11進行控制調節筒1的伸出與縮回，調節精度更高，可以對調節筒1進行微調。

如圖1、圖4-7所示，LED燈組件5安裝在散熱器4的一端，散熱器4外部設有固定條41，底殼3內兩側分別設有第二凹槽31和L型槽32，第二凹槽31與固定條41配合連接，使得散熱器4固定在底殼3內，前殼2連同調節筒1從散熱器4安裝有LED燈組件5的一端套入，并通過螺絲與底殼3連接固定。如此，可以通過移動調節筒1來進行調整LED燈組件5光線的發散或聚集，達到用光需求。因通過控制調節筒1的移動來達到調整光線的發散或聚集，調節輕松省力。

頂殼10的兩側設置有L型彎曲部101，頂殼10的L型彎曲部101插入上述L型槽32內與底殼3連接。

風扇6安裝在散熱器4的底部，如此可以將LED燈組件5產生的熱量從散熱器4的上部發散出去，達到散熱效果。本實施例中的風扇6為4個，可根據實際需求對風扇6的數量進行設定。

控制電路板9安裝在底殼3內，散熱器4內部設置有通孔42，LED燈組件5的連接線穿過通孔42與控制電路板9連接，保證線路整齊有序。

后殼20通過螺絲與底殼3連接固定，后殼20上還設有風扇6安裝位201，當安裝在散熱器4上的風扇6不能滿足聚光燈的散熱需求時，可以在風扇安裝位201上增加風扇6進行散熱。

工作時，任意旋轉一個調節旋鈕8，使調節筒1伸出或縮回，通過控制調節筒1與LED燈組件5之間的距離，進而達到調整光線的發散或聚集，實現工作中對光源的需要。

以上所述的僅是本實用新型的一些實施方式。對于本領域的普通技術人員來說，在不脫離本實用新型創造構思的前提下，還可以做出若干變形和改進，這些都屬于本實用新型的保護范圍。
