本實用新型涉及汽車燈具技術領域，特別是一種汽車燈具LED近光模組用反射鏡部件。

背景技術：

現有的汽車車燈，大多采用鹵素燈泡或氙氣燈作為發光光源，其缺點是能耗大，發熱量大，對周邊零件的材料要求較高；氙氣燈元件體積大，不利于布置，不符合國家的節能環保要求；并且燈泡點亮速度慢，使用壽命短，特別是鹵素燈燈泡點亮后光線昏暗，導致夜間開車容易引起視覺疲勞；于是在高端車上出現了使用LED作為光源的近光、遠光，但是由于近光與遠光要求照度亮相對LED來說只能使用大功率LED，大功率的LED作為光源后在使用過程中會因溫度高出現光衰，直接影響LED的使用壽命，所以在目前高端車用的燈具內主要是通過安裝風扇加速燈具內部空氣流通給LED降溫，安裝所占空間大，生產本成高，不宜于中低端車的成長。

再一個棘手的問題是，GB與ECE標準對汽車大燈燈光要求近光截止線上方的暗區有光照要求。

技術實現要素：

針對上述缺陷，本實用新型的目的在于提供一種汽車燈具LED近光模組用反射鏡部件，LED光源安裝在散熱器上，通過散熱器進行LED光源的散熱，LED光源點亮后通過遮光板進行光線遮擋提供近光功能的光型，同時通過反射鏡上的一次配光面與二次配光面連接處的臺階面對50L測試點處光進行遮擋，使得近光配光性能滿足標準要求。

本實用新型采用的技術方案是：一種汽車燈具LED近光模組用反射鏡部件，由反射鏡、散熱器與遮光板組成，其特征在于：所述的散熱器上固定安裝有LED光源，反射鏡上設有配光面，反射鏡固定在散熱器上使其配光面罩在LED光源上方，反射鏡安裝后配光面口部平面與散熱器的前端面形成遮光板安裝面，遮光板固定在遮光板安裝面上。

所述的散熱器的前端面上設有遮光板安裝用螺紋孔，并在LED光源安裝面上設有反射鏡安裝用的定位柱與安裝孔，LED光源安裝面的背面設有多條散熱筋。

所述的螺紋孔、定位柱與安裝孔上均設有凸臺。

所述的遮光板中間設有出光口，出光口的下邊緣設有折疊面，折疊面上設有光型成型板，光型成型板上邊緣呈近光截止線形狀。

所述的光型成型板呈拋物線形狀連接在折疊面上。

所述的配光面由一次配光面與二次配光面組成，一次配光面的上口大于二次配光面的下口，二次配光面的下口與一次配光面的上口連接，連接后形成臺階面。

本實用新型，通過散熱器進行LED光源的散熱，大大降低了生產成本，縮小內模組安裝所占空間，LED光源點亮后通過遮光板進行光線遮擋提供近光功能的光型，同時通過反射鏡上的一次配光面與二次配光面連接處的臺階面對50L測試點處光進行遮擋，使得近光配光性能滿足標準要求。

附圖說明

圖1是本實用新型的立體結構圖。

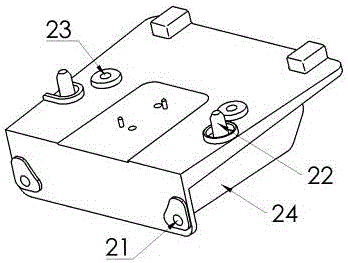

圖2是散熱器的立體結構圖。

圖3是反射鏡的立體結構圖。

圖中：1為反射鏡、2為散熱器、3為遮光板、4為LED光源、11為一次配光面、12為二次配光面、21為螺紋孔、22為定位柱、23為安裝孔、24為散熱筋、31為折疊面構、32為光型成型板。

具體實施方式

由圖1、圖2、圖3知，一種汽車燈具LED近光模組用反射鏡部件，由反射鏡1、散熱器2與遮光板3組成，所述的散熱器2上固定安裝有LED光源4，反射鏡1上設有配光面，反射鏡1固定在散熱器2上使其配光面罩在LED光源4上方，反射鏡1安裝后配光面口部平面與散熱器2的前端面形成遮光板3安裝面，遮光板3固定在遮光板3安裝面上。所述的散熱器2的前端面上設有遮光板3安裝用螺紋孔21，并在LED光源4安裝面上設有反射鏡1安裝用的定位柱22與安裝孔23，LED光源4安裝面的背面設有多條散熱筋24；通過散熱筋24大加散面積，從而大大提高了散熱效果；所述的螺紋孔21、定位柱22與安裝孔23上均設有凸臺，凸臺由于加工面積小精度可以得到保證，通過凸臺設置可以很好防止由于裝配面過大，在生產制造過程中由于加工精度低導致裝配面表面高低不平導致的裝配問題。所述的遮光板3中間設有出光口，出光口的下邊緣設有折疊面31，折疊面31上設有光型成型板32，光型成型板32上邊緣呈近光截止線形狀；所述的光型成型板32呈拋物線形狀連接在折疊面31上；LED光源4點亮后通過遮光板3進行光線遮擋提供近光功能的光型。所述的配光面由一次配光面11與二次配光面12組成，一次配光面11的上口大于二次配光面12的下口，二次配光面12的下口與一次配光面11的上口連接，連接后形成臺階面，通過臺階面對50L測試點處光進行遮擋，使得近光配光性能滿足標準要求。本實用新型，通過散熱器２進行LED光源４的散熱，大大降低了生產成本，大大縮小燈具模組安裝所占空間，LED光源４點亮后通過遮光板３進行光線遮擋提供近光功能的光型，同時通過反射鏡１上的一次配光面11與二次配光面12連接處的臺階面對50L測試點處光進行遮擋，使得近光配光性能滿足標準要求。
