本實用新型涉及一種燈，尤其涉及一種可調式LED中華燈。

背景技術：

傳統中華燈是一種具備道路照明和景觀兩用的道路照明燈具。市場上使用的中華燈絕大多數照明功能較弱，主要依靠球型燈發光，因此使用中華燈的道路夜間路面照度大多都達不到國家標準。為了解決這個問題，往往都是在安裝中華燈的道路或廣場上再增加其他照明設備(主要以高壓鈉燈為主)，這種方式既增加了建造成本又增加了維護成本和使用成本。

技術實現要素：

實用新型目的：為了解決現有技術存在的問題，能夠滿足照明以及景觀亮化的要求，本實用新型提供一種可調式LED中華燈。

技術方案：一種可調式LED中華燈，包括底座、燈桿、支臂、景觀球形燈、導光反射板，所述燈桿位于底座上方，所述支臂固定在燈桿上，所述景觀球形燈位于支臂上；所述景觀球形燈包括燈罩、上燈座、下燈座、亮化LED光源、照明LED光源；照明LED光源安裝在下燈座上；所述上燈座位于燈罩頂部，亮化LED光源安裝在上燈座上；導光反射板位于亮化LED光源與照明LED光源之間，且導光反射板的上下兩個面均為光反射面。

有益效果：相比較現有技術，本實用新型通過采用導光反射板將景觀球形燈分割成上下兩個倉室，分別將光線向上、向下反射，既能夠滿足道路或廣場的照明要求，使路面或廣場達到規定的照度，又能夠實現景觀亮化的要求；將照明和美化功能一體化，既不增加建造成本又能降低使用過程中的維護成本和使用成本，實現城市的亮化和美化。

附圖說明

圖1：現有技術中華燈的結構圖；

圖2：可調式LED中華燈；

圖3：景觀球燈的結構圖；

圖4：轎廂橫截面圖；

圖5：LED模組型投光燈正圖；

圖6：LED模組型投光燈模組角度調整示意圖；

圖7：LED模組型投光燈側面圖；

圖8：花鼓外部結構圖；

圖9：花鼓內部結構圖。

具體實施方式

下面結合附圖與具體實施方式，對本實用新型作進一步說明。

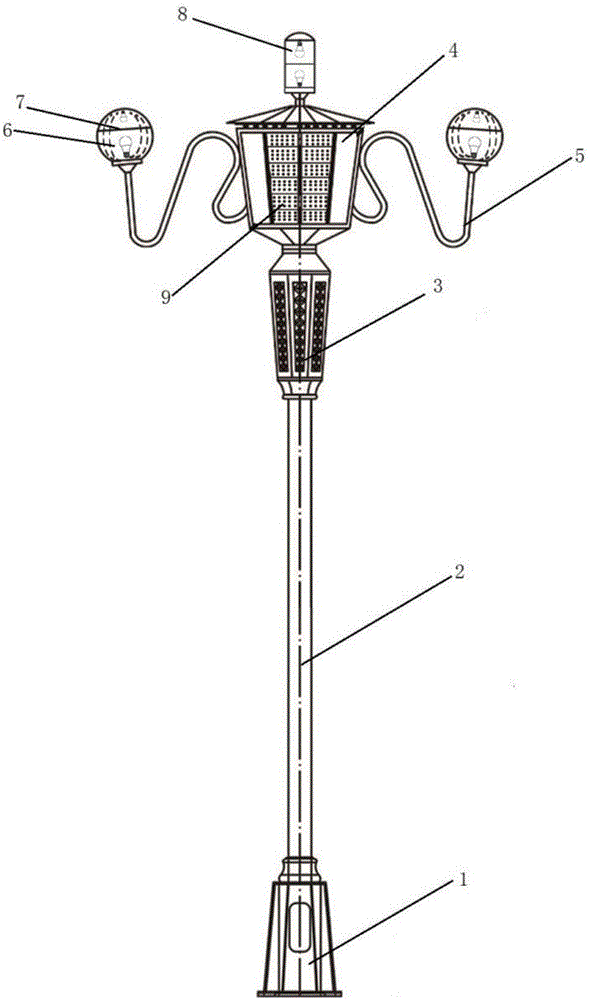

如圖2所示，可調式LED中華燈包括底座1、燈桿2、花鼓3、轎廂4、支臂5、景觀球形燈6、導光反射板7、景觀柱型燈8、LED模組型投光燈9，所述燈桿2位于底座1上方，所述花鼓3位于燈桿2上方，所述轎廂4位于花鼓3上方，所述景觀柱型燈8安裝在轎廂4頂上，所述支臂5位于轎廂4兩側，所述景觀球形燈6位于支臂5上，形成一個以轎廂4為中心的中華燈整體燈頭。如圖3所示，所述景觀球形燈6包括上燈座61、下燈座62、燈罩6、鎖緊桿65、亮化LED光源66、照明LED光源67，所述燈罩6包括上燈罩63、下燈罩64；所述下燈座62與支臂5連接，下燈罩64位于下燈座62上方，照明LED光源67安裝在下燈座62上；所述上燈座61位于上燈罩63頂部，亮化LED光源66安裝在上燈座61上且在上燈罩63內；所述鎖緊桿65用于連接并鎖緊上燈座61、下燈座62、上燈罩63與下燈罩64，使之形成一個整球體；導光反射板所述鎖緊桿65將導光反射板7安裝在景觀球形燈6內，位于亮化LED光源與照明LED光源之間，且導光反射板的上下兩個面均為光反射面，導光反射板7將景觀球形燈6分割成上下兩個倉室。上燈座61與下燈座62為金屬材質，上燈罩63與下燈罩64為塑料材質。當點亮亮化LED光源66時，導光反射板7將光線向上反射，上倉室形成亮化、美化效果；當點亮照明LED光源67時，導光反射板7將光線向下反射，下倉室達到照明的目的。所述景觀球形燈6內部設有若干條加強筋68，既增加美感又增強了牢度。所述亮化LED光源66可以多色變光。

景觀柱型燈8內設有頂部LED光源，頂部LED光源和所有景觀球形燈的照明LED光源67通過導線連成一路或多路接通電源，實現道路或廣場輔助照明功能。所有LED光源可以同時點亮，也可以分路點亮。

如圖4所示，轎廂4的側面為鏤空面，所述LED模組型投光燈9位于轎廂4內，所述LED模組型投光燈9的發光面對準所述轎廂4的鏤空面。如圖5所示，所述LED模組型投光燈9包括LED模組91和外殼92，所述外殼92的尺寸與轎廂4的漏空面尺寸相配合，外殼92安裝在轎廂4的漏空面上，外殼92上設有模組固定孔93，LED模組91通過彈性模組固定螺栓94安裝在外殼92上。如圖6所示，通過調整彈性模組固定螺栓94可以實現LED模組91的自由轉動。LED模組91可以通過導線連成一路或多路接通電源，可以根據需要調整光線的照射角度，實現道路或廣場的照明功能。

如圖8所示，花鼓3的側面做成鏤空的透光板31。如圖9所示，所述花鼓3的上端和下端安裝有花鼓LED光源32。鏤空的透光板31可以將花鼓LED光源32發出的光投射出來，形成亮化、美化效果。所述花鼓LED光源32可多色變光。

花鼓LED光源32和所有的景觀球形燈6中的亮化LED光源66通過導線連成一路或多路接通電源，通過控制器的控制，實現同步變光，實現城市的亮化和美化功能。
