本實用新型涉及汽車零部件領域，尤其是一種汽車左后組合燈總成。

背景技術：

小轎車的左后組合燈包括制動燈、后位燈、轉向燈、倒車燈、后霧燈、反射器。大車有的除了以上功能燈外也包括示廓燈，牌照燈。所有的組合情況不能一概而論，有的燈是可以單獨組成的。將制動燈、后位燈、轉向燈、倒車燈、后霧燈、反射器等集成在1個燈罩內，簡稱組合燈總成。現有的汽車左后組合燈總成存在安裝、使用不便的缺陷，因此，需要設計一種汽車左后組合燈總成。

技術實現要素：

為了克服現有技術中的缺陷，提供一種汽車左后組合燈總成。

本實用新型通過下述方案實現：

一種汽車左后組合燈總成，包括配光鏡、燈殼，所述配光鏡與燈殼對應焊接，在所述配光鏡與燈殼組成的中空密閉腔體內設對應有制動/后位置燈內燈罩和倒車燈內燈罩，在所述配光鏡與燈殼組成的中空密閉腔體內對應位置還設有LED裝飾框，在所述燈殼的外側設有密封墊，在所述制動/后位置燈內燈罩的后部相對應位置設有制動/后位置燈LED進貨總成，在所述倒車燈內燈罩的對應位置處設有倒車燈LED電路板，在所述燈殼上連接有四線線束分總成，在所述燈殼的外側設有向外凸出的熱壓螺釘。

所述制動/后位置燈LED進貨總成與燈殼通過螺釘緊固。

在所述燈殼與配光鏡的連接處的配光鏡內側設有遮擋花紋。

所述LED裝飾框與燈殼通過自攻螺釘對應連接。

在所述配光鏡上與倒車燈內燈罩相對應的位置處設有磨砂區。

所述熱壓螺釘為對應設置的三個。

在所述密封墊的一側設有膠層，所述膠層與燈殼對應連接。

本實用新型的有益效果為：

1.本實用新型一種汽車左后組合燈總成安裝方便，通過三個對應設置的熱壓螺釘與汽車本體進行連接，使得本實用新型的使用更加便利；

2.本實用新型一種汽車左后組合燈總成在配光鏡上與倒車燈內燈罩相對應的位置處設有磨砂區，提高了本實用新型的光照效果；

3.本實用新型一種汽車左后組合燈總成在所述密封墊的一側設有膠層，所述膠層與燈殼對應連接，通過膠層的連接，可以使得密封墊與燈殼對應密封連接，提升了本實用新型的密封效果。

附圖說明

圖1為本實用新型一種汽車左后組合燈總成的主視結構示意圖。

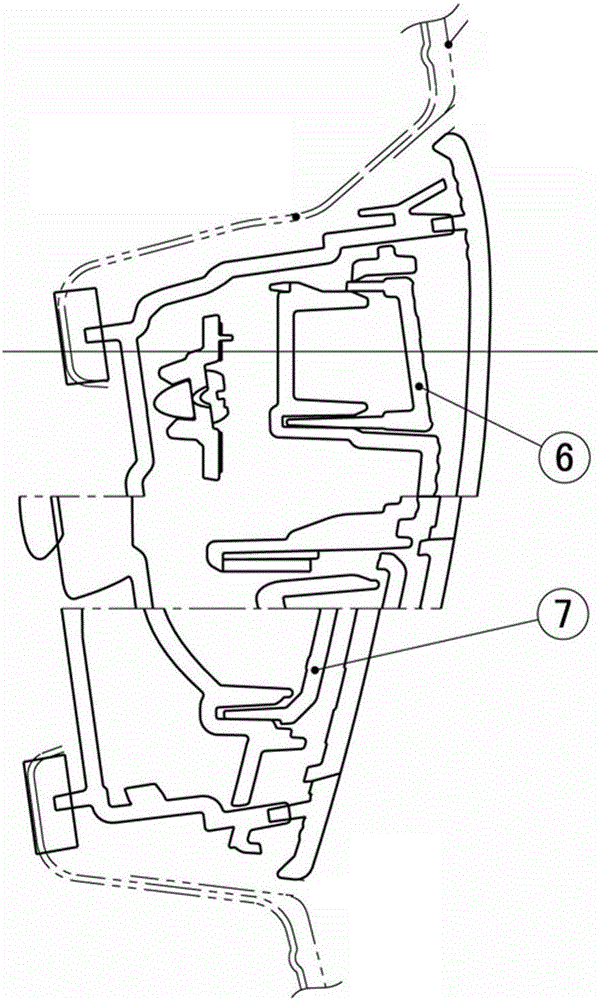

圖2為圖1中E-E方向剖視圖。

圖3為圖1中B-B方向的剖視圖。

圖4為本實用新型一種汽車左后組合燈總成的立體結構示意圖。

圖5為圖4中G向示意圖。

圖6為圖5中H-H方向的剖視圖。

圖7為圖5中I-I方向的剖視圖。

圖中：1為配光鏡，2為燈殼，3為LED裝飾框，4為制動/后位置燈LED進貨總成，5為倒車燈LED電路板，6為制動/后位置燈內燈罩，7為倒車燈內燈罩，8為四線線束分總成，9為熱壓螺釘，10為遮擋花紋，11為自攻螺釘，12為密封墊，13為磨砂區，14為膠層。

具體實施方式

下面結合圖1-7對本實用新型優選的實施例進一步說明：

一種汽車左后組合燈總成，包括配光鏡1、燈殼2，所述配光鏡1與燈殼2對應焊接，在所述配光鏡1與燈殼2組成的中空密閉腔體內設對應有制動/后位置燈內燈罩6和倒車燈內燈罩7，在所述配光鏡1與燈殼2組成的中空密閉腔體內對應位置還設有LED裝飾框3，在所述燈殼2的外側設有密封墊12，在所述制動/后位置燈內燈罩6的后部相對應位置設有制動/后位置燈LED進貨總成4，在所述倒車燈內燈罩7的對應位置處設有倒車燈LED電路板5，在所述燈殼2上連接有四線線束分總成8，在所述燈殼2的外側設有向外凸出的熱壓螺釘9。所述熱壓螺釘9為對應設置的三個。通過三個對應設置的熱壓螺釘與汽車本體進行連接，使得本實用新型的使用更加便利。

所述制動/后位置燈LED進貨總成4與燈殼2通過螺釘緊固。

在所述燈殼2與配光鏡1的連接處的配光鏡1內側設有遮擋花紋10。

所述LED裝飾框3與燈殼2通過自攻螺釘11對應連接。

在所述配光鏡1上與倒車燈內燈罩7相對應的位置處設有磨砂區13。在配光鏡上與倒車燈內燈罩相對應的位置處設有磨砂區，提高了本實用新型的光照效果。

在所述密封墊12的一側設有膠層14，所述膠層14與燈殼2對應連接。本實用新型一種汽車左后組合燈總成在所述密封墊的一側設有膠層，所述膠層與燈殼對應連接，通過膠層的連接，可以使得密封墊與燈殼對應密封連接，提升了本實用新型的密封效果。

盡管已經對本實用新型的技術方案做了較為詳細的闡述和列舉，應當理解，對于本領域技術人員來說，對上述實施例做出修改或者采用等同的替代方案，這對本領域的技術人員而言是顯而易見，在不偏離本實用新型精神的基礎上所做的這些修改或改進，均屬于本實用新型要求保護的范圍。
