本發明涉及自動化工裝技術領域，具體涉及一種汽車前大燈裝配檢測工裝。

背景技術：

汽車前大燈總成在裝配過程中需要進行定位裝配一些配件，由于汽車前大燈的燈殼是異形件，定位夾緊困難，在裝配完成后由于零件較多且分布不均勻，如果不進行檢測就交成品庫的話，就會出現漏裝的現象，因此需要對裝配完成的汽車前大燈總成進行裝配檢測。

技術實現要素：

本發明的目的主要是為了針對上述技術問題，而提供一種汽車前大燈裝配檢測工裝。

本發明包括檢測工序機架、檢測工序工作臺面、活動檢測模塊和檢測臺鎖緊裝置，所述檢測工序工作臺面固定安裝在檢測工序機架上，所述活動檢測模塊包括檢測工序活動轉盤、定位夾緊組件和檢測組件，所述檢測工序活動轉盤通過平面軸承活動安裝在檢測工序工作臺面上，所述定位夾緊組件包括一組檢測定位塊、用于檢測零件是否安裝到位的一組光電檢測開關和一組活動檢測塊組件，所述一組檢測定位塊分別固定安裝在檢測工序工作臺面上，所述一組光電檢測開關分別通過支桿固定安裝在檢測工序工作臺面上，所述活動檢測塊組件包括伸縮氣缸、連接座、一對傳動連桿和一對叉狀檢測塊，所述伸縮氣缸固定安裝在檢測工序工作臺面上，連接座的底部與伸縮氣缸的活塞桿鉸接，所述一對叉狀檢測塊分別一端分別與連接座鉸接，所述一對傳動連桿的兩端分別與一對叉狀檢測塊的中部和伸縮氣缸的缸體鉸接，所述檢測臺鎖緊裝置包括鎖緊底座和活動鎖緊桿，所述檢測工序活動轉盤上設有一組鎖緊槽，所述鎖緊底座上設有鎖緊桿槽，所述活動鎖緊桿通過銷軸活動安裝在鎖緊底座上的鎖緊桿槽內。

它還有一組轉盤把手，所述一組轉盤把手分別固定安裝在檢測工序活動轉盤上。

當活動鎖緊桿插入到活動轉盤上其中一個鎖緊槽時，檢測工序活動轉盤被鎖緊。

它還有基于單片機的聲光報警器，所述一組光電檢測開關分別與基于單片機的聲光報警器的信號輸入端電連接。

本發明優點是：本發明提供了一種汽車前大燈裝配檢測工裝，結構設計合理，操作便捷，能有效的檢測汽車前大燈裝配是否存在漏裝現象，具有很好的實用價值。

附圖說明

圖1是本發明結構示意圖。

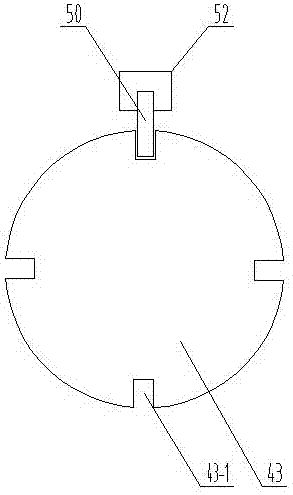

圖2是檢測臺鎖緊裝置結構示意圖。

圖3是圖1的局部放大結構示意圖。

具體實施方式

如附圖所示，本發明包括檢測工序機架41、檢測工序工作臺面42、活動檢測模塊和檢測臺鎖緊裝置，所述檢測工序工作臺面42固定安裝在檢測工序機架41上，所述活動檢測模塊包括檢測工序活動轉盤43、定位夾緊組件和檢測組件，所述檢測工序活動轉盤43通過平面軸承活動安裝在檢測工序工作臺面42上，所述定位夾緊組件包括一組檢測定位塊44、用于檢測零件是否安裝到位的一組光電檢測開關45和一組活動檢測塊組件，所述一組檢測定位塊44分別固定安裝在檢測工序工作臺面42上，所述一組光電檢測開關45分別通過支桿固定安裝在檢測工序工作臺面42上，所述活動檢測塊組件包括伸縮氣缸46、連接座47、一對傳動連桿48和一對叉狀檢測塊49，所述伸縮氣缸46固定安裝在檢測工序工作臺面42上，連接座47的底部與伸縮氣缸46的活塞桿鉸接，所述一對叉狀檢測塊49分別一端分別與連接座47鉸接，所述一對傳動連桿48的兩端分別與一對叉狀檢測塊49的中部和伸縮氣缸46的缸體鉸接，所述檢測臺鎖緊裝置包括鎖緊底座52和活動鎖緊桿50，所述檢測工序活動轉盤43上設有一組鎖緊槽43-1，所述鎖緊底座52上設有鎖緊桿槽，所述活動鎖緊桿50通過銷軸活動安裝在鎖緊底座52上的鎖緊桿槽內。

它還有一組轉盤把手51，所述一組轉盤把手51分別固定安裝在檢測工序活動轉盤43上。

當活動鎖緊桿50插入到活動轉盤43上其中一個鎖緊槽43-1時，檢測工序活動轉盤43被鎖緊。

它還有基于單片機的聲光報警器52，所述一組光電檢測開關45分別與基于單片機的聲光報警器52的信號輸入端電連接。

工作方式和原理：撥動轉盤把手51，轉動活動轉盤43到合適位置后，放下活動鎖緊桿50，活動鎖緊桿50插入到活動轉盤43上其中一個鎖緊槽43-1時，檢測工序活動轉盤43被鎖緊，將汽車前大燈總成放置在一組檢測定位塊44上，并被卡緊，此時一組光電檢測開關45檢測其中一部分的零件是否安裝到位，如果全部安裝到位，此時一組光電檢測開關45全部被遮擋，一組光電檢測開關45的信號傳輸給基于單片機的聲光報警器52，基于單片機的聲光報警器52不會報警，反之，如果出現漏裝現象，基于單片機的聲光報警器52發出聲光報警，活動檢測塊組件的伸縮氣缸46啟動，通過連接座47和一對傳動連桿48驅動一對叉狀檢測塊49檢測汽車前大燈總成的對應卡槽內的零件是否安裝，同理在叉狀檢測塊49的內壁上設置光電開關，當叉狀檢測塊49內的光電開關被遮擋時，表明零件安裝到位，如果聲光報警器52發出聲光報警，說明存在零件未安裝到位，此時工作人員需要人工檢測漏裝零件，及時進行處理。

技術特征：

技術總結
一種汽車前大燈裝配檢測工裝,它包括檢測工序機架、檢測工序工作臺面、活動檢測模塊和檢測臺鎖緊裝置，所述檢測工序工作臺面固定安裝在檢測工序機架上，所述活動檢測模塊包括檢測工序活動轉盤、定位夾緊組件和檢測組件，所述檢測工序活動轉盤通過平面軸承活動安裝在檢測工序工作臺面上，所述定位夾緊組件包括一組檢測定位塊、用于檢測零件是否安裝到位的一組光電檢測開關和一組活動檢測塊組件；本發明提供了一種汽車前大燈裝配檢測工裝，結構設計合理，操作便捷，能有效的檢測汽車前大燈裝配是否存在漏裝現象，具有很好的實用價值。

技術研發人員：劉攀;楊雷笛
受保護的技術使用者：秀卓自動化設備（湖北）有限公司
技術研發日：2017.06.02
技術公布日：2017.08.29
