本實用新型涉及一種燈具，更具體的說是涉及一種高效散熱的相變LED燈散熱結構。

背景技術：

在現有技術中，申請?zhí)枮?01610034907.9的中國專利，公開了一種高效散熱LED泛光燈，包括殼體，所述殼體內設置有LED燈，所述殼體內還設置有散熱器，所述LED燈與散熱器貼合，所述散熱器內設置有容納腔，所述容納腔內填充有相變液，所述散熱器容納腔內兩端設置有導熱管。當在傾斜使用時，相變液會離開貼合LED燈的散熱器的位置，此時LED燈使用過程中，LED燈散發出熱量，由于散熱器上設置了導熱管，導熱管起到了間接傳熱的效果，通過導熱管將LED燈的熱量傳遞到相變液中，從而使得相變液發生相變，這樣就使得即使在傾斜使用過程中也能夠起到一個較好的散熱效果，提高整體的散熱性能，保證了LED燈的長時間使用。

但是，當發生大幅度傾斜過程中，會存在部分導熱管無法實現接觸到相變液的情況，無法實現三百六十度全方位調整后都能夠達到較好的散熱效果。

技術實現要素：

針對現有技術存在的不足，本實用新型的目的在于提供一種實現三百六十度全方位調整均能起到高效散熱的導熱柱。

為實現上述目的，本實用新型提供了如下技術方案：

一種高效散熱的相變LED燈用導熱柱：包括吸水層，所述吸水層外包覆有碳纖維層，所述碳纖維層外包覆有石墨烯層。

作為本實用新型的進一步改進：所述石墨烯層上設置有透氣孔。

作為本實用新型的進一步改進：所述吸水層為吸水棉芯或高分子吸水樹脂。

作為本實用新型的進一步改進：所述石墨烯層為石墨烯紙。

作為本實用新型的進一步改進：所述碳纖維層為碳纖維布。

作為本發明的另一發明目的，提供一種實現三百六十度全方位調整均能起到高效散熱的散熱結構，包括散熱腔，所述散熱腔內填充有相變液，所述散熱腔內設置有導熱柱，導熱柱與相變液接觸。

作為本實用新型的進一步改進：包括圍板以及設置在圍板兩個開口處的底板，其中一塊底板貼合有LED燈，所述圍板和兩底板形成散熱腔，所述導熱柱固定在貼合有LED燈的底板上。

作為本實用新型的進一步改進：所述導熱柱上設置有與底板貼合的彎折板，所述底板上設置有夾持板，所述彎折板被夾持在夾持板和底板之間。

作為本實用新型的進一步改進：所述夾持板上設置有第一安裝孔，所述底板上設置有螺紋孔，所述所述彎折板上設置有第二安裝孔，所述第一安裝孔、第二安裝孔、螺紋孔中同時穿設只有固定螺栓。

作為本實用新型的進一步改進：所述相變液占整個容納腔的15～40％。

本發明的有益效果在于：

在使用過程中，導熱柱是位于散熱腔中的，與散熱腔中的相變液接觸，導熱柱使用過程中，由于中間吸水層的設置有能夠吸收液體，這樣就可以使得在使用過程中，導熱柱是浸入到整個相變液中的，這樣就可以把相變液吸到整個導熱柱的中間，原理類似于酒精燈、煤油燈的燈芯。在LED燈正常使用過程中，產生熱量，會傳到散熱腔中，這樣會使得散熱腔升溫。在升溫后，位于散熱腔中的相變液以及被吸水層吸上來的相變液都會揮發，通過相變液的蒸發，能夠起到一個較好的散熱效果。特別是被吸至吸水層中的相變液，由于吸水層毛細力的作用下，能夠起到在任意角度轉動都能夠保證吸水層中能夠吸收到吸水層中。之后在吸水層外包覆一層碳纖維，碳纖維具有較好的吸水性的同時，還具有較好的導熱性，能夠一邊吸水一邊導熱，從而將位于吸水層中的相變液揮發，從而起到傳熱散熱效果。

在導熱柱的最外側包覆有石墨烯層，主要是起到傳熱作用，石墨烯層的作為最外側能夠起到較好的傳熱效果，有效傳到熱量。

最終，熱量通過石墨烯層、碳纖維層進入到吸水層中，將相變液蒸發，通過循序漸進的傳熱方式，石墨烯層起到傳熱，碳纖維層兼顧吸水和傳熱，內部的吸水層主要起到吸水作用，這樣就能夠最大限度保證熱量不會損耗，如果沒有碳纖維層的設置，石墨烯本身吸水性較差，只能通過接觸傳熱，而大部分熱量會傳遞到吸水層上，而不是直接與相變液進行直接傳熱，而碳纖維層的設置恰恰就能夠使得大量熱量在傳遞到碳纖維時，碳纖維本身就帶有相變液，相變液之間就能夠相互傳熱，大大提高的傳熱效率，同時也提高了散熱效率。

附圖說明

圖1為本實施例的整體結構圖；

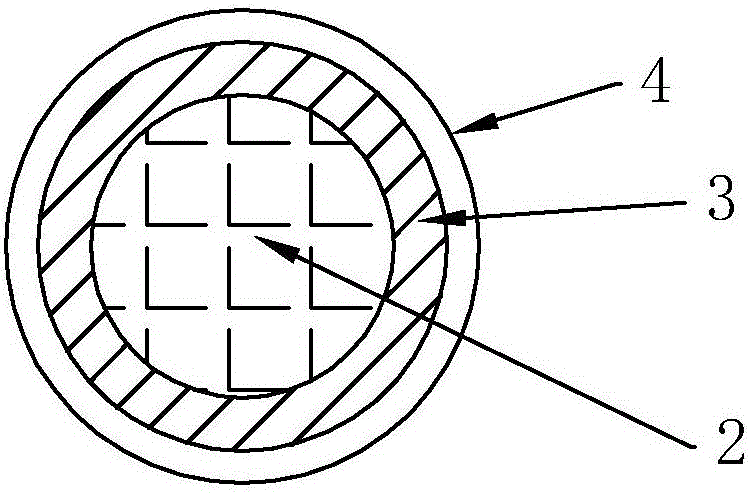

圖2為本實施例的導熱柱結構圖；

圖3為本實施例的導熱柱透氣孔示意圖。

具體實施方式

下面將結合附圖所給出的實施例對本實用新型做進一步的詳述。

參照圖1至3所示，本實施例的一種高效散熱的相變LED燈15用導熱柱1：包括吸水層2，所述吸水層2外包覆有碳纖維層3，所述碳纖維層3外包覆有石墨烯層4。

作為改進的一種具體實施方式，所述石墨烯層4上設置有透氣孔5。

作為改進的一種具體實施方式，所述吸水層2為吸水棉芯或高分子吸水樹脂。

吸水棉芯和高分子吸水樹脂作為常見的吸水材料被廣泛應用。容易獲得，同時成本較低。

作為改進的一種具體實施方式，所述石墨烯層4為石墨烯紙。

作為改進的一種具體實施方式，所述碳纖維層3為碳纖維布。

一種實現三百六十度全方位調整均能起到高效散熱的散熱結構，包括圍板7以及設置在圍板7兩個開口處的底板8，其中一塊底板貼合有LED燈15，所述圍板7和兩底板8形成散熱腔6，所述導熱柱1固定在貼合有LED燈15的底板8上。

作為改進的一種具體實施方式，包括圍板7以及設置在圍板7兩個開口處的底板8，所述圍板7和兩底板8形成散熱腔6，所述導熱柱1固定在底板8上。

作為改進的一種具體實施方式，所述導熱柱1上設置有與底板8貼合的彎折板9，所述底板8上設置有夾持板10，所述彎折板9被夾持在夾持板10和底板8之間。

作為改進的一種具體實施方式，所述夾持板10上設置有第一安裝孔11，所述底板8上設置有螺紋孔13，所述所述彎折板9上設置有第二安裝孔12，所述第一安裝孔11、第二安裝孔12、螺紋孔13中同時穿設只有固定螺栓14。

作為改進的一種具體實施方式，所述相變液占整個容納腔的15～40％。

本發明的有益效果在于：

在使用過程中，導熱柱1是位于散熱腔6中的，與散熱腔6中的相變液接觸，導熱柱1使用過程中，由于中間吸水層2的設置有能夠吸收液體，這樣就可以使得在使用過程中，導熱柱1是浸入到整個相變液中的，這樣就可以把相變液吸到整個導熱柱1的中間，原理類似于酒精燈15、煤油燈15的燈15芯。在LED燈15正常使用過程中，產生熱量，會傳到散熱腔6中，這樣會使得散熱腔6升溫。在升溫后，位于散熱腔6中的相變液以及被吸水層2吸上來的相變液都會揮發，通過相變液的蒸發，能夠起到一個較好的散熱效果。特別是被吸至吸水層2中的相變液，由于吸水層2毛細力的作用下，能夠起到在任意角度轉動都能夠保證吸水層2中能夠吸收到吸水層2中。之后在吸水層2外包覆一層碳纖維，碳纖維具有較好的吸水性的同時，還具有較好的導熱性，能夠一邊吸水一邊導熱，從而將位于吸水層2中的相變液揮發，從而起到傳熱散熱效果。

在導熱柱1的最外側包覆有石墨烯層4，主要是起到傳熱作用，石墨烯層4的作為最外側能夠起到較好的傳熱效果，有效傳到熱量。

最終，熱量通過石墨烯層4、碳纖維層3進入到吸水層2中，將相變液蒸發，通過循序漸進的傳熱方式，石墨烯層4起到傳熱，碳纖維層3兼顧吸水和傳熱，內部的吸水層2主要起到吸水作用，這樣就能夠最大限度保證熱量不會損耗，如果沒有碳纖維層3的設置，石墨烯本身吸水性較差，只能通過接觸傳熱，而大部分熱量會傳遞到吸水層2上，而不是直接與相變液進行直接傳熱，而碳纖維層3的設置恰恰就能夠使得大量熱量在傳遞到碳纖維時，碳纖維本身就帶有相變液，相變液之間就能夠相互傳熱，大大提高的傳熱效率，同時也提高了散熱效率。

通過透氣孔5的設置，在受熱的時候，提供散熱揮發出去的通道，使得相變后氣體散發出去的通道更多，同時也增加了相面也進入到吸水層2的通道，進一步提高了散熱效率。

石墨烯紙和碳纖維布容易成型，易于成型和加工。

在作為LED燈15使用的時候，LED燈15安裝在底板8上，LED燈15上的熱量直接散發到底板8上，通過底板8的傳熱，將熱量傳導到散熱腔6內部。導熱柱1一端與安裝LED燈15的安裝板連接，這樣就可以使先最快時間與熱源接觸，從而起到導熱、相變的作用。

在安裝過程中，首先將彎折板9放置在底板8上，之后放入夾持板10，通過將第一安裝孔11、第二安裝孔12、螺紋孔13對準后直接擰入螺栓14即可完成固定，實現整個安裝結構。這樣子安裝結構比較穩定，方便加工操作。

以上所述僅是本實用新型的優選實施方式，本實用新型的保護范圍并不僅局限于上述實施例，凡屬于本實用新型思路下的技術方案均屬于本實用新型的保護范圍。應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理前提下的若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
