本實用新型涉及汽車燈散熱技術領域，尤其涉及一種新型散熱LED汽車燈。

背景技術：

眾所周知，隨著社會的進步，汽車現在已經非常普遍的進入到人們的大眾生活中，作為一種交通運輸工具，汽車需要具備在夜間或黑暗環境中運行的能力，所以汽車都配備有汽車燈。汽車燈的發展過程中依次經歷了電光源前照燈、雙光燈芯前照燈、不對稱近光前照燈、鹵鎢前照燈和氙氣前照燈。長期以來，汽車燈光源市場主要被鹵素?zé)艉碗瘹鉄粽紦?jù)，但這兩種傳統照明燈在亮度、壽命、體積、色溫調整和堅固性等各方面均存在著致命的弱點。

目前，LED作為汽車燈應用已經普及且取得很好的效果，LED以其體積小、壽命長、能耗低、耐振動、啟動時間快等優勢已經成為新一代汽車光源技術的首選，LED是一種注入電致發光器件，在外加電場的作用下，電子和空穴的輻射復合將一部分能量轉化為光能，而無輻射復合產生的晶格震蕩將其余的能量轉化為熱能。LED汽車燈具備大功率、高效率與高可靠性，然而，LED散熱是一個急需克服的難點，散熱方式采用主動散熱即加裝風扇，LED汽車燈各部件一體成形，導致散熱困難，且拆裝維修極為不方便，一個小部件損壞，就需要更換整個汽車燈，造成了極大的浪費。

技術實現要素：

本實用新型要解決的技術問題在于，針對現有技術的上述缺陷，提供一種新型散熱LED汽車燈。

本實用新型解決其技術問題所采用的技術方案是：提供一種新型散熱LED汽車燈，包括依次可拆固定連接在一起的燈體、燈盤、散熱器、風扇和外殼。

優選地，所述燈體包括可拆固定連接于燈盤上的燈柱、可拆固定連接于燈柱前端兩側的LED光源、可拆固定連接于燈柱頂端的燈帽。

優選地，所述燈盤包括用于可拆固定連接燈柱的燈座、用于可拆固定連接燈座于汽車上的卡扣和用于緩沖的膠圈。

優選地，所述燈盤為H1燈盤、H4燈盤或者H7燈盤。

優選地，所述散熱器由兩個半環形的散熱片組成。

優選地，所述散熱器表面涂覆有散熱涂層。

優選地，所述散熱涂層為納米碳散熱涂層或石墨烯散熱涂層。

優選地，所述風扇包括風扇葉片和風扇座。

優選地，所述可拆固定連接為鉚接、螺栓連接或卡扣連接。

優選地，還包括用于為LED光源和風扇供電的導線、以及將LED光源熱量傳導至散熱器的導熱界面材料。

實施本實用新型的新型散熱LED汽車燈的技術方案，具有以下優點或有益效果：本實用新型新型散熱LED汽車燈采用可拆固定連接方式來固定連接LED汽車燈的各部件，使得LED汽車燈拆裝方便，同時，便于更換部件（損壞部件），而不是更換整個燈具，減少不必要的浪費，大大降低維修更換成本。

附圖說明

為了更清楚地說明本實用新型實施例的技術方案，下面將對實施例描述中所需要使用的附圖作簡單的介紹，顯而易見，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖，附圖中：

圖1是本實用新型新型散熱LED汽車燈實施例的結構示意圖；

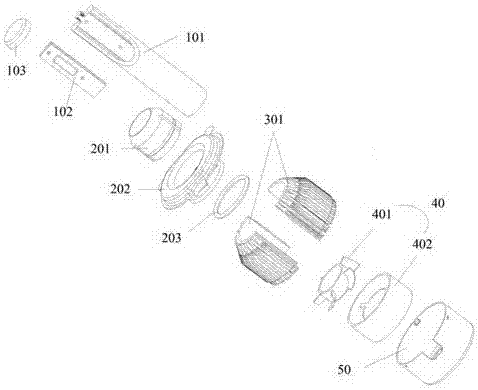

圖2是本實用新型新型散熱LED汽車燈實施例的爆炸圖。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，下文將要描述的各種實施例將要參考相應的附圖，這些附圖構成了實施例的一部分，其中描述了實現本實用新型可能采用的各種實施例。應明白，還可使用其他的實施例，或者對本文列舉的實施例進行結構和功能上的修改，而不會脫離本實用新型的范圍和實質。

如圖1和2所示，本實用新型提供一種新型散熱LED汽車燈實施例，包括依次可拆固定連接在一起的燈體10、燈盤20、散熱器30、風扇40、外殼50、用于為燈體10（具體是指LED光源102）和風扇40供電的導線（圖未示出）、以及將燈體10（具體是指LED光源102）熱量傳導至散熱器30的導熱界面材料（圖未示出），該導熱界面材料可以是導熱膏、導熱墊、相變材料等。具體的，可拆固定連接為鉚接、螺栓連接或卡扣連接，不同部件間采用的可拆固定連接方式可以不同，可以根據需要采用鉚接、螺栓連接或者卡扣連接。本實用新型新型散熱LED汽車燈采用可拆固定連接方式來固定連接LED汽車燈的各部件，使得LED汽車燈拆裝方便，同時，便于更換損壞部件，而不是更換整個燈具，減少不必要的浪費，大大降低維修更換成本。

本實用新型新型散熱LED汽車燈的燈體10包括可拆固定連接于燈盤20上的燈柱101、可拆固定連接于燈柱101前端兩側的LED光源102、可拆固定連接于燈柱101頂端的燈帽103，其中，兩個LED光源102設置于燈柱101前端兩側。燈盤20包括用于可拆固定連接燈柱101的燈座201、用于可拆固定連接燈座201于汽車上的卡扣202和用于緩沖的膠圈203，其中，膠圈主要用于燈座201和散熱器30之間的緩沖。燈盤20可以為H1燈盤、H4燈盤或者H7燈盤，即本實用新型散熱LED汽車燈可以適用于不同燈盤的汽車，只需替換燈盤即可，而其他部件可以通用。散熱器30由兩個半環形的散熱片301組成，即形成中空空間用于連接放置導熱界面材料，散熱器30表面涂覆有散熱涂層，優選的，散熱涂層為納米碳散熱涂層或石墨烯散熱涂層。風扇40包括風扇葉片401和風扇座402。

更為具體的，燈帽103設置于燈柱101頂端，LED光源102設置于燈柱101前端兩側，燈柱101固定于燈座201上，燈座201通過卡扣202固定于汽車上，同時，燈座201通過膠圈203與散熱器30（兩個半環形散熱片301組合形成）無縫連接，散熱器30后端連接有風扇40，導熱界面材料內穿過燈柱101、燈盤20和散熱器30，將LED光源102發光時產生的熱量傳導到散熱片301上，進而風扇40將散熱片301上的熱量吹出到汽車燈外，大大提升汽車燈的散熱性能，同時，由于散熱器30（散熱片301）涂覆有散熱涂層，尤其是涂覆有申請人獨創的散熱性能優異的納米碳散熱涂層或石墨烯散熱涂層，可以進一步提升LED汽車燈的散熱性能，保證LED汽車燈不因溫度過高而降低品質。

以上所述僅為本實用新型的較佳實施例而已，本領域技術人員知悉，在不脫離本實用新型的精神和范圍的情況下，可以對這些特征和實施例進行各種改變或等同替換。另外，在本實用新型的教導下，可以對這些特征和實施例進行修改以適應具體的情況及材料而不會脫離本實用新型的精神和范圍。因此，本實用新型不受此處所公開的具體實施例的限制，所有落入本申請的權利要求范圍內的實施例都屬于本實用新型的保護范圍。。
