本技術涉及l(fā)ed燈透鏡，尤其涉及一種光線分布均勻柔和的led燈透鏡。

背景技術：

1、led燈透鏡是一種專為led光源設計的光學元件，用于改善led發出的光線分布，使其更加均勻和柔和。在路燈應用中，led燈透鏡通過特定的形狀和材料，可以有效地控制光線的傳播方向和范圍，減少不必要的光線散射和眩光，同時提高照明效率和道路照明的均勻性。傳統的led燈具可能使用簡單的透鏡或反射器來擴散光線，但這些方法往往難以實現理想的光線分布，容易出現局部亮度過高、陰影明顯或者光線分布不均等問題，導致照明效果不理想，甚至產生不舒適或刺眼的光環境。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種光線分布均勻柔和的led燈透鏡。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種光線分布均勻柔和的led燈透鏡，包括殼體，所述殼體的底部安裝有第一安裝基板，是第一安裝基板上部安裝有多個燈珠透鏡，所述殼體上固定連接有第一定位凸起，所述第一安裝基板上設置有定位孔，所述第一定位凸起與定位孔卡接，所述殼體的底部安裝有第二安裝基板，所述第二安裝基板上安裝有矩形透鏡，所述矩形透鏡底部四角固定連接有第二定位凸起，所述第二安裝基板與第二定位凸起卡接，所述殼體的長邊上開設有長邊安裝螺孔，所述殼體的短邊上開設有短邊安裝螺孔，所述殼體的底部短邊上開設有長邊安裝凹槽，所述殼體的底部上固定連接有安裝凸起，所述殼體的底部四角開設有角凸起，所述殼體的底部短邊上開設有短邊安裝凹槽，所述殼體的底部開設有散熱孔，所述短邊安裝螺孔設置在安裝凸起和短邊安裝凹槽之間。

3、作為上述技術方案的進一步描述：

4、所述燈珠透鏡在殼體上陣列排列，所述燈珠透鏡設有90個。

5、作為上述技術方案的進一步描述：

6、所述第一定位凸起設置在第一安裝基板之間，所述第一定位凸起、定位孔各設置有六個。

7、作為上述技術方案的進一步描述：

8、所述長邊安裝螺孔在殼體的底部間隔排列，所述長邊安裝螺孔在殼體的底部的每條長邊上各設置有七個。

9、作為上述技術方案的進一步描述：

10、所述短邊安裝螺孔設置在殼體的底部短邊中心，所述短邊安裝螺孔在殼體的底部的每條短邊上各設置有一個。

11、作為上述技術方案的進一步描述：

12、所述長邊安裝凹槽在殼體的底部間隔排列，所述在殼體的底部的每條長邊上各設置有四個。

13、作為上述技術方案的進一步描述：

14、所述散熱孔在殼體的底部設置有四個。

15、本實用新型具有如下有益效果：

16、本實用新型中，通過矩形透鏡通常能夠提供更寬廣的光線分布，適合需要寬范圍照明的場合，通過燈珠透鏡可進行集中照明，適用于需要集中光線的場合，從而使本實用新型適應不同的照明需求，散熱孔的設置在殼體底部，有助于提高led燈的散熱效率，延長燈具的使用壽命，并保持穩定的光照性能，通過設置有長邊安裝螺孔、短邊安裝螺孔、長邊安裝凹槽、安裝凸起、角凸起、短邊安裝凹槽，便于將本實用新型和路燈進行安裝。

技術特征：

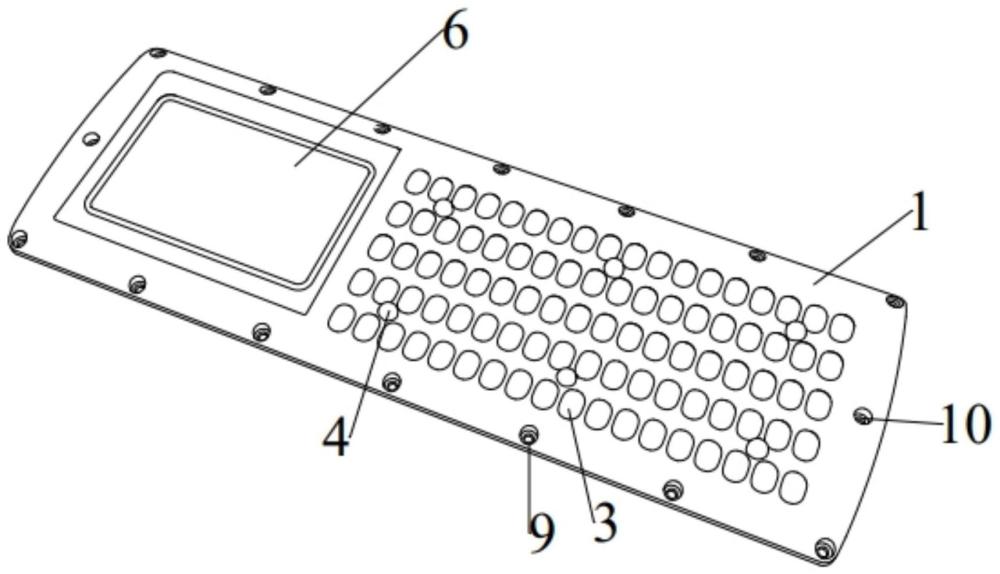

1.一種光線分布均勻柔和的led燈透鏡，包括殼體(1)，其特征在于：所述殼體(1)的底部安裝有第一安裝基板(2)，是第一安裝基板(2)上部安裝有多個燈珠透鏡(3)，所述殼體(1)上固定連接有第一定位凸起(4)，所述第一安裝基板(2)上設置有定位孔(5)，所述第一定位凸起(4)與定位孔(5)卡接，所述殼體(1)的底部安裝有第二安裝基板(7)，所述第二安裝基板(7)上安裝有矩形透鏡(6)，所述矩形透鏡(6)底部四角固定連接有第二定位凸起(8)，所述第二安裝基板(7)與第二定位凸起(8)卡接，所述殼體(1)的長邊上開設有長邊安裝螺孔(9)，所述殼體(1)的短邊上開設有短邊安裝螺孔(10)，所述殼體(1)的底部短邊上開設有長邊安裝凹槽(11)，所述殼體(1)的底部上固定連接有安裝凸起(12)，所述殼體(1)的底部四角開設有角凸起(13)，所述殼體(1)的底部短邊上開設有短邊安裝凹槽(14)，所述殼體(1)的底部開設有散熱孔(15)，所述短邊安裝螺孔(10)設置在安裝凸起(12)和短邊安裝凹槽(14)之間。

2.根據權利要求1所述的一種光線分布均勻柔和的led燈透鏡，其特征在于：所述燈珠透鏡(3)在殼體(1)上陣列排列，所述燈珠透鏡(3)設有90個。

3.根據權利要求1所述的一種光線分布均勻柔和的led燈透鏡，其特征在于：所述第一定位凸起(4)設置在第一安裝基板(2)之間，所述第一定位凸起(4)、定位孔(5)各設置有六個。

4.根據權利要求1所述的一種光線分布均勻柔和的led燈透鏡，其特征在于：所述長邊安裝螺孔(9)在殼體(1)的底部間隔排列，所述長邊安裝螺孔(9)在殼體(1)的底部的每條長邊上各設置有七個。

5.根據權利要求1所述的一種光線分布均勻柔和的led燈透鏡，其特征在于：所述短邊安裝螺孔(10)設置在殼體(1)的底部短邊中心，所述短邊安裝螺孔(10)在殼體(1)的底部的每條短邊上各設置有一個。

6.根據權利要求1所述的一種光線分布均勻柔和的led燈透鏡，其特征在于：所述長邊安裝凹槽(11)在殼體(1)的底部間隔排列，所述在殼體(1)的底部的每條長邊上各設置有四個。

7.根據權利要求1所述的一種光線分布均勻柔和的led燈透鏡，其特征在于：所述散熱孔(15)在殼體(1)的底部設置有四個。

技術總結
本技術涉及LED燈透鏡技術領域的一種光線分布均勻柔和的LED燈透鏡，包括殼體，所述殼體的底部安裝有第一安裝基板，是第一安裝基板上部安裝有多個燈珠透鏡，所述殼體上固定連接有第一定位凸起，所述第一安裝基板上設置有定位孔。本技術中，通過矩形透鏡通常能夠提供更寬廣的光線分布，適合需要寬范圍照明的場合，通過燈珠透鏡可進行集中照明，適用于需要集中光線的場合，從而使本技術適應不同的照明需求，散熱孔的設置在殼體底部，有助于提高LED燈的散熱效率，延長燈具的使用壽命，并保持穩定的光照性能，通過設置有長邊安裝螺孔、短邊安裝螺孔、長邊安裝凹槽、安裝凸起、角凸起、短邊安裝凹槽，便于將本技術和路燈進行安裝。

技術研發人員：鄒鳳強
受保護的技術使用者：中山市格銳智造光學有限公司
技術研發日：20240429
技術公布日：2025/3/20
