本技術涉及電子設備領域，具體為一種led模組基板。

背景技術：

1、早在1962年，美國發明了led燈，隨著后期各個國家對led不同程度的探索，現在的led已經廣泛的融入人們的生活中，比如：安裝在大型商場的門頭，可以用于介紹和宣傳不同的產品；安裝在表演者的舞臺上，可以給觀眾帶來身臨其境的震撼感；安裝在地鐵站的墻壁上，可以給乘客指明方向，然而能使led屏亮起各種顏色，達到使用效果的，還需要在led屏后面安裝led模組，通過連接排線、電源以及控制卡，讓led屏上顯示出人們想呈現的效果。

2、led模組在led屏使用過程中是非常重要的部分，led模組是由led發光點、元器件、pcb電路板、外殼和封裝材料等組成，在安裝過程中，將led發光點用樹脂或者塑料封裝起來點陣，再將元器件排列組合之后焊接在pcb電路板上，并且使用螺絲將pcb電路板固定在基板主體上，在使用機硅、環氧樹脂或者玻璃等具有良好耐熱性、耐溫性和耐腐蝕性的封裝材料將其封裝，再安裝上外殼，使得pcb電路板免受機械和環境的損壞，led模組在組合成led大屏時，對準每個模組與模組之間的箭頭，再將每個模組之間用排線和電源等電線進行串聯，即可安裝完成。

3、然而，上述所提到的led模組在安裝的過程時，由于pcb電路板與基板主體之間需要固定的螺絲較多，所以在安裝之前，需要將pcb電路板與基板主體的之間的螺絲孔對齊，并且在擰緊螺絲的過程中，要保持螺絲孔之間的位置不動，當pcb電路板在使用過程中出現了損壞，需要更換pcb電路板時，就要用螺絲刀對固定的地方進行松解，更換完好的pcb電路板后，還要再將螺絲擰緊，在這個過程中會比較費時，也會較為不便，故而提出一種方便更換和安裝的led模組基板。

技術實現思路

1、基于此，本實用新型的目的是提供一種led模組基板，以解決上述背景技術中提到的技術問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種led模組基板包括基板主體、pcb電路板，其特征在于：所述基板主體內壁擴開有用于安裝pcb電路板的pcb電路板槽，且pcb電路板槽內壁兩側對稱開設有彈簧槽，并且pcb電路板槽內壁中部開設有擋板槽，所述pcb電路板下端中間位置對稱安裝有電源插頭，且電源插頭側邊位置對稱安裝有排線插頭，并且pcb電路板下端側邊對稱安裝有電路板彈簧，所述pcb電路板內壁開設有電源插孔，且電源插孔側邊對稱開設有排線插孔，并且pcb電路板槽內壁兩側開設有電路板彈簧槽，所述基板主體內壁對稱安裝有限位柱，且基板主體外壁對稱安裝有拉桿，且拉桿中間位置安裝有限位塊，并且拉桿端部轉動安裝有擋板，并且擋板內壁對稱安裝有彈簧。

3、通過采用上述技術方案，通過設置有基板主體和pcb電路板，使得在安裝pcb電路板時，將擋板拉入到擋板槽內，此時擋板槽內部的彈簧在彈簧槽內受到擠壓，在限位塊與限位柱的配合下，對擋板的位置進行限制，使得pcb電路板可以直接放置在pcb電路板槽中，同時pcb電路板在放置過程中，pcb電路板底部的排線插頭和電源插頭可直接插進基板主體上的排線插孔和電源插孔中，避免了線與線之間連接錯誤的情況出現，將pcb電路板安裝好后，可以直接通過旋轉拉桿，使得彈簧失去限制，此時在彈簧的作用下讓擋板復位，對pcb電路板的位置進行限制，使得pcb電路板與基板主體不會輕易分離，達到了方便安裝的效果。

4、本實用新型進一步設置為，所述pcb電路板槽內壁開設的彈簧槽與彈簧位置相對應，且擋板槽與擋板位置相對應，并且彈簧槽與擋板槽相互連接。

5、通過采用上述技術方案，使得彈簧可在彈簧槽601中滑動并擠壓，使得拉桿將擋板向pcb電路板槽內部移動時，擋板會在擋板槽內移動，不會出現歪斜的情況，使得擋板在進入擋板槽中時，不被彈簧槽限制。

6、本實用新型進一步設置為，所述pcb電路板下端安裝的電源插頭與電源插孔位置相對應，且排線插頭與排線插孔位置相對應，并且電路板彈簧與電路板彈簧槽位置相對應。

7、通過采用上述技術方案，使得在安裝pcb電路板時，將pcb電路板與pcb電路板槽對齊后，直接將pcb電路板向pcb電路板槽內部放置，就可以使得排線插頭插入排線插孔內，并且使得電源插頭同時插入電源插孔，與此同時電路板彈簧在電路板彈簧槽內擠壓。

8、本實用新型進一步設置為，所述限位柱對稱安裝有兩組。

9、通過采用上述技術方案，使得在拉動拉桿時，限位塊觸碰到限位柱，此時將拉桿轉動90°，使得拉桿可繼續拉動，將擋板完全拉入擋板槽后，再將拉桿轉動90°，限位柱就可以平穩的將限位塊的位置進行限制，從而使得擋板的位置被限位塊限制。

10、本實用新型進一步設置為，所述擋板長度與所述pcb電路板長度相等。

11、通過采用上述技術方案，使得擋板在固定pcb電路板時，避免電路板彈簧利用其特征將pcb電路板的邊緣頂起所造成的事故出現，確保擋板可以將pcb電路板固定。

12、綜上所述，本實用新型主要具有以下有益效果：

13、本實用新型通過設置有基板主體和pcb電路板，使得在安裝pcb電路板時，將擋板拉入到擋板槽內，此時擋板槽內部的彈簧在彈簧槽內受到擠壓，在限位塊與限位柱的配合下，對擋板的位置進行限制，使得pcb電路板可以直接放置在pcb電路板槽中，同時pcb電路板在放置過程中，pcb電路板底部的排線插頭和電源插頭可直接插進基板主體上的排線插孔和電源插孔中，避免了線與線之間連接錯誤的情況出現，將pcb電路板安裝好后，可以直接通過旋轉拉桿，使得彈簧失去限制，此時在彈簧的作用下讓擋板復位，對pcb電路板的位置進行限制，使得pcb電路板與基板主體不會輕易分離，達到了方便安裝的效果。

技術特征：

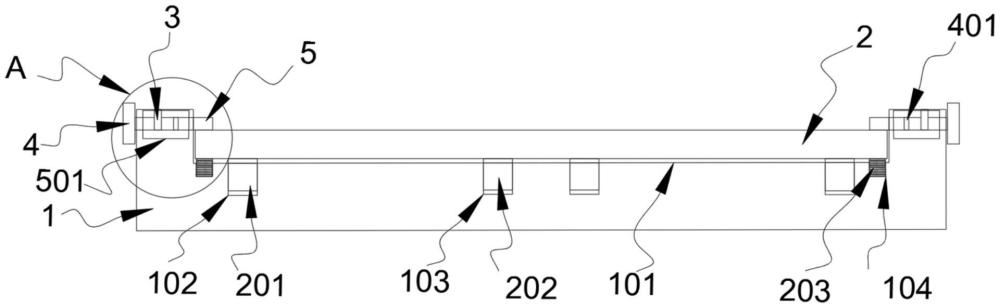

1.一種led模組基板，包括基板主體(1)、pcb電路板(2)，其特征在于：所述基板主體(1)內壁擴開有用于安裝pcb電路板(2)的pcb電路板槽(101)，且pcb電路板槽(101)內壁兩側對稱開設有彈簧槽(601)，并且pcb電路板槽(101)內壁中部開設有擋板槽(501)，所述pcb電路板(2)下端中間位置對稱安裝有電源插頭(202)，且電源插頭(202)側邊位置對稱安裝有排線插頭(201)，并且pcb電路板(2)下端側邊對稱安裝有電路板彈簧(203)，所述pcb電路板(101)內壁開設有電源插孔(103)，且電源插孔(103)側邊對稱開設有排線插孔(102)，并且pcb電路板槽(101)內壁兩側開設有電路板彈簧槽(104)，所述基板主體(1)內壁對稱安裝有限位柱(3)，且基板主體(1)外壁對稱安裝有拉桿(4)，且拉桿(4)中間位置安裝有限位塊(401)，并且拉桿(4)端部轉動安裝有擋板(5)，并且擋板(5)內壁對稱安裝有彈簧(6)。

2.根據權利要求1所述的一種led模組基板，其特征在于：所述pcb電路板槽(101)內壁開設的彈簧槽(601)與彈簧(6)位置相對應，且擋板槽(501)與擋板(5)位置相對應，并且彈簧槽(601)與擋板槽(501)相互連接。

3.根據權利要求1所述的一種led模組基板，其特征在于：所述pcb電路板(2)下端安裝的電源插頭(202)與電源插孔(103)位置相對應，且排線插頭(201)與排線插孔(102)位置相對應，并且電路板彈簧(203)與電路板彈簧槽(104)位置相對應。

4.根據權利要求1所述的一種led模組基板，其特征在于：所述限位柱(3)對稱安裝有兩組。

5.根據權利要求1所述的一種led模組基板，其特征在于：所述擋板(5)長度與所述pcb電路板(2)長度相等。

技術總結
本技術公開了一種LED模組基板，涉及電子設備領域。本技術通過設置有基板主體和PCB電路板，使得在安裝PCB電路板時，將擋板拉入到擋板槽內，此時擋板槽內部的彈簧在彈簧槽內受到擠壓，在限位塊與限位柱的配合下，對擋板的位置進行限制，使得PCB電路板可以直接放置在PCB電路板槽中，同時PCB電路板在放置過程中，PCB電路板底部的排線插頭和電源插頭可直接插進基板主體上的排線插孔和電源插孔中，避免了線與線之間連接錯誤的情況出現，將PCB電路板安裝好后，可以直接通過旋轉拉桿，使得彈簧失去限制，此時在彈簧的作用下讓擋板復位，對PCB電路板的位置進行限制，使得PCB電路板與基板主體不會輕易分離，達到了方便安裝的效果。
