本技術涉及舞臺燈，更具體地，涉及一種旋鈕式限位裝置及具有其的舞臺燈。

背景技術：

1、市面上大多數舞臺燈具有相互樞接的機箱與燈頭以及燈頭與支撐臂，使得燈頭可以相對機箱圍繞至少2個角度旋轉，而在支撐臂上設置水平鎖和垂直鎖的主要作用是用于固定燈頭的旋轉角度，確保燈頭在非工作狀態下固定，保證燈頭不會因重力或顛簸而發生角度變化，在運輸、搬運或存放舞臺燈具時減少損壞燈具的風險。與此同時，在調試燈具光斑效果時，水平鎖/垂直鎖可以鎖定燈頭的投射角度，使光束準確投射到所需位置進而完成測試。

2、舞臺燈中常見的限位裝置有撥片式鎖止結構，或者是如實用新型cn214619215u(一種具有樞接鎖止結構的舞臺燈)中描述的旋轉軸鎖止裝置，直接通過鎖止件抱緊樞接軸，利用摩擦力來限制樞接軸的轉動。撥片式鎖止結構則是通過撥片卡接或退出鎖止缺口并結合拉簧進行開關鎖，其結構復雜且需較大力氣來操作，撥片突出于燈體外部也容易造成碰撞且并不美觀。通過撥動撥片卡入鎖止缺口、退出卡位和拉簧進行開關鎖，結構復雜，開鎖和解鎖需使用較大力氣，且撥片突出于燈體外部影響整體外觀的一體性。

技術實現思路

1、本實用新型為克服上述現有技術所述的至少一種缺陷，提供一種旋鈕式限位裝置及具有其的舞臺燈，解決舞臺燈限位裝置結構復雜且難以操作的問題。

2、為解決上述技術問題，本實用新型采用的技術方案是：提供一種旋鈕式限位裝置及具有的舞臺燈，其中，一種旋鈕式限位裝置，包括座體、鎖盤以及一端周向設置有至少1個導向凸起的鎖軸，所述座體設有供所述鎖軸另一端穿過的通孔，所述鎖軸穿過所述座體后可直接或間接作用于所述鎖盤；所述座體靠近所述導向凸起的一側面設置了具有至少1組第一凹位與第二凹位的環形凸起，且所述第一凹位的底部相較于所述第二凹位的底部更靠近所述鎖盤，還包括迫使所述導向凸起抵持于所述第一凹位側壁或所述第二凹位側壁的彈性件；通過旋轉所述鎖軸使所述導向凸起由所述第二凹位運動至所述第一凹位后，所述鎖軸的另一端直接或間接作用于所述鎖盤對其進行鎖止，當再次旋轉所述鎖軸后,所述導向凸起運動至所述第二凹位，所述鎖軸的另一端對所述鎖盤解鎖。

3、通過設置具有高度差的所述第一凹位與所述第二凹位，使所述鎖軸保持至少兩種狀態，進而與所述鎖盤配合；實際應用中，通過旋轉所述鎖軸，在所述環形凸起與所述彈性件的共同作用下，引導所述導向凸起在所述第一凹位與所述第二凹位之間切換，從而快速地完成解鎖或上鎖，操作簡便；并且旋鈕式的結構簡單，所占據空間小，以便后續維護。

4、進一步地，所述環形凸起包括2組所述第一凹位與所述第二凹位，且每個所述第一凹位均與一個所述第二凹位相鄰設置。通過設置2組所述第一凹位與所述第二凹位，減少所述鎖軸切換狀態時所要旋轉的行程；且切換不同狀態時，無論順時針旋轉還是逆時針旋轉均可完成。

5、進一步地，所述鎖軸遠離所述鎖盤的一端固定有旋帽。方便使用者捏合所述鎖軸，并更合理將作用力作用于所述鎖軸，節省力氣。

6、進一步地，所述鎖軸沿垂直于其自身長度方向穿插有插銷桿，所述插銷桿突出于所述鎖軸本體的部分形成所述導向凸起。所述插銷桿可拆卸設置，待其它部件安裝完畢后，再插入所述插銷桿形成所述導向凸起，方便拆裝。

7、進一步地，所述彈性件為彈簧，所述彈簧位于所述座體遠離所述導向凸起一側，所述彈簧的一端抵推所述座體，另一端抵推所述鎖軸。利用所述彈簧的自身形變保持同時抵推所述座體與所述鎖軸，對所述鎖軸一直施加向所述鎖盤方向靠近的作用力，從而使所述導向凸起始終緊貼所述第一凹位或所述第二凹位的內側壁，保持鎖止或解鎖的狀態，穩定性更高；且彈簧的結構簡單并易于更換，方便后續的維護工作。

8、進一步地，所述鎖軸設置有用于抵持所述彈簧的臺階。臺階的設置更利于所述彈簧向所述鎖軸施加抵持壓力。

9、進一步地，還包括位于所述座體靠近所述鎖盤一側的防水圈，所述彈簧抵推所述防水圈。通過設置所述防水圈，避免水汽在所述鎖軸與所述座體之間的縫隙進入。

10、進一步地，所述鎖盤的邊緣周向分布有若干個用于與所述鎖軸另一端配合的鎖止孔或者鎖止缺口。所述鎖盤可以鎖定在多個角度，且所述鎖止孔與所述鎖止缺口易于加工。

11、本實用新型還提供一種舞臺燈，包括燈頭、支撐臂、機箱及任一前述限位裝置，所述機箱與所述支撐臂之間和/或所述支撐臂與所述燈頭之間通過樞接軸轉動連接，所述限位裝置可選擇地限制所述機箱與所述支撐臂之間和/或所述支撐臂與所述燈頭之間的轉動角度。這樣的設置，所述燈頭可相對于所述機箱圍繞至少2個維度旋轉，采用所述限位裝置，只需要旋轉所述鎖軸，即可將燈頭鎖定于特定投射角度；當需要切換角度時，通過再次旋轉所述鎖軸即可完成解鎖，再進行下一步操作，方便操作。

12、進一步地，所述機箱設置有穿入所述支撐臂內部的樞接軸，所述支撐臂內部設有用于驅動所述支撐臂圍繞所述樞接軸旋轉的水平驅動裝置，所述鎖盤固定連接于所述樞接軸。所述限位裝置的鎖止力直接作用于所述樞接軸來限制所述支撐臂的水平旋轉角度，方便快捷。

13、進一步地，所述燈頭通過所述樞接軸轉動連接于所述支撐臂內側，所述支撐臂內部設有用于驅動所述燈頭圍繞所述支撐臂旋轉的垂直驅動裝置，所述鎖盤固定連接于所述燈頭靠近所述支撐臂的一側，或者與所述燈頭一體設計。使所述限位裝置的鎖止力直接作用于所述燈頭，實現快速鎖止。

技術特征：

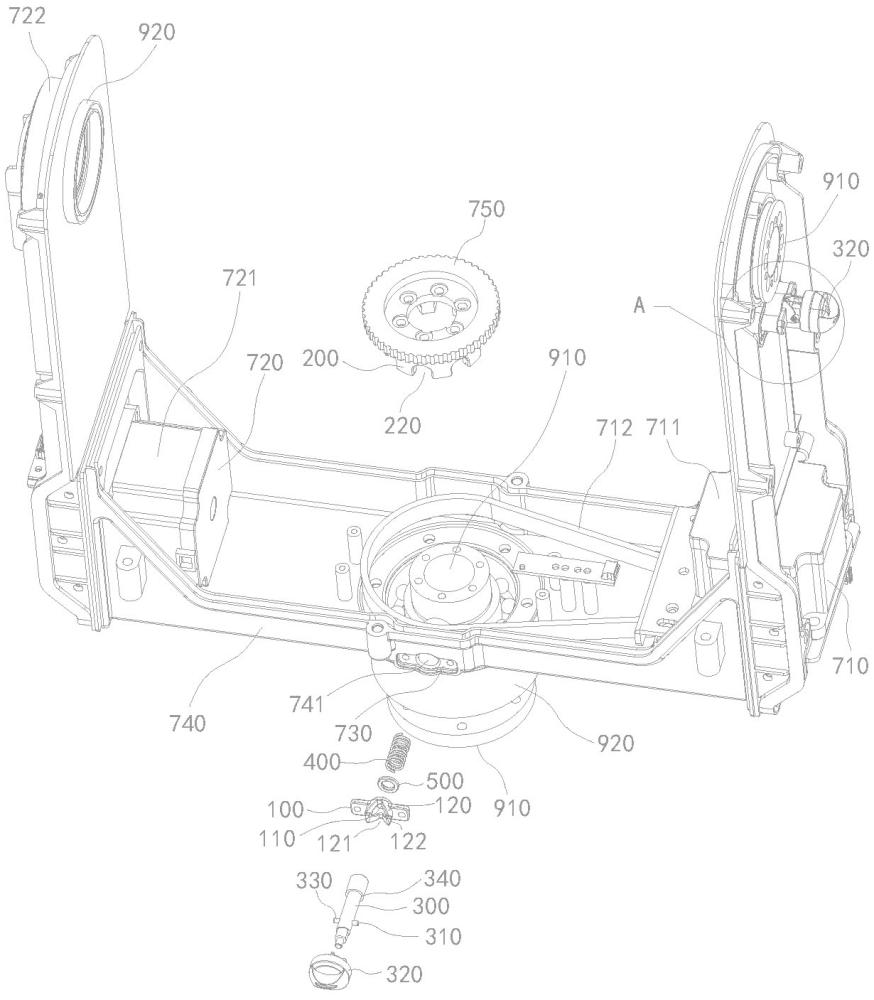

1.一種旋鈕式限位裝置，其特征在于，包括座體(100)、鎖盤(200)以及一端周向設置有至少1個導向凸起(310)的鎖軸(300)，所述座體(100)設有供所述鎖軸(300)另一端穿過的通孔(110)，所述鎖軸(300)穿過所述座體(100)后可直接或間接作用于所述鎖盤(200)；所述座體(100)靠近所述導向凸起(310)的一側面設置了具有至少1組第一凹位(121)與第二凹位(122)的環形凸起(120)，且所述第一凹位(121)的底部相較于所述第二凹位(122)的底部更靠近所述鎖盤(200)，還包括迫使所述導向凸起(310)抵持于所述第一凹位(121)側壁或所述第二凹位(122)側壁的彈性件(400)；通過旋轉所述鎖軸(300)使所述導向凸起(310)由所述第二凹位(122)運動至所述第一凹位(121)后，所述鎖軸(300)的另一端直接或間接作用于所述鎖盤(200)對其進行鎖止，當再次旋轉所述鎖軸(300)后,所述導向凸起(310)運動至所述第二凹位(122)，所述鎖軸(300)的另一端對所述鎖盤(200)解鎖。

2.根據權利要求1所述的限位裝置，其特征在于，所述環形凸起(120)包括2組所述第一凹位(121)與所述第二凹位(122)，且每個所述第一凹位(121)均與一個所述第二凹位(122)相鄰設置。

3.根據權利要求1所述的限位裝置，其特征在于，所述鎖軸(300)遠離所述鎖盤(200)的一端固定有旋帽(320)。

4.根據權利要求1所述的限位裝置，其特征在于，所述鎖軸(300)沿垂直于其自身長度方向穿插有插銷桿(330)，所述插銷桿(330)突出于所述鎖軸(300)本體的部分形成所述導向凸起(310)。

5.根據權利要求1所述的限位裝置，其特征在于，所述彈性件(400)為彈簧，所述彈簧位于所述座體(100)遠離所述導向凸起(310)一側，所述彈簧的一端抵推所述座體(100)，另一端抵推所述鎖軸(300)。

6.根據權利要求5所述的限位裝置，其特征在于，所述鎖軸(300)設置有用于抵持所述彈簧的臺階(340)。

7.根據權利要求5所述的限位裝置，其特征在于，還包括位于所述座體(100)靠近所述鎖盤(200)一側的防水圈(500)，所述彈簧抵推所述防水圈(500)。

8.根據權利要求1所述的限位裝置，其特征在于，所述鎖盤(200)的邊緣周向分布有若干個用于與所述鎖軸(300)另一端配合的鎖止孔(210)或者鎖止缺口(220)。

9.一種舞臺燈，其特征在于，包括燈頭(800)、支撐臂(700)、機箱(600)及權利要求1至8任一所述的限位裝置，所述機箱(600)與所述支撐臂(700)之間和/或所述支撐臂(700)與所述燈頭(800)之間通過樞接軸(910)轉動連接，所述限位裝置可選擇地限制所述機箱(600)與所述支撐臂(700)之間和/或所述支撐臂(700)與所述燈頭(800)之間的轉動角度。

10.根據權利要求9所述的舞臺燈，其特征在于，所述機箱(600)設置有穿入所述支撐臂(700)內部的樞接軸(910)，所述支撐臂(700)內部設有用于驅動所述支撐臂(700)圍繞所述樞接軸(910)旋轉的水平驅動裝置(710)，所述鎖盤(200)固定連接于所述樞接軸(910)。

11.根據權利要求9所述的舞臺燈，其特征在于，所述燈頭(800)通過所述樞接軸(910)轉動連接于所述支撐臂(700)內側，所述支撐臂(700)內部設有用于驅動所述燈頭(800)圍繞所述支撐臂(700)旋轉的垂直驅動裝置(720)，所述鎖盤(200)固定連接于所述燈頭(800)靠近所述支撐臂(700)的一側，或者與所述燈頭(800)一體設計。

技術總結
本技術公開了一種旋鈕式限位裝置及具有其的舞臺燈，其中，一種旋鈕式限位裝置包括座體、鎖盤以及一端周向設置有至少1個導向凸起的鎖軸，座體設有供鎖軸另一端穿過的通孔，鎖軸穿過座體后可直接或間接作用于鎖盤；座體靠近導向凸起的一側面設置了具有至少1組第一凹位與第二凹位的環形凸起，且第一凹位的底部相較于第二凹位的底部更靠近鎖盤，還包括迫使導向凸起抵持于第一凹位側壁或第二凹位側壁的彈性件；通過旋轉鎖軸使導向凸起由第二凹位運動至第一凹位后，鎖軸的另一端直接或間接作用于鎖盤對其進行鎖止，當再次旋轉鎖軸后,導向凸起運動至第二凹位，鎖軸的另一端對鎖盤解鎖。解決舞臺燈限位裝置結構復雜且難以操作的問題。

技術研發人員：蔣偉楷,請求不公布姓名,請求不公布姓名
受保護的技術使用者：廣州市浩洋電子股份有限公司
技術研發日：20240629
技術公布日：2025/4/28
