本申請涉及照明設備，例如涉及一種用于照明裝置的反光組件、照明裝置。

背景技術：

1、目前，照明裝置是一種能夠?qū)㈦娔苻D(zhuǎn)化為可見光的固態的半導體器件，例如led燈。照明裝置的安裝板上嵌設有多個光源用于照明，且安裝板上會貼附反射片，通過反射片反射光源的光線，提高照明效果。不過，安裝板的側面會出現漏光的現象，使得照明效果相對較差。

2、相關技術中存在一種照明裝置，其特征在于，包括：板體、反射片和反射條。板體一側壁上設有多個燈珠；反射片設置于板體設有燈珠的一側壁上；反射條貼附于板體的外周壁上，并突出于板體設有燈珠的一側壁。通過反射條設置在板體的外周壁上，并由反射條為燈珠的側面光線進行反射，降低板體側面漏光的風險，提高照明效果。

3、在實現本公開實施例的過程中，發現相關技術中至少存在如下問題：

4、反射條在貼附過程中存在誤差，使得反射條與反射片之間仍然存有間隙，反射照明效果仍需提升。

5、需要說明的是，在上述背景技術部分公開的信息僅用于加強對本申請的背景的理解，因此可以包括不構成對本領域普通技術人員已知的現有技術的信息。

技術實現思路

1、為了對披露的實施例的一些方面有基本的理解，下面給出了簡單的概括。所述概括不是泛泛評述，也不是要確定關鍵/重要組成元素或描繪這些實施例的保護范圍，而是作為后面的詳細說明的序言。

2、本公開實施例提供一種用于照明裝置的反光組件和照明裝置，以減少反射條和反射片之間的間隙，提高反射照明效果。

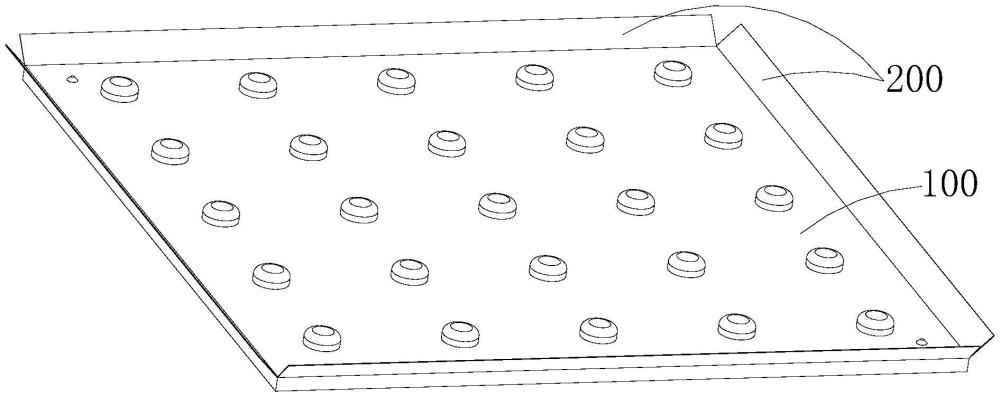

3、在一些實施例中，用于照明裝置的反光組件，包括：反射片和反射條。反射條設有一個或多個，且在反射條設有多個的情況下，每個反射條均與反射片側邊連接；其中，每個反射條與反射片均為一體式結構。

4、可選地，反射片上設有多個燈孔。

5、可選地，反射片上設有定位孔。

6、可選地，反射片和反射條之間通過多個連接條連接，多個連接條間隔設置。

7、可選地，在反射條設有兩個的情況下，一個反射條與反射片的一個側邊連接，另一個反射條與反射片的一個相鄰側邊或相對側邊連接。

8、可選地，在反射條設有兩個，一個反射條與反射片的一個側邊連接，另一個反射條與反射片的一個相鄰側邊連接的情況下，兩個反射條為一體式結構。

9、在一些實施例中，一種照明裝置，包括上述實施例的用于照明裝置的反光組件。

10、可選地，照明裝置，還包括：燈板。燈板一側壁設有多個燈珠；其中，反射片設置于燈板設有燈珠的一側壁上。

11、可選地，燈板設有多個，且燈板之間可拼接。

12、可選地，燈板上設有定位桿。

13、本公開實施例提供的用于照明裝置的反光組件和照明裝置，可以實現以下技術效果：

14、由于每個反射條和反射片均為一體式結構，減少了反射條與反射片之間的間隙，進而降低了間隙對光線反射影響，提高了照明的效果。并且無需單獨再貼附反射條，降低了貼附的誤差，也提高了裝配的效率。

15、以上的總體描述和下文中的描述僅是示例性和解釋性的，不用于限制本申請。

技術特征：

1.一種用于照明裝置的反光組件，其特征在于，包括：

2.根據權利要求1所述的用于照明裝置的反光組件，其特征在于，

3.根據權利要求2所述的用于照明裝置的反光組件，其特征在于，

4.根據權利要求1至3任一項所述的用于照明裝置的反光組件，其特征在于，

5.根據權利要求4所述的用于照明裝置的反光組件，其特征在于，

6.一種照明裝置，其特征在于，包括如權利要求1至5任一項所述的用于照明裝置的反光組件。

7.根據權利要求6所述的照明裝置，其特征在于，還包括：

8.根據權利要求7所述的照明裝置，其特征在于，

9.根據權利要求7所述的照明裝置，其特征在于，

技術總結
本申請涉及照明設備技術領域，公開一種用于照明裝置的反光組件，包括：反射片和反射條。反射條設有一個或多個，且在反射條設有多個的情況下，每個反射條均與反射片側邊連接；其中，每個反射條與反射片均為一體式結構。在本申請中，由于每個反射條和反射片均為一體式結構，減少了反射條與反射片之間的間隙，進而降低了間隙對光線反射影響，提高了照明的效果。并且無需單獨再貼附反射條，降低了貼附的誤差，也提高了裝配的效率。本申請還公開一種照明裝置。

技術研發人員：孟嬌,黃俊杰,郭玉斌,高上,焦青海
受保護的技術使用者：青島海爾多媒體有限公司
技術研發日：20240617
技術公布日：2025/4/28
