本技術涉及led智慧路燈，特別涉及一種帶有防護結構的led智慧路燈。

背景技術：

1、路燈是服務于城市照明不可或缺的公共載體，也是關于一個城市或地區公共形象的“門面”之一，近年來，構筑智慧城市、推動城鎮發展被國家列入重要工作范疇，led智慧路燈則是智慧城市的重要組成部分。

2、目前led智慧路燈上都會設置太陽能光伏板，但是在天氣比較惡劣的環境下太陽能光伏板容易發生晃動而損壞，存在一定的安全隱患。

技術實現思路

1、本實用新型的目的在于提供一種帶有防護結構的led智慧路燈，便于在惡劣的風雨天氣對太陽能板進行保護，避免太陽能板發生損壞。

2、為實現上述目的，提供一種帶有防護結構的led智慧路燈，包括：立柱，所述立柱的頂部固定連接有安裝頂板，所述安裝頂板的底部固定連接有led燈，所述安裝頂板的頂部固定連接有固定支架，所述固定支架的頂部固定連接有太陽能板；

3、所述安裝頂板的內部設置有收納槽，所述收納槽的內部滑動連接有滑塊，所述滑塊的側壁上固定連接有連接桿，所述連接桿位于安裝頂板外部的一端固定連接有防護罩，所述安裝頂板的頂部還固定連接有雙軸電機，并且雙軸電機位于固定支架的右側，所述雙軸電機的輸出軸上固定連接有絲桿，所述絲桿遠離雙軸電機的一端固定連接有限位塊，所述絲桿與防護罩螺紋連接；

4、所述防護罩靠近太陽能板的一側固定連接有伸縮桿，所述伸縮桿遠離防護罩的一端固定連接有夾板，所述夾板與防護罩之間固定連接有彈簧，并且彈簧套設在伸縮桿上；

5、所述防護罩的數量設置有兩個，并且對稱設置在太陽能板的前后兩側，前側所述防護罩的頂部固定連接有風速風向傳感器，后側所述防護罩的頂部固定連接有空氣溫濕度傳感器，所述立柱的內部設置有安裝腔，所述安裝腔的內部設置有控制器。

6、根據所述的一種帶有防護結構的led智慧路燈，所述立柱的右側壁上通過緊固螺栓固定連接有檢修門，并且檢修門與安裝腔對應設置。

7、根據所述的一種帶有防護結構的led智慧路燈，所述立柱的內部還設置有儲能電池，并且儲能電池位于安裝腔的上方，所述led燈、太陽能板、雙軸電機、空氣溫濕度傳感器、風速風向傳感器和儲能電池均與控制器電性連接，所述led燈、太陽能板和雙軸電機均與儲能電池電性連接。

8、根據所述的一種帶有防護結構的led智慧路燈，所述立柱的底部固定連接有底座，所述底座的內部設置有螺紋孔。

9、根據所述的一種帶有防護結構的led智慧路燈，所述收納槽、滑塊和連接桿的數量均設置有四個，并且兩個為一組與防護罩對應設置。

10、根據所述的一種帶有防護結構的led智慧路燈，所述防護罩的側面形狀為l形，每個所述防護罩上均設置有四個伸縮桿和四個彈簧，并且分布在夾板的四角，所述夾板采用橡膠材料制成。

11、上述方案具有的有益效果：

12、1、本實用新型，通過設置收納槽、滑塊、連接桿、防護罩、雙軸電機和絲桿，便于在惡劣的風雨天氣對太陽能板進行保護，避免太陽能板發生損壞。

13、2、本實用新型，通過設置伸縮桿、夾板和彈簧，便于對收納后的太陽能板進行定位，保證太陽能板在收納過程中的穩定性。

14、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

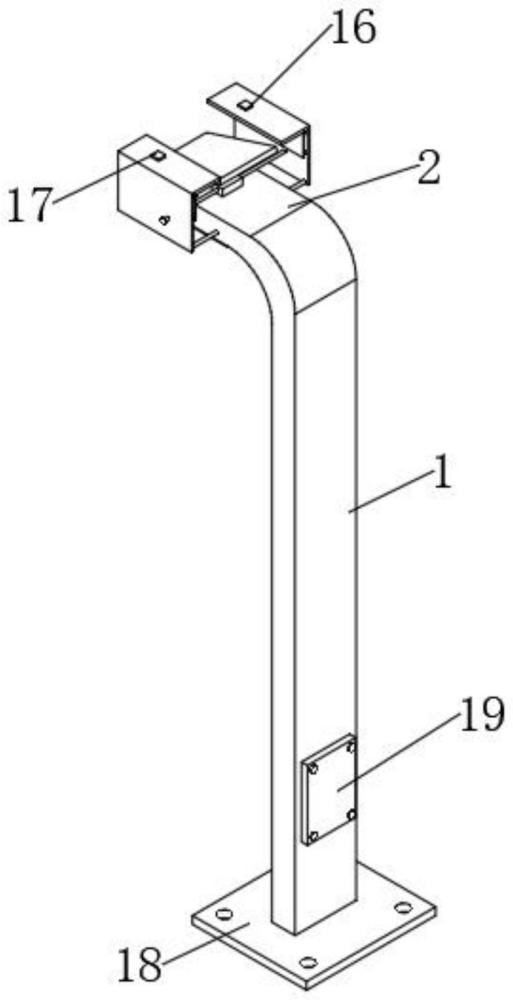

1.一種帶有防護結構的led智慧路燈，包括：立柱(1)，其特征在于，所述立柱(1)的頂部固定連接有安裝頂板(2)，所述安裝頂板(2)的底部固定連接有led燈(3)，所述安裝頂板(2)的頂部固定連接有固定支架(4)，所述固定支架(4)的頂部固定連接有太陽能板(5)；

2.根據權利要求1所述的一種帶有防護結構的led智慧路燈，其特征在于，所述立柱(1)的右側壁上通過緊固螺栓固定連接有檢修門(19)，并且檢修門(19)與安裝腔對應設置。

3.根據權利要求1所述的一種帶有防護結構的led智慧路燈，其特征在于，所述立柱(1)的內部還設置有儲能電池，并且儲能電池位于安裝腔的上方，所述led燈(3)、太陽能板(5)、雙軸電機(10)、空氣溫濕度傳感器(16)、風速風向傳感器(17)和儲能電池均與控制器電性連接，所述led燈(3)、太陽能板(5)和雙軸電機(10)均與儲能電池電性連接。

4.根據權利要求1所述的一種帶有防護結構的led智慧路燈，其特征在于，所述立柱(1)的底部固定連接有底座(18)，所述底座(18)的內部設置有螺紋孔。

5.根據權利要求1所述的一種帶有防護結構的led智慧路燈，其特征在于，所述收納槽(6)、滑塊(7)和連接桿(8)的數量均設置有四個，并且兩個為一組與防護罩(9)對應設置。

6.根據權利要求1所述的一種帶有防護結構的led智慧路燈，其特征在于，所述防護罩(9)的側面形狀為l形，每個所述防護罩(9)上均設置有四個伸縮桿(13)和四個彈簧(15)，并且分布在夾板(14)的四角，所述夾板(14)采用橡膠材料制成。

技術總結
本技術公開了一種帶有防護結構的LED智慧路燈，其包括：立柱，所述立柱的頂部固定連接有安裝頂板，所述安裝頂板的底部固定連接有LED燈，所述安裝頂板的頂部固定連接有固定支架，所述固定支架的頂部固定連接有太陽能板；所述安裝頂板的內部設置有收納槽，所述收納槽的內部滑動連接有滑塊，所述滑塊的側壁上固定連接有連接桿，所述連接桿位于安裝頂板外部的一端固定連接有防護罩，所述安裝頂板的頂部還固定連接有雙軸電機，并且雙軸電機位于固定支架的右側，所述雙軸電機的輸出軸上固定連接有絲桿。通過設置收納槽、滑塊、連接桿、防護罩、雙軸電機和絲桿，便于在惡劣的風雨天氣對太陽能板進行保護，避免太陽能板發生損壞。

技術研發人員：汪鑫磊,楊國森,巫忠玉,李彩霞
受保護的技術使用者：江蘇現代照明集團有限公司
技術研發日：20240422
技術公布日：2025/4/28
