本技術涉及燈具，具體地說，是涉及一種燈體結構，以及設有該燈體結構的晴空燈、設有上述晴空燈的燈光系統。

背景技術：

1、晴空燈因其能夠模擬晴空照明、陽光斜照入窗的照明效果，常被用于封閉和/或采光不足的空間，如沒有窗戶的房間、辦公室、廚房、衛生間、地鐵車站、醫院病房等等，以給人一種身處于陽光照射的自然環境中的感覺，從而緩解因長期呆在封閉和/或采光不足的空間而產生的煩躁、抑郁等不良情緒。

2、如圖1所示，其示出一種晴空燈9，包括燈框91、裝飾框92、蓋板93、光學框94、瑞利散射板95、擴散板96、反光層97、第一發光模組98和第二發光模組99。裝飾框92套裝在燈框91上，且裝飾框92靠近燈框91的底部設置；蓋板93安裝在燈框91的頂部并與燈框91之間形成第一燈腔；光學框94安裝在燈框91上，光學框94靠近燈框91的底部設置，且光學框94與燈框91之間形成第二燈腔，其中，光學框94上具有透光區和遮光區；瑞利散射板95、擴散板96、反光層97和第一發光模組98均設置在第一燈腔內，反光層97、瑞利散射板95和擴散板96自燈框91的頂部向燈框91的底部方向依次層疊，第一發光膜組圍繞設置在瑞利散射板95的周向上，且第一發光模組98的發光端朝向瑞利散射板95設置，以產生晴空照明的效果；第二發光模組99設置在第二燈腔內并位于光學框94的透光區內，第二發光模組99的發光端朝向光學框94設置，以產生陽光斜照入窗的效果。

3、目前，對光學框94上透光區和遮光區的加工方式主要有以下兩種：

4、第一種，采用二次注塑工藝或雙色注塑工藝使成型出的光學框94上直接形成透光部和遮光部，但這類加工方式存在生產難度大、成本高等缺點；

5、第二種，采用透光材料或半透光材料通過普通注塑工藝對光學框94進行成型，而后對光學框94上要形成遮光的區域進行不透光漆層的噴涂處理，但這類加工方式存在操作繁瑣、生產效率低等缺點，且處理過程中若不透光漆層的用料不環保，容易出現污染物(如甲醛)超標的問題，從而危害用戶的身體健康。

技術實現思路

1、為了解決上述問題，本實用新型的主要目的是提供一種便于加工、生產成本低且環保的燈體結構。

2、本實用新型的另一目的是提供一種設有上述燈體結構的晴空燈。

3、本實用新型的再一目的是提供一種設有上述晴空燈的燈光系統。

4、為了實現本實用新型的主要目的，本實用新型提供一種燈體結構，包括燈框、蓋板和光學框，燈框呈第一多邊形，蓋板安裝在燈框的頂部，蓋板與燈框之間形成第一燈腔，燈框套設在光學框上，光學框靠近燈框的底部設置，光學框與燈框之間形成第二燈腔，第二燈腔與第一燈腔相互隔絕，其中，光學框包括光學件和遮光件，光學件與燈框可拆卸地連接，光學件由透光材料或半透光材料通過注塑工藝制成，遮光件分別與光學件、燈框可拆卸地連接，遮光件與光學件圍成第二多邊形，第二多邊形與第一多邊形相匹配，遮光件由遮光材料通過注塑工藝制成。

5、由上可見，通過對燈體結構的設計，使得生產過程中無需對光學框額外進行不透光漆層噴涂處理，且由于將光學框設置成分體式結構，使得通過普通注塑工藝即可分別對光學件、遮光件進行成型，從而降低了生產成本及生產難度，并保證了燈體結構的環保性；而光學件與遮光件的搭配設計又保證了晴空燈的模擬陽光斜照入窗的效果。

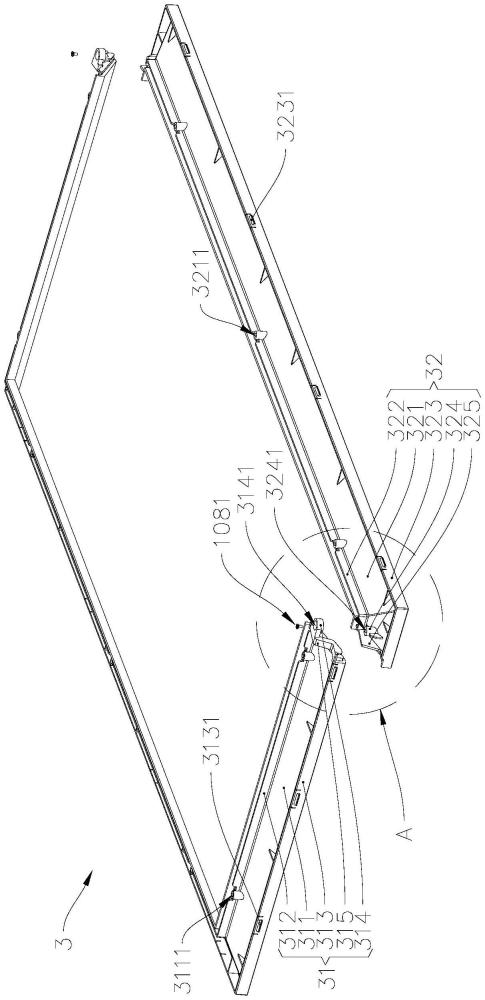

6、進一步的方案是，光學件的端部處成型有連接耳，連接耳上設有第一通孔；遮光件的端部處成型有連接柱，連接柱上設有第一連接孔；燈體結構還包括第一鎖緊件，第一鎖緊件穿過第一通孔后與第一連接孔連接。

7、由上可見，該設計使得光學件與遮光件之間的裝配更加簡單、方便，并保證兩者之間連接的牢固性；此外，通過對連接耳、連接柱的位置設計能夠防止晴空燈的陽光斜照入窗的效果受影響。

8、更進一步的方案是，遮光件的端部處還成型有公止口，公止口與遮光件的端部之間形成容納位，連接柱位于容納位外；光學件的端部成型有母止口，連接耳成型于母止口上，公止口插接在母止口內，母止口的一部分位于容納位內。

9、由上可見，公止口的設置能夠將透光區(光學件與燈框圍成的區域)內的光阻擋在遮光區(遮光件與燈框圍成的區域)外，此外，公止口與母止口的搭配設計能夠進一步提升光學件和遮光件連接的可靠性，并進一步防止透光區內的光從光學件與遮光件之間的縫隙滲出，進而提升晴空燈的陽光斜照入窗的效果。

10、更進一步的方案是，燈框具有框體和支撐隔板，支撐隔板位于框體的內側，支撐隔板沿框體的周向設置，支撐隔板位于第一燈腔和第二燈腔之間；光學件分別與支撐隔板、框體可拆卸地連接；遮光件分別與支撐隔板、框體可拆卸地連接。

11、由上可見，支撐隔板用于對晴空燈的反光層、瑞利散射板、擴散板和第一發光模組等進行支撐，還用于對第一發光模組發出的光進行遮擋，避免第一發光模組發出的光進入第二燈腔對設于第二燈腔內的第二發光模組造成干擾，從而保證晴空燈的照明效果；此外，隔板的設置還有利于光學框的出光面的傾斜角度設計，并優化燈體結構的整體結構。

12、更進一步的方案是，光學件具有第一傾斜框部、第一搭接框部和第二搭接框部，第一傾斜框部傾斜于燈體結構的高度方向，第一搭接框部位于第一傾斜框部的第一側并與支撐隔板的伸出端搭接配合，第二搭接框部位于第一傾斜框部的第二側并與框體搭接配合；遮光件具有第二傾斜框部、第三搭接框部和第四搭接框部，第二傾斜框部傾斜于高度方向，第三搭接框部位于第二傾斜框部的第一側并與支撐隔板的伸出端搭接配合，第四搭接框部位于第二傾斜框部的第二側并與框體搭接配合，連接柱成型于第二傾斜框部上。

13、由上可見，第一傾斜框部的設計有利于更好的模擬陽光斜照入窗的效果，第一搭接框部用于配合支撐隔板防止第一燈腔內的燈光伸入第二燈腔，以保證第二燈腔內第二發光模組的照明效果，從而保證晴空燈的照明效果；第二搭接框部用于配合框體防止第二燈腔內的燈光從光學框和框體之間的縫隙滲出晴空燈，以保證晴空燈的照明效果；而遮光件的第二傾斜框部、第三搭接框部和第四搭接框部的設計則能夠配合光學件的結構設計，以提升燈殼單元整體輪廓的協調性及美觀性。

14、更進一步的方案是，框體上成型有第一卡合部和第二卡合部，第二搭接框部上成型有第三卡合部，第三卡合部與第一卡合部卡合連接，第四搭接框部上成型有第四卡合部，第四卡合部與第二卡合部卡合連接；和/或第一傾斜框部和/或第一搭接框部上成型有第二連接孔，第二傾斜框部和/或第三搭接框部上成型有第三連接孔，支撐隔板上成型有第二通孔和第三通孔，燈體結構還包括第二鎖緊件和第三鎖緊件，第二鎖緊件穿過第二通孔后與第二連接孔連接，第三鎖緊件穿過第三通孔后與第三連接孔連接。

15、由上可見，光學件與燈框之間的卡合連接設計使得兩者可進行快速拆裝，遮光件與燈框之間的卡合連接設計使得兩者可進行快速拆裝；而支撐隔板上第二通孔與光學件上第二連接孔的設計則能夠使兩者進行牢固的連接，支撐隔板上第三通孔與遮光件上的第三連接孔的設計則能夠使兩者進行牢固的連接。

16、更進一步的方案是，燈框還具有圍板和框板，圍板和框板圍繞設置在框體外周，框板連接在圍板的底部和框體的底部之間，圍板在燈體結構的高度方向自框板向框體的頂部伸出，圍板的伸出端成型有鉤部；圍板、框板可框體之間成型有加強肋。

17、由上可見，該設計使得燈體結構可通過圍板及其上的鉤部與吊頂的龍骨進行連接，從而使得設有本燈體結構的晴空燈可適用于采用鋁扣板吊頂的廚房、衛生間或房間等室內空間，并提升了晴空燈拆裝的便捷性，降低晴空燈的拆裝難度。

18、更進一步的方案是，燈框通過注塑工藝成型；燈框由abs、pvc、pp、pbt或pc制成；光學件由abs、pvc、pp、pbt或pc制成；遮光件由abs、pvc、pp、pbt或pc制成。

19、由上可見，燈框采用注塑工藝進行成型，有利于進一步降低燈體結構的整體重量，同時能夠降低生產成本；而采用abs、pvc、pp、pbt或pc等高導熱率的材料制作燈框，使得燈框對第一發光模組、第二發光模組進行穩定、可靠的散熱，以保證第一發光模組和第二發光模組工作的穩定性及使用壽命。

20、為了實現本實用新型的另一目的，本實用新型提供一種晴空燈，包括反光層、瑞利散射板、擴散板、第一發光模組和第二發光模組，其中，晴空燈還包括上述的燈體結構；反光層、瑞利散射板、擴散板和第一發光模組均設于第一燈腔內，反光層、瑞利散射板和擴散板自蓋板向光學框依次層疊，第一發光模組圍設在瑞利散射板的周向上，第一發光模組的第一發光端朝向瑞利散射板設置；第二發光模組設于第二燈腔內并位于光學件處，第二發光模組的第二發光端朝向光學件設置。

21、由上可見，設有上述燈體結構的晴空燈，其加工成本及加工難度更低，且更加環保。

22、為了實現本實用新型的再一目的，本實用新型提供一種燈光系統，包括控制終端，其中，燈光系統還包括上述的晴空燈；晴空燈與控制終端電連接，和/或晴空燈與控制終端進行信息交互。

23、由上可見，燈光系統通過設置上述晴空燈，使其成本更低且更加環保。
