本技術屬于室內裝修，具體的說是一種天花吊頂燈槽角線。

背景技術：

1、在地鐵站點的內部裝修過程中，通常需要使用到各種的照明吊燈，而現有的吊燈在安裝的過程中，為了保證其美觀度，通常需要在燈槽的兩端安裝燈槽角線，吊燈燈槽角線是指用于安裝吊燈的一種設計結構，通常位于室內的天花板與墻壁交界處，燈槽角線可以用來隱藏電線和為吊燈提供支撐，同時也可以用來美化室內的裝飾效果，吊燈燈槽角線不僅具有功能性的作用，還能通過選擇合適的材質和設計，為室內增添裝飾性的元素。

2、目前中國專利提供的一種天花吊頂燈槽角線(申請?zhí)枺?02320366810.3)，包括若干卡扣和角線組件，若干卡扣間隔連接在天花吊頂立板上，卡扣包括卡扣連接部，卡扣連接在天花吊頂立板上；角線組件包括角線本體和角線連接部，角線本體上形成有傾斜面，傾斜面的高度自靠近天花吊頂立板至遠離天花吊頂立板方向逐漸降低，角線連接部設置在線本體上傾斜面的高度較高的一側，角線連接部與卡扣連接部可拆卸連接。本實用新型提出的一種天花吊頂燈槽角線，解決現有技術中存在的為了實現暗藏?zé)魩У男Ч瑹魩_線較高造成整體裝修風格厚重不美觀的問題，但是上述技術方案中，角線主體的角度不能夠進行調節，這就導致不能夠適應不同型號的吊燈燈槽，從而致使實用性大大降低。

3、因此，針對上述問題提出一種天花吊頂燈槽角線。

技術實現思路

1、為了彌補現有技術的不足，解決角線主體的角度不能夠進行調節的問題，提出的一種天花吊頂燈槽角線。

2、本實用新型解決其技術問題所采用的技術方案是：本實用新型所述的一種天花吊頂燈槽角線，包括平行板與斜板，所述平行板與斜板的一側表面分別固定安裝有安裝板一與安裝板二，所述安裝板一與安裝板二的對立面分別設置有定位板一與定位板二，所述定位板一固定安裝在安裝板一的頂面，所述平行板與斜板的另一側表面設置有安裝塊，所述安裝塊的頂面開設有安裝槽。

3、優選的，所述安裝槽的內部固定連接有定位軸，所述定位軸的外表面轉動套接有套接筒，所述斜板的一端固定安裝在定位軸的外表面，所述平行板的另一側表面與安裝塊的一側表面固定連接，所述平行板與斜板之間設置有立板。

4、優選的，所述安裝塊的一側表面轉動安裝有螺紋桿一，所述立板的內部開設有螺紋孔，所述立板通過螺紋孔螺紋套接在螺紋桿一的外表面，所述螺紋桿一的一端固定安裝有旋鈕。

5、優選的，所述平行板的頂面開設有定位槽，所述定位槽的內部活動卡接有卡接塊，所述立板固定安裝在卡接塊的頂面，所述立板的另一端與斜板的底面接觸。

6、優選的，所述安裝板二與定位板二之間設置有螺紋套筒與螺紋桿二，所述螺紋套筒的一端轉動連接在安裝板二的底面，所述螺紋桿二螺紋套接在螺紋套筒的內部，所述螺紋桿二的底面與定位板二的頂面轉動連接。

7、優選的，所述安裝板二與定位板二之間設置有固定套筒與插接柱，所述固定套筒固定安裝在安裝板二的底面，所述插接柱固定安裝在定位板二的頂面，所述插接柱的另一端活動套接在固定套筒的內部。

8、本實用新型的有益效果：

9、本實用新型，通過設置螺紋桿一與立板，握住旋鈕逆時針轉動的過程中能夠帶動螺紋桿一進行同步的轉動，在螺紋的作用之下能夠帶動立板在平行板與斜板之間向著安裝塊的方向運動，則可使得平行板與斜板之間的角度增大，反之，順時針轉動螺紋桿一時，即可使得平行板與斜板之間的間距變小，從而實現了能夠?qū)ζ叫邪迮c斜板之間的開角進行靈活調節的目的。

10、本實用新型，通過設置螺紋套筒與螺紋桿二，握住螺紋套筒轉動，通過握住螺紋套筒朝著不同的方向轉動，能夠使得定位板二在安裝板二的下方能夠上下運動，用以適配不同開角的平行板與斜板，從而進一步提高了裝置整體的實用性。

技術特征：

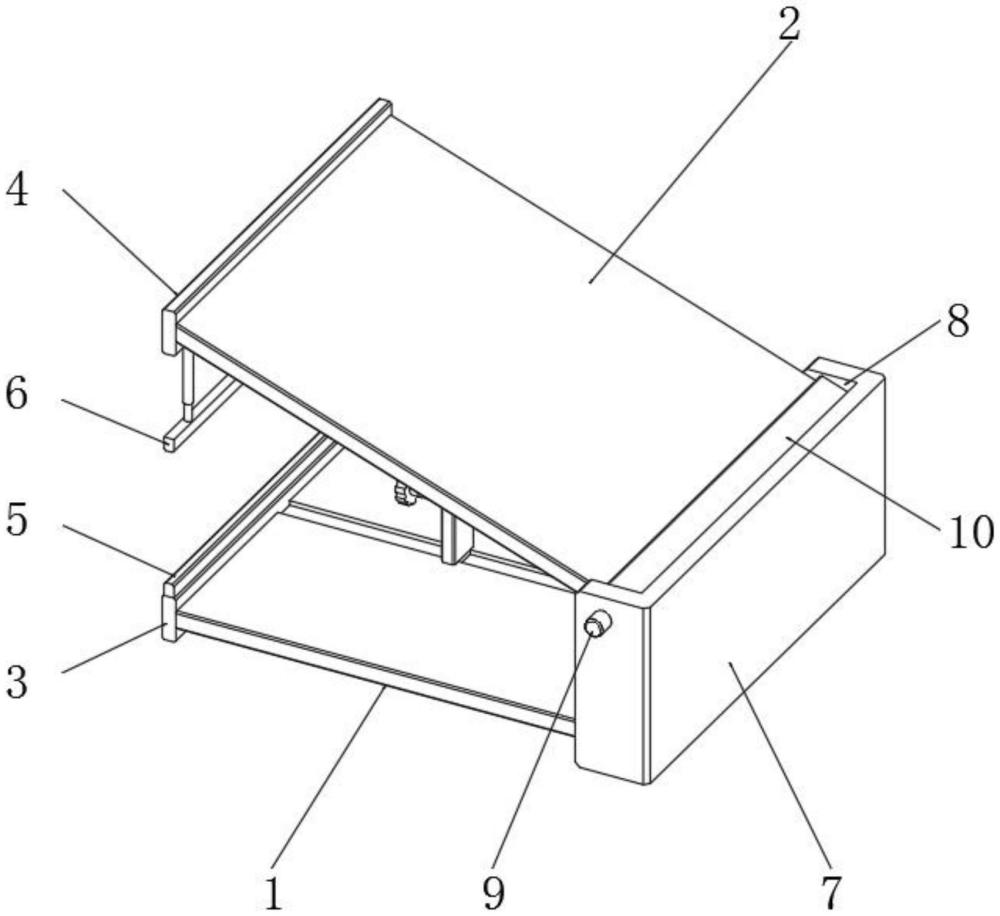

1.一種天花吊頂燈槽角線，包括平行板(1)與斜板(2)，其特征在于：所述平行板(1)與斜板(2)的一側表面分別固定安裝有安裝板一(3)與安裝板二(4)，所述安裝板一(3)與安裝板二(4)的對立面分別設置有定位板一(5)與定位板二(6)，所述定位板一(5)固定安裝在安裝板一(3)的頂面，所述平行板(1)與斜板(2)的另一側表面設置有安裝塊(7)，所述安裝塊(7)的頂面開設有安裝槽(8)。

2.根據權利要求1所述的一種天花吊頂燈槽角線，其特征在于：所述安裝槽(8)的內部固定連接有定位軸(9)，所述定位軸(9)的外表面轉動套接有套接筒(10)，所述斜板(2)的一端固定安裝在定位軸(9)的外表面，所述平行板(1)的另一側表面與安裝塊(7)的一側表面固定連接，所述平行板(1)與斜板(2)之間設置有立板(12)。

3.根據權利要求2所述的一種天花吊頂燈槽角線，其特征在于：所述安裝塊(7)的一側表面轉動安裝有螺紋桿一(11)，所述立板(12)的內部開設有螺紋孔，所述立板(12)通過螺紋孔螺紋套接在螺紋桿一(11)的外表面，所述螺紋桿一(11)的一端固定安裝有旋鈕(13)。

4.根據權利要求3所述的一種天花吊頂燈槽角線，其特征在于：所述平行板(1)的頂面開設有定位槽(19)，所述定位槽(19)的內部活動卡接有卡接塊(18)，所述立板(12)固定安裝在卡接塊(18)的頂面，所述立板(12)的另一端與斜板(2)的底面接觸。

5.根據權利要求4所述的一種天花吊頂燈槽角線，其特征在于：所述安裝板二(4)與定位板二(6)之間設置有螺紋套筒(16)與螺紋桿二(17)，所述螺紋套筒(16)的一端轉動連接在安裝板二(4)的底面，所述螺紋桿二(17)螺紋套接在螺紋套筒(16)的內部，所述螺紋桿二(17)的底面與定位板二(6)的頂面轉動連接。

6.根據權利要求5所述的一種天花吊頂燈槽角線，其特征在于：所述安裝板二(4)與定位板二(6)之間設置有固定套筒(14)與插接柱(15)，所述固定套筒(14)固定安裝在安裝板二(4)的底面，所述插接柱(15)固定安裝在定位板二(6)的頂面，所述插接柱(15)的另一端活動套接在固定套筒(14)的內部。

技術總結
本技術屬于室內裝修技術領域，具體的說是一種天花吊頂燈槽角線，包括平行板與斜板，所述平行板與斜板的一側表面分別固定安裝有安裝板一與安裝板二，所述安裝板一與安裝板二的對立面分別設置有定位板一與定位板二，所述定位板一固定安裝在安裝板一的頂面，所述平行板與斜板的另一側表面設置有安裝塊，所述安裝塊的頂面開設有安裝槽；通過設置螺紋桿一與立板，握住旋鈕逆時針轉動的過程中能夠帶動螺紋桿一進行同步的轉動，在螺紋的作用之下能夠帶動立板在平行板與斜板之間向著安裝塊的方向運動，則可使得平行板與斜板之間的角度增大，從而實現了能夠?qū)ζ叫邪迮c斜板之間的開角進行靈活調節的目的。

技術研發人員：高揚,趙奕涵,崔家榮,胡小路,唐問初,牟慶超,劉璇,于永琪,李增輝
受保護的技術使用者：中交一公局電氣化工程有限公司
技術研發日：20240729
技術公布日：2025/4/28
