本技術涉及照明，具體涉及一種拆裝便攜的照明燈。

背景技術：

1、在礦井工作的工人，都會佩戴安裝有照明燈的安全帽，然而現有的照明燈均是通過螺釘或卡扣結構安裝在安全帽上，然而在礦井下長時間使用照明燈，其照明燈不僅有使用壽命，且受到磕碰都會損壞照明燈，因此需要對照明燈進行更換，然而在漆黑的礦井下需要對照明燈進行拆卸更換時，安全帽位于使用者的頭部，需要摸索尋找照明燈的卡扣結構，不便于對照明燈進行拆卸安裝，為此我們提出一種拆裝便攜的照明燈。

技術實現思路

1、本實用新型的目的是提供一種拆裝便攜的照明燈，以解決技術中的上述不足之處。

2、為了實現上述目的，本實用新型提供如下技術方案：一種拆裝便攜的照明燈，包括安全頭盔，所述安全頭盔的頂部一側外壁固定設有固定塊，所述固定塊的頂部中央位置開有定位插槽，所述固定塊的底部外壁開有等距離分布的齒槽，所述定位插槽的內壁插接有塑料卡塊，所述塑料卡塊的底部一側內壁固定設有等距離分布的限位卡齒，所述限位卡齒的外壁輪廓和齒槽的內壁輪廓相適配，所述塑料卡塊的一側外壁固定設有兩個固定片，兩個所述固定片相對應的一側外壁固定設有固定軸，所述塑料卡塊的一側外壁設有旋轉塊，所述旋轉塊的一側外壁開有轉動孔，所述轉動孔的內壁和固定軸的外壁過盈配合，所述旋轉塊的一端外壁固定設有照明燈。

3、優選的，所述塑料卡塊的底部一端開有倒角，通過倒角便于引導塑料卡塊插入定位插槽的內壁。

4、優選的，所述旋轉塊的頂部外壁安裝設有開關按鈕，通過開關按鈕便于控制照明燈的開關。

5、優選的，所述照明燈的頂部一側設有充電接口，通過充電接口與導線連接，便于對照明燈進行充電。

6、優選的，所述安全頭盔的底部兩側外壁固定設有安全綁帶，所述安全綁帶的底部一端固定設有安全卡扣，通過安全綁帶與安全卡扣方便將本實用新型固定于使用者的頭部。

7、在上述技術方案中，本實用新型提供的技術效果和優點：

8、通過向上掰動旋轉塊與照明燈，塑料卡塊產生彈性形變張開，塑料卡塊底部固定有的限位卡齒與齒槽分離，塑料卡塊的另一端從定位插槽的內壁移出，便于將照明燈從安全頭盔的頂部進行拆卸，此時只需要將完好的照明燈通過塑料卡塊的底部插入定位插槽的內壁，塑料卡塊底部設有的限位卡齒自動卡入齒槽的內壁，便于將照明燈安裝于安全頭盔的頂部。

技術特征：

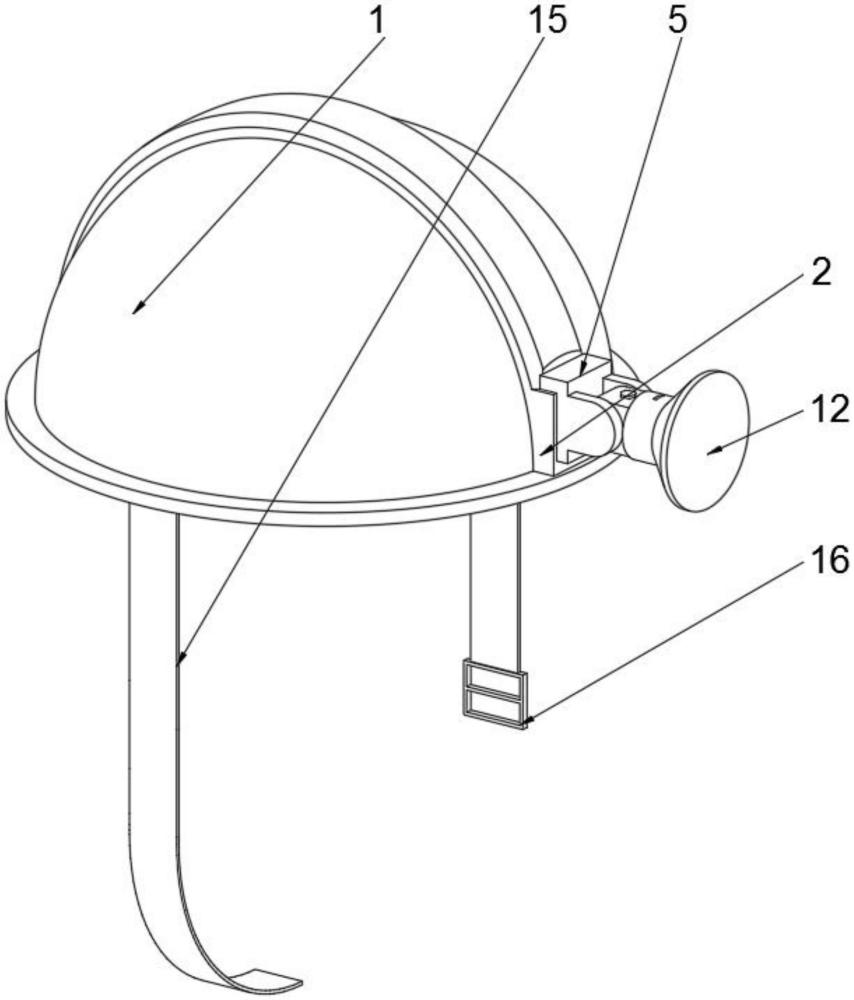

1.一種拆裝便攜的照明燈，包括安全頭盔(1)，其特征在于：所述安全頭盔(1)的頂部一側外壁固定設有固定塊(2)，所述固定塊(2)的頂部中央位置開有定位插槽(3)，所述固定塊(2)的底部外壁開有等距離分布的齒槽(4)，所述定位插槽(3)的內壁插接有塑料卡塊(5)，所述塑料卡塊(5)的底部一側內壁固定設有等距離分布的限位卡齒(7)，所述限位卡齒(7)的外壁輪廓和齒槽(4)的內壁輪廓相適配，所述塑料卡塊(5)的一側外壁固定設有兩個固定片(8)，兩個所述固定片(8)相對應的一側外壁固定設有固定軸(9)，所述塑料卡塊(5)的一側外壁設有旋轉塊(10)，所述旋轉塊(10)的一側外壁開有轉動孔(11)，所述轉動孔(11)的內壁和固定軸(9)的外壁過盈配合，所述旋轉塊(10)的一端外壁固定設有照明燈(12)。

2.根據權利要求1所述的一種拆裝便攜的照明燈，其特征在于：所述塑料卡塊(5)的底部一端開有倒角(6)。

3.根據權利要求1所述的一種拆裝便攜的照明燈，其特征在于：所述旋轉塊(10)的頂部外壁安裝設有開關按鈕(13)。

4.根據權利要求1所述的一種拆裝便攜的照明燈，其特征在于：所述照明燈(12)的頂部一側設有充電接口(14)。

5.根據權利要求1所述的一種拆裝便攜的照明燈，其特征在于：所述安全頭盔(1)的底部兩側外壁固定設有安全綁帶(15)，所述安全綁帶(15)的底部一端固定設有安全卡扣(16)。

技術總結
本技術公開了一種拆裝便攜的照明燈，包括安全頭盔，所述安全頭盔的頂部一側外壁固定設有固定塊，所述固定塊的頂部中央位置開有定位插槽，所述固定塊的底部外壁開有等距離分布的齒槽，所述定位插槽的內壁插接有塑料卡塊，所述塑料卡塊的底部一側內壁固定設有等距離分布的限位卡齒。本技術通過向上掰動旋轉塊與照明燈，塑料卡塊產生彈性形變張開，塑料卡塊底部固定有的限位卡齒與齒槽分離，塑料卡塊的另一端從定位插槽的內壁移出，便于將照明燈從安全頭盔的頂部進行拆卸，此時只需要將完好的照明燈通過塑料卡塊的底部插入定位插槽的內壁，塑料卡塊底部設有的限位卡齒自動卡入齒槽的內壁，便于將照明燈安裝于安全頭盔的頂部。

技術研發人員：陳澤云,雷才杰
受保護的技術使用者：廣東虹雨照明工程建設有限公司
技術研發日：20240728
技術公布日：2025/4/28
