本技術涉及吊燈，具體是指一種快速安裝固定的室內吊燈裝置。

背景技術：

1、吊燈是一種懸掛在天花板上的照明裝置，通常由一個或多個燈泡、燈罩和吊線組成。它可以提供室內的主要照明，也可以用作裝飾品，為房間增添美觀和氛圍。吊燈有不同的形狀、材質和風格，包括吊鏈、吊繩、吊桿等不同的安裝方式。它們廣泛應用于住宅、辦公室、商業場所等各種場合。

2、在安裝吊燈時，首先會在墻壁上打孔，然后將安裝板通過螺栓固定在墻壁上，然后將吊燈通過螺紋連接或者螺栓連接的方式與安裝板進行固定，然后根據吊燈的位置進行高度調節，通常使用多節連接套筒螺紋連接，然后根據高度添加或者減少連接套筒的數量，從而完成對高度的調節。

3、采用螺紋連接需要多次轉動，麻煩的同時容易使吊燈晃動產生碰撞，使用螺栓進行固定，需要對準螺紋孔，不方便進行操作，采用連接套筒的方式雖然可以對高度進行調節，但是靈活度不高，適應性不強。

技術實現思路

1、(一)解決的技術問題

2、本實用新型要解決的技術問題是采用螺紋連接需要多次轉動，麻煩的同時容易使吊燈晃動產生碰撞，使用螺栓進行固定，需要對準螺紋孔，不方便進行操作，采用連接套筒的方式雖然可以對高度進行調節，但是靈活度不高，適應性不強。

3、(二)技術方案

4、為解決上述技術問題，本實用新型提供的技術方案為：一種快速安裝固定的室內吊燈裝置，包括安裝殼，所述安裝殼上設有不少于一個的安裝孔，所述安裝殼上設有兩側對應布置的第一插槽，所述安裝殼上活動插接有安裝板，所述安裝板上設有第二插槽，所第二插槽內活動插接有與第一插槽配合的插塊，所述插塊一端與第二插槽內壁之間固定連接有第一彈簧，所述安裝板底面固定連接有連接柱，所述連接柱上套接有套筒，所述套筒上設有與連接柱配合的固定機構，所述套筒一端固定連接安裝蓋，所述安裝蓋底面螺紋連接有放置殼，所述放置殼上固定連接有不少于一個的連接管，所述連接管一端固定連接有燈。

5、作為改進，所述安裝殼上設有與插槽相通的插孔，所述插孔內活動插接有與插塊配合的推板。

6、作為改進，所述固定機構包括連接柱上不少于一個的定位槽，所述套筒上活動插接有定位柱，所述定位柱一端固定連接有與所述定位槽配合的固定塊，所述套筒內設有與固定塊配合的固定槽，所述固定塊與固定槽之間固定連接有套接在定位柱上的第二彈簧。

7、作為改進，所述插塊一端固定連接有限位柱，所述安裝板上設有與限位柱配合的限位槽，所述第一彈簧套接在所述限位柱上。

8、作為改進，所述推板與插塊上均設有兩側對應布置的卡塊，所述安裝殼與安裝板上設有與所述卡塊配合的卡槽。

9、作為改進，所述連接柱、安裝板、安裝殼上均設有通線孔。

10、(三)有益效果

11、本實用新型與現有技術相比的優點在于：

12、通過插塊與第一彈簧的作用，可以自動使安裝板與安裝殼進行固定，通過推板可以對安裝板與安裝殼進行拆卸，通過定位柱、固定塊、第二彈簧，方便對吊燈的高度進行調節，靈活性高，適應性強。

技術特征：

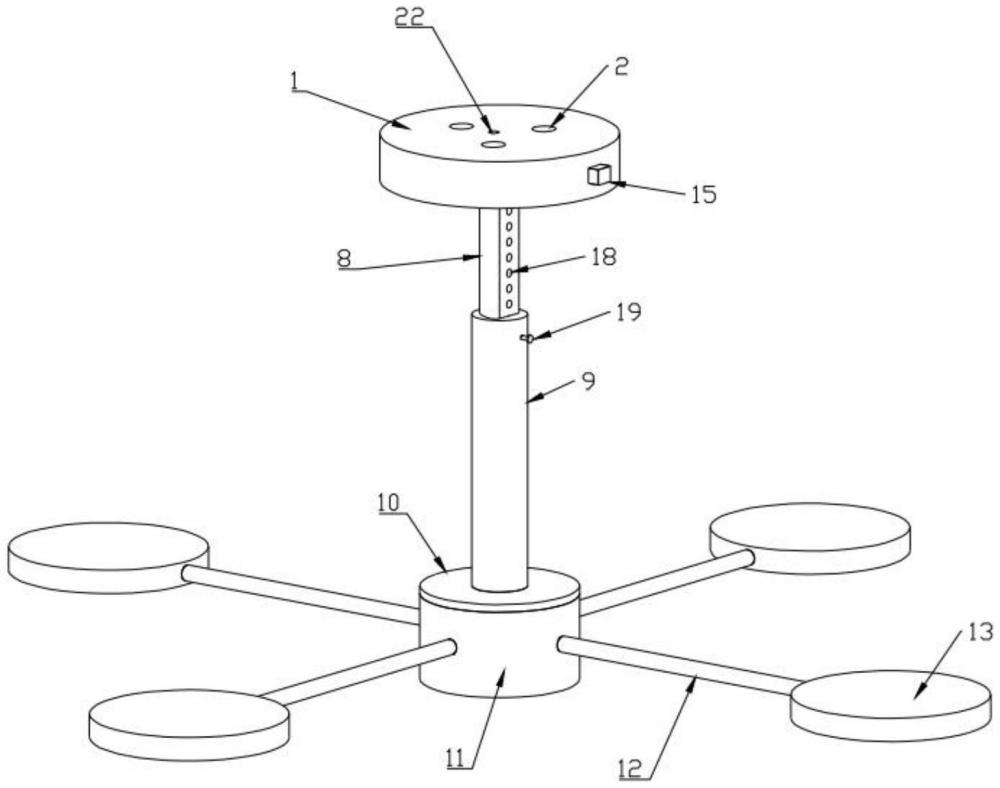

1.一種快速安裝固定的室內吊燈裝置，包括安裝殼(1)，所述安裝殼(1)上設有不少于一個的安裝孔(2)，其特征在于：所述安裝殼(1)上設有兩側對應布置的第一插槽(3)，所述安裝殼(1)上活動插接有安裝板(4)，所述安裝板(4)上設有第二插槽(5)，所第二插槽(5)內活動插接有與第一插槽(3)配合的插塊(6)，所述插塊(6)一端與第二插槽(5)內壁之間固定連接有第一彈簧(7)，所述安裝板(4)底面固定連接有連接柱(8)，所述連接柱(8)上套接有套筒(9)，所述套筒(9)上設有與連接柱(8)配合的固定機構，所述套筒(9)一端固定連接安裝蓋(10)，所述安裝蓋(10)底面螺紋連接有放置殼(11)，所述放置殼(11)上固定連接有不少于一個的連接管(12)，所述連接管(12)一端固定連接有燈(13)。

2.根據權利要求1所述的一種快速安裝固定的室內吊燈裝置，其特征在于：所述安裝殼(1)上設有與插槽(3)相通的插孔(14)，所述插孔(14)內活動插接有與插塊(6)配合的推板(15)。

3.根據權利要求1所述的一種快速安裝固定的室內吊燈裝置，其特征在于：所述固定機構包括連接柱(8)上不少于一個的定位槽(18)，所述套筒(9)上活動插接有定位柱(19)，所述定位柱(19)一端固定連接有與所述定位槽(18)配合的固定塊(20)，所述套筒(9)內設有與固定塊(20)配合的固定槽，所述固定塊(20)與固定槽之間固定連接有套接在定位柱(19)上的第二彈簧(21)。

4.根據權利要求1所述的一種快速安裝固定的室內吊燈裝置，其特征在于：所述插塊(6)一端固定連接有限位柱(16)，所述安裝板(4)上設有與限位柱(16)配合的限位槽，所述第一彈簧(7)套接在所述限位柱(16)上。

5.根據權利要求2所述的一種快速安裝固定的室內吊燈裝置，其特征在于：所述推板(15)與插塊(6)上均設有兩側對應布置的卡塊(17)，所述安裝殼(1)與安裝板(4)上設有與所述卡塊(17)配合的卡槽。

6.根據權利要求1所述的一種快速安裝固定的室內吊燈裝置，其特征在于：所述連接柱(8)、安裝板(4)、安裝殼(1)上均設有通線孔(22)。

技術總結
本技術涉及吊燈技術領域，公開了一種快速安裝固定的室內吊燈裝置，包括安裝殼，所述安裝殼上設有不少于一個的安裝孔，所述安裝殼上設有兩側對應布置的第一插槽，所述安裝殼上活動插接有安裝板，所述安裝板上設有第二插槽，所第二插槽內活動插接有與第一插槽配合的插塊，所述插塊一端與第二插槽內壁之間固定連接有第一彈簧，所述安裝板底面固定連接有連接柱，所述連接柱上套接有套筒，所述套筒上設有與連接柱配合的固定機構，所述套筒一端固定連接安裝蓋，本技術與現有技術相比優點在于，方便對吊燈進行固定，同時可以靈活調節吊燈的高度，適應性強。

技術研發人員：黃至瑋
受保護的技術使用者：東莞市國嘉五金制品有限公司
技術研發日：20240711
技術公布日：2025/4/28
