本技術涉及燈帶，尤其是涉及一種led線性燈帶安裝結構。

背景技術：

1、led線條燈系列是一種高端的柔性裝飾燈，其特點是耗電低，壽命長，高亮度，易彎曲，免維護等。特別適合室內外娛樂場所，建筑物輪廓勾畫及廣告牌的制作等，燈具外殼采用pvc拉制而成，線條鮮明，結構簡單。

2、例如，公告號為cn207298495u提供了一種貼片燈帶，包括：柔性基板和保護套；一個以上的貼片led芯片，保護套包括一底板，底板的兩側分別設置有一向上延伸的側板，兩塊側板和底板圍合形成一開口槽，柔性基板和貼片led芯片嵌裝于所述開口槽中，同時開口槽的開口處還設置有一透光板。

3、現有技術中的燈帶在安裝時，需要將燈帶本體整體穿入到保護套的開口槽內，再對燈帶本體進行固定，但是保護套的開口槽內空間狹小，并且長度較長，使燈帶不便于快速安裝和更換。

技術實現思路

1、本實用新型的目的在于克服上述技術不足，提出一種led線性燈帶安裝結構，解決現有技術中保護套的開口槽內空間狹小，并且長度較長，使燈帶不便于快速安裝和更換的技術問題。

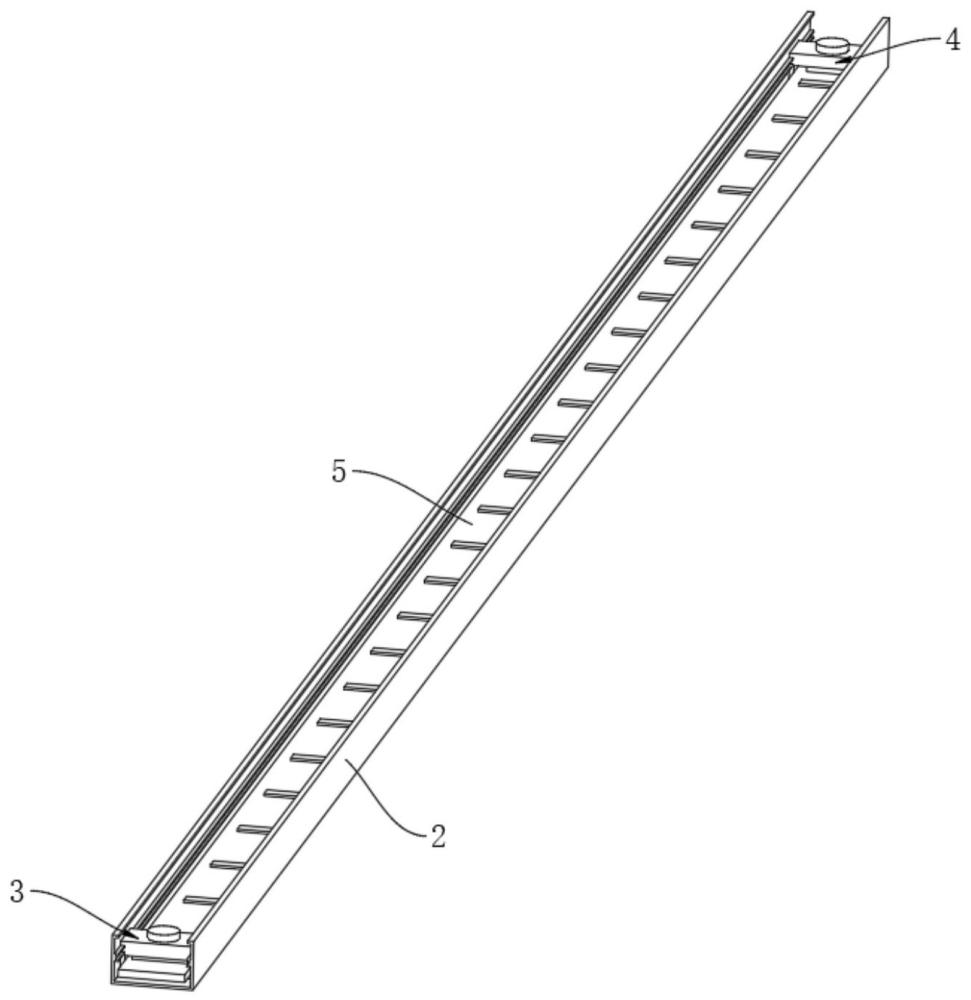

2、為達到上述技術目的，本實用新型的技術方案提供一種led線性燈帶安裝結構，包括：底座、燈罩以及固定部，所述底座用以安裝于墻面；所述燈罩與底座卡接相連，其靠近底座的一面上開設有貫穿燈罩兩端的安裝槽；所述固定部包括導向件以及活動件，所述導向件固定在安裝槽的一端，其內部具有一供燈帶穿過的導向口，所述活動件與安裝槽滑動連接，其內部設置有用于固定燈帶的夾持端，供以在活動件向背離導向件的方向滑動時，帶動燈帶通過導向口進入安裝槽內。

3、在一些實施例中，所述導向件包括固定框以及第一固定件，所述固定框固定于所述安裝槽內，且所述固定框的內部開設有所述導向口，所述第一固定件的一端與所述固定框相連，其另一端延伸到所述導向口內，并能夠相對燈帶移動，用于將燈帶抵緊固定于所述固定框。所述第一固定件包括第一螺桿、第一調節塊以及第一壓板，所述第一螺桿與所述固定框靠近底座的端面螺紋連接，且所述第一螺桿的一端固定有所述第一調節塊，另一端穿過所述固定框的端面并與所述第一壓板轉動連接，所述第一壓板內置于所述導向口。

4、在一些實施例中，所述活動件包括活動框，所述夾持端包括第二螺桿、第二調節塊以及第二壓板；所述活動框與所述安裝槽滑動連接，且所述活動框的內部開設有固定槽，所述第二螺桿與所述活動框靠近底座的端面螺紋連接，且所述第二螺桿的一端固定有所述第二調節塊，另一端穿過所述活動框的端面并與所述第二壓板轉動連接，所述第二壓板內置于所述固定槽。所述固定槽的一端貫穿所述活動框背離于底座的一端，所述夾持端還包括底板，所述底板相對設置在所述固定槽內，且所述底板的兩端與所述固定槽兩側開設的滑槽滑動連接，且所述底板背離第二壓板的一面與所述滑槽之間設置有彈性件。

5、在一些實施例中，所述安裝槽的側壁上設置有限位導軌，所述活動框的一側與所述限位導軌對應位置開設有限位槽，所述活動框通過所述限位槽與所述限位導軌滑動連接，所述限位導軌設置有兩條，兩條所述限位導軌分別設置在所述安裝槽內壁的兩側。

6、在一些實施例中，所述燈罩的兩側均設置有卡接板，兩個所述卡接板分別設位于所述底座的兩側，且兩個所述卡接板靠近所述底座的一側均開設有卡槽，所述底座的兩側均設置有與所述卡槽契合卡接相連的卡塊。

7、在一些實施例中，所述底座靠近所述燈罩的一面上沿長度方向開設有線槽，所述線槽的兩端分別貫穿所述底座的兩端，所述線槽和所述安裝槽之間設置有絕緣板。

8、與現有技術相比，本實用新型的有益效果包括：通過設置的底座、燈罩以及固定部，燈罩與底座卡接相連，使燈罩方便取下，以在安裝位置較高或外部操作空間較小，可取下燈罩并直接在燈罩上安裝燈帶，再將燈罩卡接連接在底座上即實現對燈帶的安裝，使燈帶安裝方便；設置的導向件固定在安裝槽內，并設置用于引導燈帶穿入到安裝槽內的引導口，設置的活動件滑動連接在安裝槽內，并設置用于固定燈帶一端的夾持端，夾持端將燈帶的一端固定后，驅動活動件向背離導向件的方向滑動，便能夠帶動燈帶通過導向口快速進入安裝槽內，以實現快速地將燈帶穿入到燈罩內，有利于提高燈帶的安裝效率。

技術特征：

1.一種led線性燈帶安裝結構，其特征在于，包括：

2.根據權利要求1所述的led線性燈帶安裝結構，其特征在于，所述導向件包括固定框以及第一固定件，所述固定框固定于所述安裝槽內，且所述固定框的內部開設有所述導向口，所述第一固定件的一端與所述固定框相連，其另一端延伸到所述導向口內，并能夠相對燈帶移動，用于將燈帶抵緊固定于所述固定框。

3.根據權利要求2所述的led線性燈帶安裝結構，其特征在于，所述第一固定件包括第一螺桿、第一調節塊以及第一壓板，所述第一螺桿與所述固定框靠近底座的端面螺紋連接，且所述第一螺桿的一端固定有所述第一調節塊，另一端穿過所述固定框的端面并與所述第一壓板轉動連接，所述第一壓板內置于所述導向口。

4.根據權利要求1所述的led線性燈帶安裝結構，其特征在于，所述活動件包括活動框，所述夾持端包括第二螺桿、第二調節塊以及第二壓板；

5.根據權利要求4所述的led線性燈帶安裝結構，其特征在于，所述固定槽的一端貫穿所述活動框背離于底座的一端，所述夾持端還包括底板，所述底板相對設置在所述固定槽內，且所述底板的兩端與所述固定槽兩側開設的滑槽滑動連接，且所述底板背離第二壓板的一面與所述滑槽之間設置有彈性件。

6.根據權利要求5所述的led線性燈帶安裝結構，其特征在于，所述安裝槽的側壁上設置有限位導軌，所述活動框的一側與所述限位導軌對應位置開設有限位槽，所述活動框通過所述限位槽與所述限位導軌滑動連接。

7.根據權利要求6所述的led線性燈帶安裝結構，其特征在于，所述限位導軌設置有兩條，兩條所述限位導軌分別設置在所述安裝槽內壁的兩側。

8.根據權利要求1所述的led線性燈帶安裝結構，其特征在于，所述燈罩的兩側均設置有卡接板，兩個所述卡接板分別設位于所述底座的兩側，且兩個所述卡接板靠近所述底座的一側均開設有卡槽，所述底座的兩側均設置有與所述卡槽契合卡接相連的卡塊。

9.根據權利要求1所述的led線性燈帶安裝結構，其特征在于，所述底座靠近所述燈罩的一面上沿長度方向開設有線槽，所述線槽的兩端分別貫穿所述底座的兩端。

10.根據權利要求9所述的led線性燈帶安裝結構，其特征在于，所述線槽和所述安裝槽之間設置有絕緣板。

技術總結
本技術公開了一種LED線性燈帶安裝結構，屬于燈帶技術領域，包括：底座、燈罩以及固定部，所述底座用以安裝于墻面；所述燈罩與底座卡接相連，其靠近底座的一面上開設有貫穿燈罩兩端的安裝槽；所述固定部包括導向件以及活動件，所述導向件固定在安裝槽的一端，其內部具有一供燈帶穿過的導向口，所述活動件與安裝槽滑動連接，其內部設置有用于固定燈帶的夾持端，供以在活動件向背離導向件的方向滑動時，帶動燈帶通過導向口進入安裝槽內；本裝置能夠快速地將燈帶穿入到燈罩內，有利于提高燈帶的安裝效率。

技術研發人員：翟校興,吳凡,康麗莉
受保護的技術使用者：武漢欣鵬環境藝術工程有限公司
技術研發日：20240709
技術公布日：2025/4/28
