本技術涉及燈具的，尤其是一種防眩光面板燈。

背景技術：

1、隨著社會的不斷進步，燈具行業得到了快速的發展。目前市場上的燈具種類很多，其中面板燈是重要的組成部分。面板燈的結構很多，但是大都是采用卡扣方式進行裝配使用；可以滿足人們快速裝配的使用需求；但是在長期的使用過程中，常常會出現如下問題：一、熱脹冷縮、老化等脫扣現象嚴重，導致其出現松動掉落現象，給人們的正常使用帶來很大的安全隱患；二、防眩光效果會隨著時間的推移逐漸弱化，使用舒適性變差。

技術實現思路

1、本實用新型要解決的技術問題是：為了解決上述背景技術中存在的問題，提供的是一種防眩光面板燈，采用三層卡接式結構和鋼絲繩有效配合，在很大程度上解決熱脹冷縮帶來的松扣問題，從而提高整體面板燈的裝配強度；通過擴散板和燈罩的有效配合提高整體防眩光效果，便于廣泛推廣和使用。

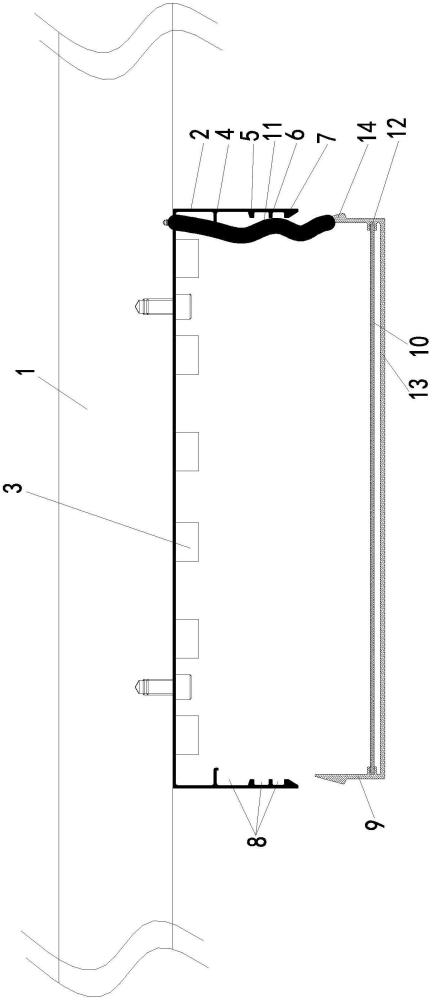

2、本實用新型解決其技術問題所采用的技術方案是：一種防眩光面板燈，包括安裝在墻體上的橫梁，所述的橫梁下端面上安裝燈槽，所述的燈槽呈下端開口的殼體結構，所述的燈槽內頂部端面上均勻安裝led防水燈條模組；所述的燈槽內兩側壁上沿高度方向上依次間隔設置第一凸起、第二凸起和第三凸起；所述的燈槽下部兩端設置第一卡鉤，所述的第一凸起、第二凸起、第三凸起與第一卡鉤之間相互間距依次形成三層卡扣槽；所述的三層卡扣槽內卡設燈罩，所述的燈罩截面呈上端開口的殼體結構，所述的燈罩內水平安裝擴散板；所述的燈罩的一端通過鋼絲繩固定在燈槽內。

3、進一步地限定，上述技術方案中，所述的燈罩內兩側設置安裝槽口，所述的擴散板卡設在安裝槽口內；這樣的設計是為了實現便于擴散板的自由裝卸。

4、進一步地限定，上述技術方案中，所述的鋼絲繩一端通過螺釘固定在燈罩端部，所述的鋼絲繩另一端通過螺釘固定在燈槽內；可進一步的提高燈罩與燈罩的連接強度，避免出現燈罩掉落現象。

5、進一步地限定，上述技術方案中，所述的燈罩底部端面設置棱晶板，所述的棱晶板與擴散板之間的間距為1-5mm；這樣的設計可提高整體配合后的防眩光效果。

6、進一步地限定，上述技術方案中，所述的燈罩上部兩端也設置第二卡鉤，所述的燈罩通過第二卡鉤卡設在第一卡鉤上固定連接；這樣的設計實現燈罩與燈槽的一次連接固定。

7、進一步地限定，上述技術方案中，所述的燈罩下端面與第一卡鉤底部距離為3-8mm。

8、本實用新型的有益效果是：本實用新型提出的一種防眩光面板燈，采用三層卡接式結構和鋼絲繩有效配合，在很大程度上解決熱脹冷縮帶來的松扣問題，從而提高整體面板燈的裝配強度；通過擴散板和燈罩的有效配合提高整體防眩光效果，便于廣泛推廣和使用。

技術特征：

1.一種防眩光面板燈，其特征在于：包括安裝在墻體上的橫梁，所述的橫梁下端面上安裝燈槽，所述的燈槽呈下端開口的殼體結構，所述的燈槽內頂部端面上均勻安裝led防水燈條模組；所述的燈槽內兩側壁上沿高度方向上依次間隔設置第一凸起、第二凸起和第三凸起；所述的燈槽下部兩端設置第一卡鉤，所述的第一凸起、第二凸起、第三凸起與第一卡鉤之間相互間距依次形成三層卡扣槽；所述的三層卡扣槽內卡設燈罩，所述的燈罩截面呈上端開口的殼體結構，所述的燈罩內水平安裝擴散板；所述的燈罩的一端通過鋼絲繩固定在燈槽內。

2.根據權利要求1所述的一種防眩光面板燈，其特征在于：所述的燈罩內兩側設置安裝槽口，所述的擴散板卡設在安裝槽口內。

3.根據權利要求1所述的一種防眩光面板燈，其特征在于：所述的鋼絲繩一端通過螺釘固定在燈罩端部，所述的鋼絲繩另一端通過螺釘固定在燈槽內。

4.根據權利要求1所述的一種防眩光面板燈，其特征在于：所述的燈罩底部端面設置棱晶板，所述的棱晶板與擴散板之間的間距為1-5mm。

5.根據權利要求1所述的一種防眩光面板燈，其特征在于：所述的燈罩上部兩端也設置第二卡鉤，所述的燈罩通過第二卡鉤卡設在第一卡鉤上固定連接。

6.根據權利要求1所述的一種防眩光面板燈，其特征在于：所述的燈罩下端面與第一卡鉤底部距離為3-8mm。

技術總結
本技術涉及一種防眩光面板燈，其包括安裝在墻體上的橫梁，橫梁下端面上安裝燈槽，燈槽呈下端開口的殼體結構，燈槽內頂部端面上均勻安裝LED防水燈條模組；燈槽內兩側壁上沿高度方向上依次間隔設置第一凸起、第二凸起和第三凸起；燈槽下部兩端設置第一卡鉤，第一凸起、第二凸起、第三凸起與第一卡鉤之間相互間距依次形成三層卡扣槽；三層卡扣槽內卡設燈罩，燈罩截面呈上端開口的殼體結構，燈罩內水平安裝擴散板；燈罩的一端通過鋼絲繩固定在燈槽內。該防眩光面板燈，采用三層卡接式結構和鋼絲繩有效配合，在很大程度上解決熱脹冷縮帶來的松扣問題，從而提高整體面板燈的裝配強度；通過擴散板和燈罩的有效配合提高整體防眩光效果。

技術研發人員：劉凱,楊謨勝,盧燦
受保護的技術使用者：江蘇品正光電科技有限公司
技術研發日：20240730
技術公布日：2025/4/28
