本技術涉及燈具，尤其涉及一種組合式燈具吊滑壓鑄件。

背景技術：

1、燈具在人們的日常生活中起著至關重要的作用，而組合式燈具吊滑則是一種新型的燈具裝置，用于懸掛和移動燈具，使燈具在空間中自由滑動，以達到更好的照明效果。

2、現有的組合式燈具吊滑壓鑄件在對燈具本體進行拆裝時通常需要借助工具來完成，這種操作方式較為繁瑣，需要耗費較長時間，從而影響工作效率，而且燈具本體長期暴露在外界環境下，表面容易沾滿灰塵，影響照明效果，因此需要定期對其進行拆裝清潔，現有的組合式燈具吊滑壓鑄件無法實現快速拆裝，增加了燈具的維護難度。

技術實現思路

1、本實用新型提出一種組合式燈具吊滑壓鑄件，通過螺栓、彈簧和安裝組件配合，能夠便于快速對燈具本體進行拆裝，為日常維護和檢修帶來了極大的便利，大大減少了繁瑣的操作，節省了時間和精力。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種組合式燈具吊滑壓鑄件，包括支架，支架一側安裝有滑槽，滑槽上滑動連接滑塊，滑塊上設置有支撐板，滑塊頂端安裝有固定把手，支撐板一側設置有連接塊；

4、還包括安裝組件和螺栓，安裝組件安裝在連接塊一側，安裝組件包括安裝板，安裝板一側安裝有燈管夾，燈管夾一側設置有墊片，墊片通過螺栓螺紋連接燈具本體，螺栓一端設置有彈簧。

5、優選的，滑槽垂直設置于支架外壁一側，滑塊頂端設置有螺紋孔，固定把手貫穿螺紋孔螺紋連接在滑塊上。

6、優選的，固定把手兩端分別設置有安裝孔，支撐板通過連接塊連接安裝組件。

7、優選的，安裝板兩端分別設置有兩個燈管夾和墊片，燈管夾、墊片和燈具本體的相匹配位置分別開設有連接孔。

8、優選的，螺栓貫穿螺紋連接在燈管夾、墊片和燈具本體上的連接孔上，墊片通過螺栓螺紋連接燈具本體，彈簧一端抵觸在燈具本體的連接孔內壁底部。

9、本實用新型具有以下有益效果：

10、本實用新型通過螺栓、彈簧和安裝組件配合，能夠便于快速對燈具本體進行拆裝，為日常維護和檢修帶來了極大的便利，大大減少了繁瑣的操作，節省了時間和精力，提高了工作效率，確保照明效果不受影響，為生產和生活提供了穩定的光照環境，使得燈具的維護和更換變得更加容易和快捷，而且可以根據實際需求靈活調整燈具的位置和角度，滿足不同場景下的照明需求。

技術特征：

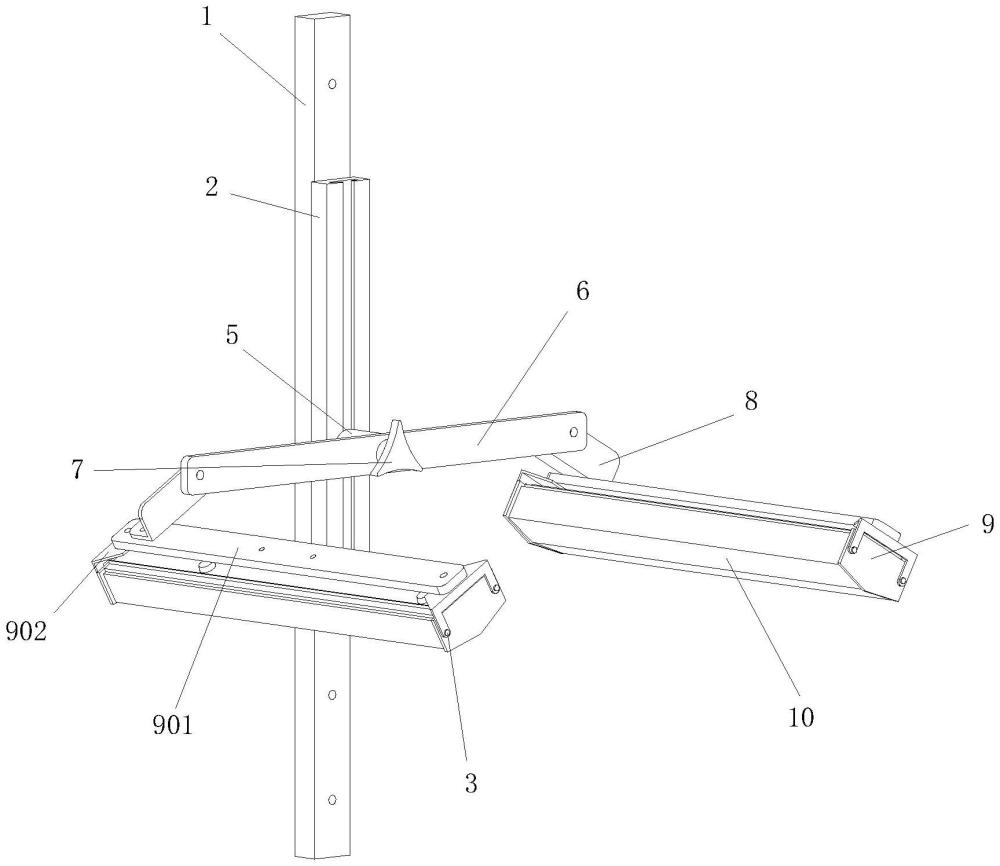

1.一種組合式燈具吊滑壓鑄件，包括支架(1)，其特征在于：所述支架(1)一側安裝有滑槽(2)，所述滑槽(2)上滑動連接滑塊(5)，所述滑塊(5)上設置有支撐板(6)，所述滑塊(5)頂端安裝有固定把手(7)，所述支撐板(6)一側設置有連接塊(8)；

2.根據權利要求1所述的一種組合式燈具吊滑壓鑄件，其特征在于：所述滑槽(2)垂直設置于支架(1)外壁一側，所述滑塊(5)頂端設置有螺紋孔，所述固定把手(7)貫穿螺紋孔螺紋連接在滑塊(5)上。

3.根據權利要求1所述的一種組合式燈具吊滑壓鑄件，其特征在于：所述固定把手(7)兩端分別設置有安裝孔，所述支撐板(6)通過連接塊(8)連接安裝組件(9)。

4.根據權利要求1所述的一種組合式燈具吊滑壓鑄件，其特征在于：所述安裝板(901)兩端分別設置有兩個燈管夾(902)和墊片(903)，所述燈管夾(902)、墊片(903)和燈具本體(10)的相匹配位置分別開設有連接孔。

5.根據權利要求4所述的一種組合式燈具吊滑壓鑄件，其特征在于：所述螺栓(3)貫穿螺紋連接在燈管夾(902)、墊片(903)和燈具本體(10)上的連接孔上，所述墊片(903)通過螺栓(3)螺紋連接燈具本體(10)，所述彈簧(4)一端抵觸在燈具本體(10)的連接孔內壁底部。

技術總結
本技術公開了一種組合式燈具吊滑壓鑄件，包括支架，支架一側安裝滑槽，滑槽上滑動連接滑塊，滑塊上設置有支撐板，滑塊頂端安裝固定把手，支撐板一側設置有連接塊，還包括安裝組件和螺栓，安裝組件安裝在連接塊一側，安裝組件包括安裝板，安裝板一側安裝有燈管夾，燈管夾一側設置有墊片，墊片通過螺栓螺紋連接燈具本體，螺栓一端設置有彈簧。通過螺栓、彈簧和安裝組件配合，能夠便于快速對燈具本體進行拆裝，為日常維護和檢修帶來了極大的便利，減少繁瑣的操作，節省時間和精力，提高工作效率，確保照明效果不受影響，為生產和生活提供了穩定的光照環境，使燈具的維護和更換變得更加容易和快捷，可以根據實際需求靈活調整燈具的位置和角度。

技術研發人員：王剛,溫誠,鄧萍梅
受保護的技術使用者：東莞市力拓五金壓鑄有限公司
技術研發日：20240801
技術公布日：2025/4/28
