本技術屬于圣誕燈串組件，尤其涉及圣誕燈串組件。

背景技術：

1、圣誕燈串常用于西方圣誕節的裝飾，可安裝在室內的圣誕樹上，也可懸掛在屋外的陽臺等地方。傳統的圣誕燈串通常是把燈泡(如螢光燈)焊接在銅線或者帶狀柔性線路板上，再連接電源發光。后來發展為采用柔性線路板(fpc)做載體，這種工藝更簡便，質量更易控制，壽命更長，顏色和亮度也更高。然而，現有的圣誕燈串技術存在一些問題。例如，當懸掛式圣誕燈串安裝在屋外時，盡管垂直燈串底部會安裝配重塊，但受到整個燈串整體面積的影響，外部強風仍可能會把整個燈串吹得亂晃，甚至容易將其吹到與屋外的屋頂相撞，從而損壞整個懸掛式圣誕燈。另外，傳統的圣誕燈串是以電阻絲或單純led作為串聯電路點燈的應用，不同燈泡數的燈串，其使用的電壓、電流也不相同。這導致每種不同燈泡數的燈串之間燈泡無法通用，更無法外接需要固定、穩定電壓的冷光片、變色led、聲音、震動小馬達等裝置組件，限制了圣誕燈串的利用價值。為了解決這些問題，相關技術人員研發了各種改進方案。例如，有的方案在懸掛桿中心處頂部增加抗風裝置，通過調節該裝置的長度，可對懸掛式圣誕燈串進行加固，使其在受到強風時更加穩定和安全；還有的方案設計了連接圣誕燈串的驅動電路裝置，能夠擷取燈串原有不同的電壓、電流并轉換為穩定電壓，以驅動外接發光、聲音或馬達等裝置組件，提高了圣誕燈串的實用價值。同時，也有針對大型建筑裝飾用藍牙圣誕燈串的改進，通過設置定位機構對燈串線路進行固定，防止其被扯斷，避免藍牙系統損壞，增加了實用性和使用壽命。但就目前的設備來說，設備使用完畢后，不能進行自動收納，通常會采用手動收納，收納過程較為繁瑣，同時，如果設備掛在高處，工作人員進行收納時，可能會有高處墜落風險，容易危及自身安全，需要加以改進。

技術實現思路

1、本實用新型的目的在于提供圣誕燈串組件，以至少能夠解決上述所提及的現有技術存在的問題。

2、為實現上述目的，本實用新型實施例提供的圣誕燈串組件，包括：固定架，所述固定架的內部套設有小型電機，所述小型電機的輸出端固定有轉動柱，所述轉動柱的表面安裝有收卷圈，所述收卷圈的表面安裝有燈串，所述固定架的頂端安裝有放置盒，所述放置盒的內部套設有轉動桿，所述轉動桿的外表面安裝有防護帆布，所述轉動桿的表面安裝有齒輪一，所述放置盒的一端內部套設有發條彈簧，所述固定架的底端表面貫穿開設有凹槽，所述轉動桿的一端表面安裝有絲繩，所述防護帆布的另一端安裝有固定桿，所述固定桿的一端底面安裝有轉動板一，所述固定桿的另一端底面安裝有轉動板二，所述轉動板二的表面安裝有轉動管，所述轉動管的另一端安裝有齒輪二。

3、可選地，所述固定架的兩端開設有轉動槽，所述轉動板一、轉動板二以及轉動管均套設在轉動槽的內部。

4、可選地，所述轉動柱套設在固定架的內部，所述發條彈簧的一端與放置盒的內部表面相連接，所述發條彈簧的另一端與轉動桿的表面相連接。

5、可選地，所述齒輪一的表面與齒輪二的表面相嚙合。

6、可選地，所述絲繩的另一端固定安裝有拉動握把，所述絲繩的表面固定安裝有掛鉤。

7、可選地，所述燈串的底端固定安裝有連接柱，所述連接柱的一端固定安裝有插塊，所述連接柱的另一端表面開設有插槽，所述連接柱的表面固定安裝有限位板，所述連接柱的外表面套設有限位管，所述連接柱的表面套設有彈簧。

8、可選地，所述彈簧的一端與限位管的表面相連接，所述彈簧的另一端與限位板的表面相連接。

9、本實用新型實施例提供的圣誕燈串組件中的上述一個或多個技術方案至少具有如下技術效果之一：

10、1.本實用新型的圣誕燈串組件，通過設置該固定架、小型電機、轉動柱、收卷圈、燈串、放置盒、轉動桿、防護帆布、齒輪一、發條彈簧、凹槽、絲繩、固定桿等結構，在設備使用完畢后，通過設置收卷圈、電機等結構，能夠將設備進行自動收納收納過程較為簡單，如果設備掛在高處，有效保證工作人員人身安全，同時，通過設置防護帆布、發條彈簧等結構，能夠在收納完畢后，有效保護設備，避免發生損壞，提高設備的防護效果。

11、2.本實用新型的圣誕燈串組件，通過設置該連接柱、插塊、插槽、限位板、限位管、彈簧等結構，在設備進行使用的過程中，能夠快速連接多個燈串進行使用，通過連接柱、插塊、插槽、限位板、限位管和彈簧的設置，方便了燈串之間的連接和拆卸，同時能夠保證連接的穩定性和靈活性，彈簧和限位管能夠防止連接松動，提高設備的實用性。

技術特征：

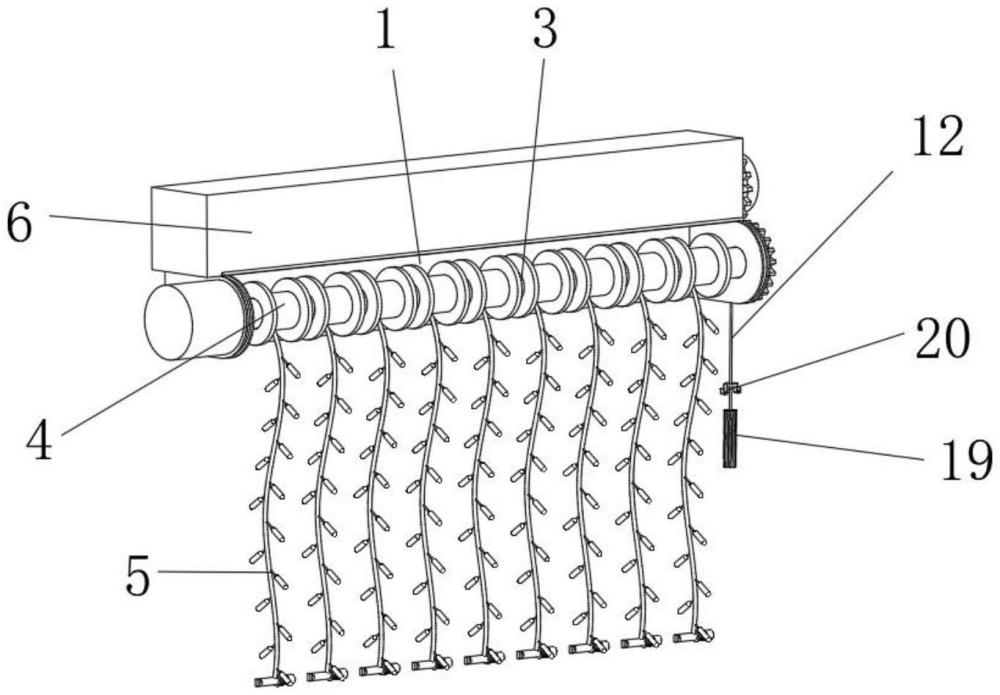

1.圣誕燈串組件，包括固定架(1)，其特征在于：所述固定架(1)的內部套設有小型電機(2)，所述小型電機(2)的輸出端固定有轉動柱(3)，所述轉動柱(3)的表面安裝有收卷圈(4)，所述收卷圈(4)的表面安裝有燈串(5)，所述固定架(1)的頂端安裝有放置盒(6)，所述放置盒(6)的內部套設有轉動桿(7)，所述轉動桿(7)的外表面安裝有防護帆布(8)，所述轉動桿(7)的表面安裝有齒輪一(9)，所述放置盒(6)的一端內部套設有發條彈簧(10)，所述固定架(1)的底端表面貫穿開設有凹槽(11)，所述轉動桿(7)的一端表面安裝有絲繩(12)，所述防護帆布(8)的另一端安裝有固定桿(13)，所述固定桿(13)的一端底面安裝有轉動板一(14)，所述固定桿(13)的另一端底面安裝有轉動板二(15)，所述轉動板二(15)的表面安裝有轉動管(16)，所述轉動管(16)的另一端安裝有齒輪二(17)。

2.根據權利要求1所述的圣誕燈串組件，其特征在于：所述固定架(1)的兩端表面開設有轉動槽(18)，所述轉動板一(14)、轉動板二(15)以及轉動管(16)均套設在轉動槽(18)的內部。

3.根據權利要求1所述的圣誕燈串組件，其特征在于：所述轉動柱(3)套設在固定架(1)的內部，所述發條彈簧(10)的一端與放置盒(6)的內部表面相連接，所述發條彈簧(10)的另一端與轉動桿(7)的表面相連接。

4.根據權利要求1所述的圣誕燈串組件，其特征在于：所述齒輪一(9)的表面與齒輪二(17)的表面相嚙合。

5.根據權利要求1所述的圣誕燈串組件，其特征在于：所述絲繩(12)的另一端固定安裝有拉動握把(19)，所述絲繩(12)的表面固定安裝有掛鉤(20)。

6.根據權利要求1所述的圣誕燈串組件，其特征在于：所述燈串(5)的底端固定安裝有連接柱(21)，所述連接柱(21)的一端固定安裝有插塊(22)，所述連接柱(21)的另一端開設有插槽(23)，所述連接柱(21)的表面固定安裝有限位板(24)，所述連接柱(21)的外表面套設有限位管(25)，所述連接柱(21)的表面套設有彈簧(26)。

7.根據權利要求6所述的圣誕燈串組件，其特征在于：所述彈簧(26)的一端與限位管(25)的表面相連接，所述彈簧(26)的另一端與限位板(24)的表面相連接。

技術總結
本技術屬于圣誕燈串組件技術領域，尤其涉及圣誕燈串組件，包括固定架，所述固定架的內部套設有小型電機，所述小型電機的輸出端固定有轉動柱，所述轉動柱的表面安裝有收卷圈，所述收卷圈的表面安裝有燈串，所述固定架的頂端安裝有放置盒。本技術，通過設置該固定架、小型電機、轉動柱、收卷圈、燈串、放置盒、轉動桿、防護帆布、齒輪一、發條彈簧、凹槽、絲繩、固定桿等結構，在設備使用完畢后，通過設置收卷圈、電機等結構，能夠將設備進行自動收納收納過程較為簡單，如果設備掛在高處，有效保證工作人員人身安全，同時，通過設置防護帆布、發條彈簧等結構，能夠在收納完畢后，有效保護設備，避免發生損壞，提高設備的防護效果。

技術研發人員：劉海堂
受保護的技術使用者：東莞市英杰燈飾禮品有限公司
技術研發日：20240731
技術公布日：2025/4/28
