本發明涉及照明裝置的，尤其涉及一種室內設計光照效果模擬燈具。

背景技術：

1、室內燈光設計是室內裝飾中一個極其重要的環節，它不僅關乎空間的照明功能，還影響著氛圍的營造、空間層次的展現以及居住者的情緒與健康，良好的燈光設計能夠提升空間美感，增強居住或工作的舒適度。

2、目前，設計師在對室內燈光進行設計時，通常會先利用電腦軟件通過三維模擬出燈光的位置、亮度、范圍、色溫等照明的效果，然后按照設計的圖紙進行燈光的相關施工；然而，在采用上述方式進行室內燈光設計時，由于采用三維軟件模擬燈光效果無法最真實的體現燈光效果，會導致客戶驗收后的效果與三維軟件模擬的燈光效果有偏差，并且受到家具和用戶個人喜好的影響，會導致后期燈光位置等屬性出現偏差的情況；而采用在現實中的室內進行燈光模擬，則需要人工進行布線、燈具固定等操作，并且在模擬觀察過程中，還需要人工不斷改變燈光的角度、位置來達到不同的照明效果，并且為了匹配合適的燈光效果，還需由人工更換不同類型的透鏡、聚光杯和燈罩，以此通過不同的透鏡、聚光杯和燈罩組成來形成不同類型的燈光效果，導致其操作過程不僅麻煩，而且費時費力。

技術實現思路

1、有鑒于此，本發明提供一種室內設計光照效果模擬燈具，能夠解決設計師在對室內燈光進行設計時，若采用三維軟件模擬燈光效果則無法最真實的體現燈光效果，容易導致燈光效果存在偏差，而在現實中進行燈光模擬，則其操作過程不僅麻煩，而且費時費力的缺點。

2、本發明的技術方案是：一種室內設計光照效果模擬燈具，包括有電動吸盤，還包括有旋轉框、無刷電機、連接殼、蓄電池、連接架ⅰ、活動架、燈珠、伺服電機ⅰ、連桿、調節框ⅰ、透鏡、升降機構、旋轉機構、調節機構和切換機構，旋轉框轉動連接于電動吸盤上，無刷電機安裝于旋轉框上，連接殼連接于無刷電機上，蓄電池安裝于連接殼上，連接架ⅰ連接于連接殼上，活動架滑動安裝于連接架ⅰ上，燈珠安裝于活動架上，伺服電機ⅰ安裝于連接殼上，連桿連接于伺服電機ⅰ的輸出軸上，調節框ⅰ連接于連桿上，燈珠位于調節框ⅰ的內側，調節框ⅰ上呈環形間隔安裝有透鏡，升降機構用于驅動活動架在連接架ⅰ上進行滑動，旋轉機構用于驅動旋轉框進行旋轉，調節機構用于調節燈珠照射出的燈光效果，切換機構用于切換燈珠照射出的燈光效果。

3、進一步，升降機構包括有彈簧、齒塊和全齒輪ⅰ，彈簧兩端分別連接于連接架ⅰ和活動架上，齒塊安裝于活動架上，全齒輪ⅰ安裝于連桿上，齒塊與全齒輪ⅰ嚙合。

4、進一步，旋轉機構包括有齒環、減速電機和全齒輪ⅱ，齒環連接于旋轉框內部，減速電機安裝于電動吸盤上，全齒輪ⅱ連接于減速電機的輸出軸上，全齒輪ⅱ與齒環嚙合。

5、進一步，調節機構還包括有電動推桿ⅰ、連接架ⅱ、調節框ⅱ、聚光杯和驅動件ⅰ，電動推桿ⅰ安裝于連接殼上，連接架ⅱ連接于電動推桿ⅰ的伸縮桿上，調節框ⅱ轉動連接于連接架ⅱ上，調節框ⅱ位于連桿和調節框ⅰ的外側，調節框ⅱ上呈環形間隔安裝有聚光杯，聚光杯位于透鏡的外側，驅動件ⅰ用于驅動調節框ⅱ進行旋轉。

6、進一步，驅動件ⅰ包括有伺服電機ⅱ和齒輪箱ⅰ，伺服電機ⅱ安裝于連接架ⅱ上，齒輪箱ⅰ安裝于伺服電機ⅱ的輸出軸與調節框ⅱ之間，且齒輪箱ⅰ用于伺服電機ⅱ的輸出軸與調節框ⅱ之間進行傳動。

7、進一步，切換機構還包括有電動推桿ⅱ、連接架ⅲ、調節框ⅲ、燈罩和驅動件ⅱ，電動推桿ⅱ安裝于連接殼上，連接架ⅲ連接于電動推桿ⅱ的伸縮桿上，調節框ⅲ轉動連接于連接架ⅲ上，調節框ⅲ位于調節框ⅱ的外側，調節框ⅲ上呈環形間隔安裝有燈罩，燈罩位于聚光杯的外側，驅動件ⅱ用于驅動調節框ⅲ進行旋轉。

8、進一步，驅動件ⅱ包括有伺服電機ⅲ和齒輪箱ⅱ，伺服電機ⅲ安裝于連接架ⅲ上，齒輪箱ⅱ安裝于伺服電機ⅲ的輸出軸與調節框ⅲ之間，且齒輪箱ⅱ用于伺服電機ⅲ的輸出軸與調節框ⅲ之間進行傳動。

9、進一步，還包括有頂起機構，頂起機構包括有連接管、多節伸縮長桿和卡接頭，連接管連接于旋轉框上，多節伸縮長桿設于連接管內，卡接頭連接于多節伸縮長桿的端部，連接管內開有卡接槽。

10、有益效果為：1、本發明通過燈珠、透鏡、調節機構和切換機構配合，能夠利用燈珠、透鏡、聚光杯和燈罩模擬出燈具照出的燈光效果，并且通過切換透鏡、聚光杯和燈罩即可模擬不同類型的燈具，之后再通過無刷電機和旋轉機構配合，能夠調節燈具的照射角度及范圍，以此模擬燈具通過改變照射的角度、位置來達到不同的照明效果，不僅能夠最真實的體現燈光效果，而且操作簡單，省時省力。

11、2、本發明通過設置連接架ⅰ、活動架和升降機構，能夠驅動活動架在連接架ⅰ上進行滑動，以此帶動燈珠遠離調節框ⅰ上的透鏡，從而使透鏡在跟隨調節框ⅰ旋轉時能夠減少與燈珠之間的磨損，進而對燈珠和透鏡進行防護。

12、3、本發明通過設置頂起機構，能夠手持多節伸縮長桿將電動吸盤頂入或推入指定位置(天花板或墻上)，如此，即可便于設計師將電動吸盤吸附在指定位置，從而方便設計師使用。

技術特征：

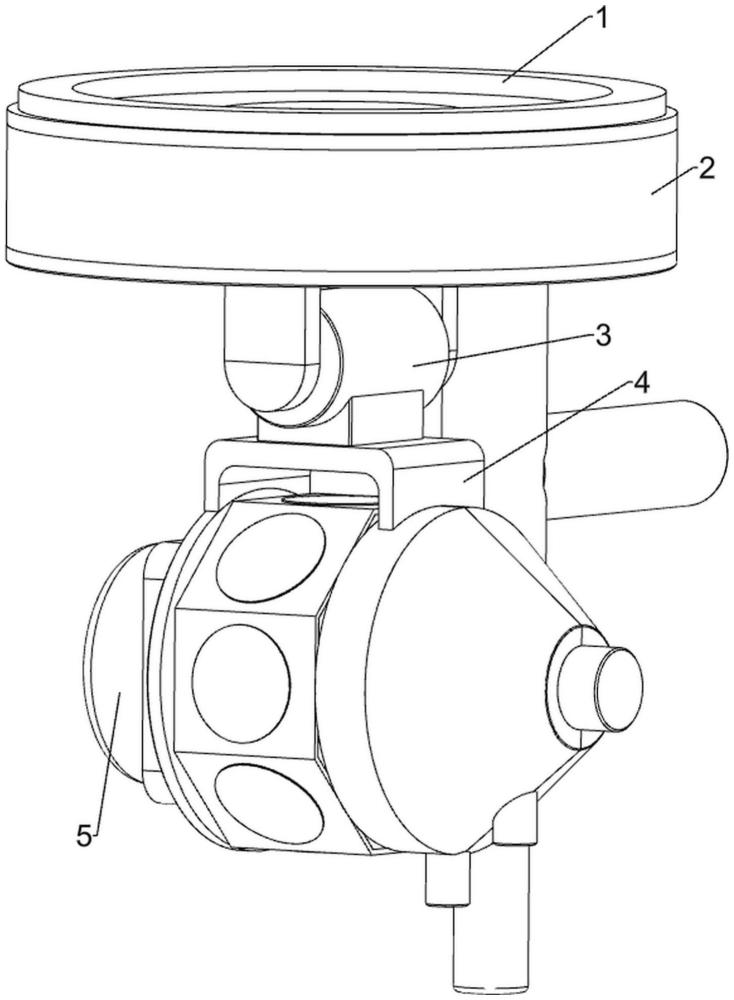

1.一種室內設計光照效果模擬燈具，包括有電動吸盤(1)，其特征在于，還包括有旋轉框(2)、無刷電機(3)、連接殼(4)、蓄電池(5)、連接架ⅰ(6)、活動架(7)、燈珠(8)、伺服電機ⅰ(9)、連桿(10)、調節框ⅰ(11)、透鏡(12)、升降機構、旋轉機構、調節機構和切換機構，旋轉框(2)轉動連接于電動吸盤(1)上，無刷電機(3)安裝于旋轉框(2)上，連接殼(4)連接于無刷電機(3)上，蓄電池(5)安裝于連接殼(4)上，連接架ⅰ(6)連接于連接殼(4)上，活動架(7)滑動安裝于連接架ⅰ(6)上，燈珠(8)安裝于活動架(7)上，伺服電機ⅰ(9)安裝于連接殼(4)上，連桿(10)連接于伺服電機ⅰ(9)的輸出軸上，調節框ⅰ(11)連接于連桿(10)上，燈珠(8)位于調節框ⅰ(11)的內側，調節框ⅰ(11)上呈環形間隔安裝有透鏡(12)，升降機構用于驅動活動架(7)在連接架ⅰ(6)上進行滑動，旋轉機構用于驅動旋轉框(2)進行旋轉，調節機構用于調節燈珠(8)照射出的燈光效果，切換機構用于切換燈珠(8)照射出的燈光效果。

2.根據權利要求1所述的一種室內設計光照效果模擬燈具，其特征在于，升降機構包括有彈簧(13)、齒塊(14)和全齒輪ⅰ(15)，彈簧(13)兩端分別連接于連接架ⅰ(6)和活動架(7)上，齒塊(14)安裝于活動架(7)上，全齒輪ⅰ(15)安裝于連桿(10)上，齒塊(14)與全齒輪ⅰ(15)嚙合。

3.根據權利要求2所述的一種室內設計光照效果模擬燈具，其特征在于，旋轉機構包括有齒環(16)、減速電機(17)和全齒輪ⅱ(18)，齒環(16)連接于旋轉框(2)內部，減速電機(17)安裝于電動吸盤(1)上，全齒輪ⅱ(18)連接于減速電機(17)的輸出軸上，全齒輪ⅱ(18)與齒環(16)嚙合。

4.根據權利要求3所述的一種室內設計光照效果模擬燈具，其特征在于，調節機構還包括有電動推桿ⅰ(19)、連接架ⅱ(20)、調節框ⅱ(21)、聚光杯(22)和驅動件ⅰ，電動推桿ⅰ(19)安裝于連接殼(4)上，連接架ⅱ(20)連接于電動推桿ⅰ(19)的伸縮桿上，調節框ⅱ(21)轉動連接于連接架ⅱ(20)上，調節框ⅱ(21)位于連桿(10)和調節框ⅰ(11)的外側，調節框ⅱ(21)上呈環形間隔安裝有聚光杯(22)，聚光杯(22)位于透鏡(12)的外側，驅動件ⅰ用于驅動調節框ⅱ(21)進行旋轉。

5.根據權利要求4所述的一種室內設計光照效果模擬燈具，其特征在于，驅動件ⅰ包括有伺服電機ⅱ(23)和齒輪箱ⅰ(24)，伺服電機ⅱ(23)安裝于連接架ⅱ(20)上，齒輪箱ⅰ(24)安裝于伺服電機ⅱ(23)的輸出軸與調節框ⅱ(21)之間，且齒輪箱ⅰ(24)用于伺服電機ⅱ(23)的輸出軸與調節框ⅱ(21)之間進行傳動。

6.根據權利要求5所述的一種室內設計光照效果模擬燈具，其特征在于，切換機構還包括有電動推桿ⅱ(25)、連接架ⅲ(26)、調節框ⅲ(27)、燈罩(28)和驅動件ⅱ，電動推桿ⅱ(25)安裝于連接殼(4)上，連接架ⅲ(26)連接于電動推桿ⅱ(25)的伸縮桿上，調節框ⅲ(27)轉動連接于連接架ⅲ(26)上，調節框ⅲ(27)位于調節框ⅱ(21)的外側，調節框ⅲ(27)上呈環形間隔安裝有燈罩(28)，燈罩(28)位于聚光杯(22)的外側，驅動件ⅱ用于驅動調節框ⅲ(27)進行旋轉。

7.根據權利要求6所述的一種室內設計光照效果模擬燈具，其特征在于，驅動件ⅱ包括有伺服電機ⅲ(29)和齒輪箱ⅱ(30)，伺服電機ⅲ(29)安裝于連接架ⅲ(26)上，齒輪箱ⅱ(30)安裝于伺服電機ⅲ(29)的輸出軸與調節框ⅲ(27)之間，且齒輪箱ⅱ(30)用于伺服電機ⅲ(29)的輸出軸與調節框ⅲ(27)之間進行傳動。

8.根據權利要求7所述的一種室內設計光照效果模擬燈具，其特征在于，還包括有頂起機構，頂起機構包括有連接管(31)、多節伸縮長桿(32)和卡接頭(33)，連接管(31)連接于旋轉框(2)上，多節伸縮長桿(32)設于連接管(31)內，卡接頭(33)連接于多節伸縮長桿(32)的端部，連接管(31)內開有卡接槽(34)。

技術總結
本發明涉及照明裝置的技術領域，尤其涉及一種室內設計光照效果模擬燈具。包括有電動吸盤、旋轉框、無刷電機、連接殼、蓄電池、連接架Ⅰ等，旋轉框轉動連接于電動吸盤上，無刷電機安裝于旋轉框上，連接殼連接于無刷電機上，蓄電池安裝于連接殼上，連接架Ⅰ連接于連接殼上。本發明通過燈珠、透鏡、調節機構和切換機構配合，能夠利用燈珠、透鏡、聚光杯和燈罩模擬出燈具照出的燈光效果，并且通過切換透鏡、聚光杯和燈罩即可模擬不同類型的燈具，之后再通過無刷電機和旋轉機構配合，能夠調節燈具的照射角度及范圍，以此模擬燈具通過改變照射的角度、位置來達到不同的照明效果，不僅能夠最真實的體現燈光效果，而且操作簡單，省時省力。

技術研發人員：鄭玲玲,尹一軍,郭希,姚淼仕,張俊竹,陳有清
受保護的技術使用者：廣東工程職業技術學院
技術研發日：
技術公布日：2025/4/28
