本技術涉及汽車配件，具體為一種小尺寸汽車車燈。

背景技術：

1、傳統的汽車車燈設計往往以功能性為主，但隨著汽車技術的不斷進步和消費者對汽車外觀審美的提高，車燈的設計逐漸向著小型化、輕量化、高效化和智能化方向發展。小尺寸汽車車燈作為這一趨勢的重要體現，具有體積小、重量輕、能耗低、安裝靈活等優勢，逐漸成為汽車車燈設計的新趨勢。

2、隨著led等新型光源技術的不斷發展，車燈的光效和節能性能得到了顯著提升，但也對車燈的設計和制造提出了更高的要求。例如，為了改變汽車的外觀，使得整個車體看起來更加簡潔，汽車制造公司會想辦法將車燈做成隱藏式車燈，或者盡量縮小車燈的尺寸，為了改變車燈尺寸，部分車企甚至采用縮小散熱尺寸的方式來解決問題，但這樣會影響到車燈壽命，不利于能源的節約。

技術實現思路

1、本實用新型針對上述現有技術存在的問題，提供一種小尺寸汽車車燈。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：

3、一種小尺寸汽車車燈，包括安裝座，所述安裝座上設有發光組件，所述發光組件包括近光燈，所述近光燈設置在安裝座上方，其上方設有近光反光杯，所述遠光燈設置在安裝座前方，其內側設有遠光反光杯，所述遠光燈前方設有透鏡支架，所述透鏡支架上安裝有聚光透鏡，所述近光反光杯和遠光反光杯相互垂直設置。

4、進一步地，所述安裝座包括座體，座體的后方設有散熱座，座體的前端連接有連接座，連接座和透鏡支架可拆卸連接。

5、進一步地，所述座體為一空心腔體，空心腔體的上表面開設有近光燈安裝槽，前端設有遠光燈安裝板，空心腔體的下方還開設有通風孔。

6、進一步地，所述散熱座為一空心腔體，空心腔體和座體連接，該空心腔體中設有散熱風扇，散熱風扇的進風端朝向座體內部。

7、進一步地，所述安裝座的下方設有擋板，擋板為l形板，并且其中一板體和座體下表面連接，另一板體和散熱座的背面連接。

8、進一步地，所述透鏡支架包括環形支架，環形支架的前端內壁設有多個壓緊扣，壓緊扣將聚光透鏡穩定壓緊在環形支架前端，環形支架的上表面開設有避讓口。

9、進一步地，所述遠光燈前方設有遠近光變光電機，遠近光變光電機包括安裝支架，安裝支架和安裝座連接，其前方轉動式設有遮光板，遮光板和驅動機構連接，并在驅動機構的作用下翻轉。

10、進一步地，所述遮光板為條形弧形板。

11、本實用新型的有益效果：

12、本實用新型提供的小尺寸汽車車燈通過采用在座體上表面設置近光燈，前端設置遠光燈的方式，將發光組件緊湊設置在座體中，大大縮小了車燈的尺寸，減小了車燈在車身設計中的占比。此外，通過在座體后端設置散熱座的方式，能夠提高車燈的散熱效率，延長使用壽命?？傊旧暾堅诓挥绊懮岷凸庹諒姸鹊姆绞娇s小了車燈尺寸，提高了車體空間利用率，使得車體更加美觀。此外，近光反光杯22和遠光反光杯24相互垂直設置，使得燈光匯聚度更高，光形更優。

技術特征：

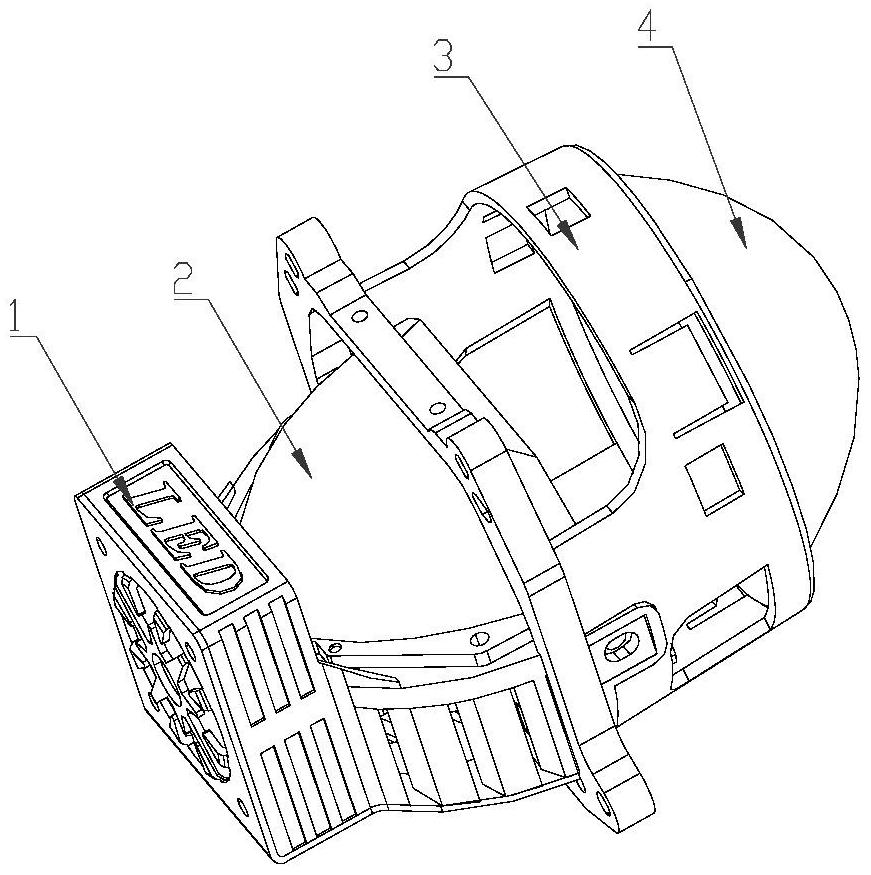

1.一種小尺寸汽車車燈，其特征在于：包括安裝座（1），所述安裝座（1）上設有發光組件（2），所述發光組件（2）包括近光燈（21），所述近光燈（21）設置在安裝座（1）上方，其上方設有近光反光杯（22），遠光燈（23）設置在安裝座（1）前方，其內側設有遠光反光杯（24），所述遠光燈（23）前方設有透鏡支架（3），所述透鏡支架（3）上安裝有聚光透鏡（4），所述近光反光杯（22）和遠光反光杯（24）相互垂直設置。

2.根據權利要求1所述的小尺寸汽車車燈，其特征在于：所述安裝座（1）包括座體（11），座體（11）的后方設有散熱座（12），座體（11）的前端連接有連接座（13），連接座（13）和透鏡支架（3）可拆卸連接。

3.根據權利要求2所述的小尺寸汽車車燈，其特征在于：所述座體（11）為一空心腔體，空心腔體的上表面開設有近光燈安裝槽（111），前端設有遠光燈安裝板（112），空心腔體的下方還開設有通風孔（113）。

4.根據權利要求2所述的小尺寸汽車車燈，其特征在于：所述散熱座（12）為一空心腔體，空心腔體和座體（11）連接，該空心腔體中設有散熱風扇，散熱風扇的進風端朝向座體（11）內部。

5.根據權利要求2所述的小尺寸汽車車燈，其特征在于：所述安裝座（1）的下方設有擋板（14），擋板（14）為l形板，并且其中一板體和座體（11）下表面連接，另一板體和散熱座（12）的背面連接。

6.根據權利要求1所述的小尺寸汽車車燈，其特征在于：所述透鏡支架（3）包括環形支架（31），環形支架（31）的前端內壁設有多個壓緊扣（32），壓緊扣（32）將聚光透鏡（4）穩定壓緊在環形支架（31）前端，環形支架（31）的上表面開設有避讓口（33）。

7.根據權利要求1所述的小尺寸汽車車燈，其特征在于：所述遠光燈（23）前方設有遠近光變光電機（5），遠近光變光電機（5）包括安裝支架（51），安裝支架（51）和安裝座（1）連接，其前方轉動式設有遮光板（52），遮光板（52）和驅動機構連接，并在驅動機構的作用下翻轉。

8.根據權利要求7所述的小尺寸汽車車燈，其特征在于：所述遮光板（52）為條形弧形板。

技術總結
本技術公開了一種小尺寸汽車車燈，包括安裝座，所述安裝座上設有發光組件，所述發光組件包括近光燈，所述近光燈設置在安裝座上方，其上方設有近光反光杯，所述遠光燈設置在安裝座前方，其內側設有遠光反光杯，所述遠光燈前方設有透鏡支架，所述透鏡支架上安裝有聚光透鏡。本技術提供的小尺寸汽車車燈通過采用在座體上表面設置近光燈，前端設置遠光燈的方式，將發光組件緊湊設置在座體中，大大縮小了車燈的尺寸，減小了車燈在車身設計中的占比。此外，通過在座體后端設置散熱座的方式，能夠提高車燈的散熱效率，延長使用壽命?？傊?，本申請在不影響散熱和光照強度的方式縮小了車燈尺寸，提高了車體空間利用率，使得車體更加美觀。

技術研發人員：楊海歐
受保護的技術使用者：廣州好司機汽車電子有限公司
技術研發日：20240418
技術公布日：2025/4/28
