本技術屬于led支架，尤其涉及一種led燈珠支架。

背景技術：

1、led支架主要起到支撐和導電的作用，它通常由金屬材料制成，如銅或鐵，具有良好的導電性和散熱性能，優質的led支架能夠有效地傳導電流，確保led燈珠正常工作，同時有助于散發工作過程中產生的熱量，延長led燈珠的使用壽命。

2、例如公告號為cn208570654u的中國專利，公開了一種led燈珠支架，該支架包括底座、杯殼和導電支架組件，在底座上設有安裝面和與安裝面相對的散熱面，杯殼安裝于底座的安裝面上，并在上述安裝面上形成一個反射腔體，導電支架組件包括支架本體和由支架本體沿著安裝面與散熱面之間的側面向外延伸形成的至少兩個不規則形狀的焊接腳，在焊接腳上設置至少兩個擴展片；支架本體設于安裝面的反射腔體的位置上，通過在焊接腳上設置至少兩個擴展片，而該擴展片不僅可以用于實現焊接，可以用來散熱，由于增加了擴展片的設置，從而大大增加了燈珠的焊接腳的整體面積，也即是增大了焊接的接觸面積和散熱面積，從而解決了產品的焊接性和散熱性較差的問題，從而提高了用戶的使用體驗。

3、上述專利存在以下問題：

4、該專利在使用時存在著一些缺點，如：此裝置在對led燈珠進行焊接時，不能對led燈珠進行固定，從而導致在焊接led燈珠時，需要人員手持led燈珠進行焊接，具有一定的危險性。鑒于此，我們提出一種led燈珠支架。

技術實現思路

1、本實用新型的目的在于提供一種led燈珠支架，以解決上述背景技術中提出的問題。

2、有鑒于此，本實用新型提供一種led燈珠支架，包括：

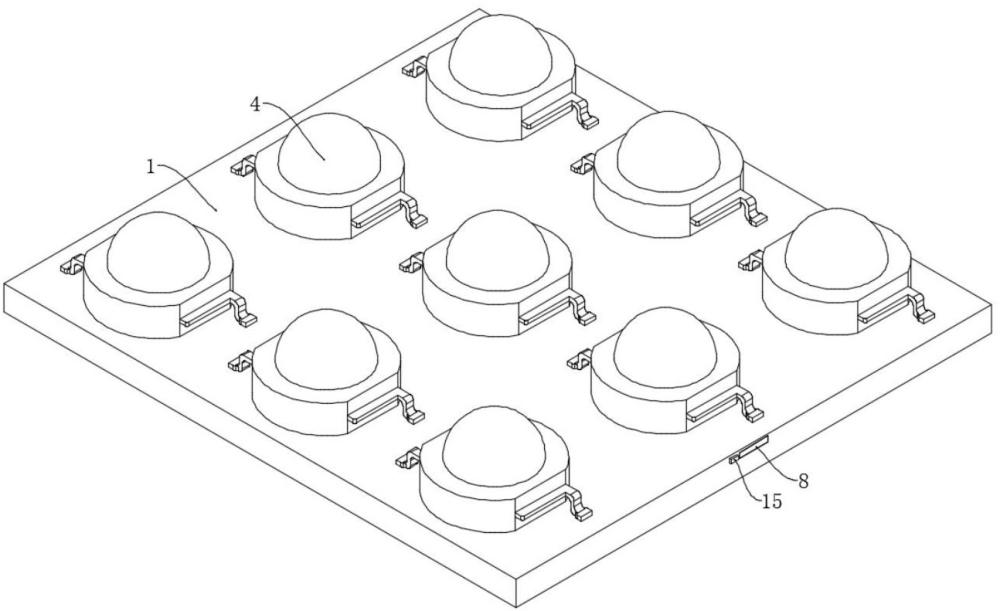

3、矩形架，所述矩形架的頂部開設有若干矩形槽，所述矩形槽內插接安裝有插接塊，所述插接塊的頂部固定安裝有燈珠本體，所述矩形槽內且位于插接塊的一側滑動安裝有限位板，所述矩形架內開設有滑動槽，所述滑動槽內滑動安裝有移動板，若干所述限位板的一側均延伸至滑動槽內并與移動板固定連接，所述移動板的一側且位于滑動槽內固定安裝有按壓板，所述按壓板的一端貫穿滑動槽的一側并延伸至外界；

4、限位組件，所述限位組件位于矩形架內，并用于對按壓板進行限位；

5、凹槽，所述凹槽開設在矩形架內且位于按壓板的底部，所述按壓板的底部且位于凹槽內固定安裝有矩形板，所述矩形板的一側固定安裝有若干與凹槽內壁固定的拉簧。

6、在本技術方案中，通過設置的限位組件，限位組件可以對按壓板解除限位，在若干拉簧拉力的作用下，若干拉簧會拉動矩形板，使得矩形板在凹槽內進行移動，矩形板移動會帶動按壓板進行移動，按壓板移動會帶動移動板進行移動，移動板移動會帶動若干限位板進行移動，直至限位板完全進入到滑動槽內時，此時人員可以將若干燈珠本體放置到矩形架上，此時若干燈珠本體上的插接塊會分別進入到矩形架上的若干矩形槽內，隨后人員再向內按壓按壓板，按壓板移動會帶動矩形板進行移動，矩形板會拉動若干拉簧，使得若干拉簧伸長，同時按壓板移動還會帶動移動板進行移動，移動板移動會帶動若干限位板進行移動，直至限位板的內壁抵在插接塊上，此時限位板可以對插接塊進行限位，同時限位組件可以對按壓板進行限位，確保可以一次對若干個燈珠本體進行限位，從而便于人員后續的焊接工作，不需要人員手持燈珠本體進行焊接，避免對人員造成傷害。

7、在上述技術方案中，進一步的，所述限位組件包括：

8、限位槽，所述限位槽開設在矩形架內且位于按壓板的一側，所述限位槽內滑動安裝有限位塊，所述限位塊的一端貫穿限位槽的一側并延伸至按壓板內，所述限位塊的另一端固定安裝有與限位槽內壁固定的彈簧，所述限位塊的一側且位于限位槽內固定安裝有滑動板，且滑動板的一側延伸至外界。

9、在本技術方案中，移動滑動板，滑動板移動會帶動限位塊在限位槽內進行移動，同時限位塊移動會擠壓彈簧進行收縮，直至限位塊的一端從按壓板內移出，此時限位塊可以對按壓板解除限位，在彈簧反彈力的作用下，彈簧會擠壓限位塊，使得限位塊的一端向按壓板靠近，直至限位塊的一端插進按壓板內，此時限位塊可以對按壓板進行限位。

10、在上述技術方案中，進一步的，所述限位塊的一端與按壓板插接配合，所述滑動板與限位槽滑動連接。

11、在本技術方案中，確保限位塊的一端能夠插進按壓板內，保證滑動板能夠在限位槽內正常滑動。

12、在上述技術方案中，進一步的，所述限位板與插接塊卡接配合，若干所述限位板和移動板以及按壓板為一體成型結構。

13、在本技術方案中，確保限位板能夠對插接塊進行限位，保證若干限位板和移動板以及按壓板的結構穩定。

14、在上述技術方案中，進一步的，所述矩形板與凹槽滑動連接。

15、在本技術方案中，確保矩形板能夠在凹槽內正常滑動。

16、在上述技術方案中，進一步的，所述插接塊的底面呈矩形結構，所述插接塊的截面呈t形結構。

17、在本技術方案中，確保插接塊不會在矩形槽內發生轉動的現象，保證插接塊可以被限位板進行限位。

18、在上述技術方案中，進一步的，所述限位板呈u形結構。

19、在本技術方案中，確保限位板的結構穩定。

20、本實用新型的有益效果是：

21、該led燈珠支架，通過設置的限位組件，限位組件可以對按壓板解除限位，在若干拉簧拉力的作用下，若干拉簧會拉動矩形板，使得矩形板在凹槽內進行移動，矩形板移動會帶動按壓板進行移動，按壓板移動會帶動移動板進行移動，移動板移動會帶動若干限位板進行移動，直至限位板完全進入到滑動槽內時，此時人員可以將若干燈珠本體放置到矩形架上，此時若干燈珠本體上的插接塊會分別進入到矩形架上的若干矩形槽內，隨后人員再向內按壓按壓板，按壓板移動會帶動矩形板進行移動，矩形板會拉動若干拉簧，使得若干拉簧伸長，同時按壓板移動還會帶動移動板進行移動，移動板移動會帶動若干限位板進行移動，直至限位板的內壁抵在插接塊上，此時限位板可以對插接塊進行限位，同時限位組件可以對按壓板進行限位，確保可以一次對若干個燈珠本體進行限位，從而便于人員后續的焊接工作，不需要人員手持燈珠本體進行焊接，避免對人員造成傷害。

技術特征：

1.一種led燈珠支架，其特征在于，包括：

2.根據權利要求1所述的一種led燈珠支架，其特征在于，所述限位組件包括：

3.根據權利要求2所述的一種led燈珠支架，其特征在于，所述限位塊（13）的一端與按壓板（8）插接配合，所述滑動板（15）與限位槽（12）滑動連接。

4.根據權利要求1所述的一種led燈珠支架，其特征在于，所述限位板（6）與插接塊（3）卡接配合，若干所述限位板（6）和移動板（7）以及按壓板（8）為一體成型結構。

5.根據權利要求1所述的一種led燈珠支架，其特征在于，所述矩形板（10）與凹槽（9）滑動連接。

6.根據權利要求1所述的一種led燈珠支架，其特征在于，所述插接塊（3）的底面呈矩形結構，所述插接塊（3）的截面呈t形結構。

7.根據權利要求1所述的一種led燈珠支架，其特征在于，所述限位板（6）呈u形結構。

技術總結
本技術屬于LED支架技術領域，尤其涉及一種LED燈珠支架，包括：矩形架，矩形架的頂部開設有若干矩形槽，矩形槽內插接安裝有插接塊，插接塊的頂部固定安裝有燈珠本體，矩形槽內且位于插接塊的一側滑動安裝有限位板，矩形架內開設有滑動槽，滑動槽內滑動安裝有移動板，若干限位板的一側均延伸至滑動槽內并與移動板固定連接，移動板的一側且位于滑動槽內固定安裝有按壓板，按壓板的一端貫穿滑動槽的一側并延伸至外界；限位組件，限位組件位于矩形架內，并用于對按壓板進行限位；本技術可以一次對若干個燈珠本體進行限位，從而便于人員后續的焊接工作，不需要人員手持燈珠本體進行焊接，避免對人員造成傷害。

技術研發人員：魯洪奎
受保護的技術使用者：深圳市景研科技有限公司
技術研發日：20240720
技術公布日：2025/4/28
