本技術涉及照明，尤其涉及一種多模組照明燈。

背景技術：

1、現代社會廣泛將電光源用于照明，在體育場館、展覽中心、商場、工業廠房、街道廣場、車站、碼頭等大型綜合場所對燈光的均勻度、亮度等光電參數要求較高，因此在這些場景中安裝照明燈時需要調節其照射角度，以確保照明燈的照明效果能夠滿足使用需求。然而，現有的多模組照明燈在調節照射角度時各個照明模組之間容易出現遮擋，因此在調試過程中除了使得各個照明模組滿足照射角度條件之外還需要解決相鄰的兩個照明模組之間光線彼阻擋的問題，其導致現有的多模組照明燈調試照射角度難度大。

技術實現思路

1、本實用新型所要解決的技術問題是：提供一種多模組照明燈，以解決調試照明角度難度大的問題。

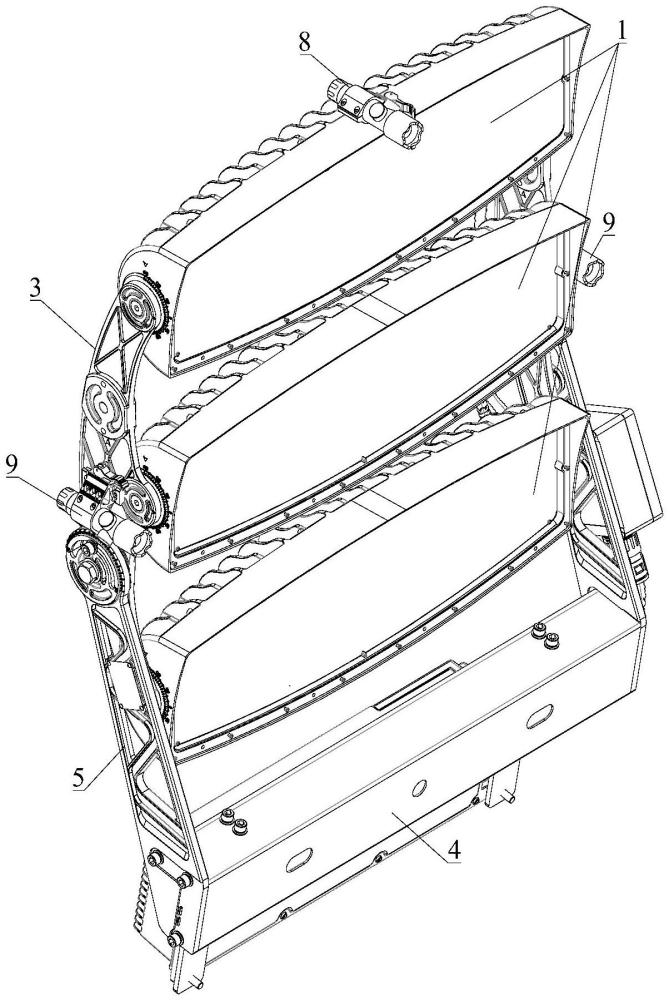

2、為了解決上述技術問題，本實用新型采用的技術方案為：一種多模組照明燈，包括照明組件和成對設置的連桿，成對設置的所述連桿分別設于所述照明組件的相對的兩側，所述連桿呈弧形，所述照明組件包括沿所述連桿的延伸方向依次排布的至少兩個照明模組，所述照明模組的相對兩側均設有第一連接部，所述連桿沿其長度方向設有與至少兩個照明模組一一匹配的至少兩個第二連接部，所述第一連接部與所述第二連接部連接。

3、進一步的，所述照明模組上設有環繞所述第一連接部設置的第一角度刻度標記，所述連桿上設有第一指針標記。

4、進一步的，所述第一指針標記設于靠近所述第一連接部的邊沿的位置上。

5、進一步的，還包括第一鎖付螺栓，所述第一連接部為第一固定孔，所述第二連接部為第二固定孔，所述第一鎖付螺栓設于所述第一固定孔與所述第二固定孔中，以使所述連桿與所述照明模組通過所述第一鎖付螺栓鎖付固定。

6、進一步的，所述連桿的寬度自端部向中部增大，以使所述連桿的兩端細中部粗。

7、進一步的，還包括底座和成對設置的支架，成對設置的支架的一端分別與所述底座的相對兩側連接，成對設置的所述支架的另一端分別與成對設置的所述連桿連接。

8、進一步的，還包括第二鎖付螺栓，所述支架的另一端設有第三固定孔，所述連桿對應所述第三固定孔設有第四固定孔，所述第二鎖付螺栓依次穿過所述第四固定孔和所述第三固定孔，以使所述支架與所述連桿通過所述第二鎖付螺栓鎖付固定，所述支架上環繞所述第三固定孔設有第二角度刻度標記，所述連桿上還設有第二指針標記。

9、進一步的，所述支架的另一端設有角度調節部，所述角度調節部呈圓形，所述角度調節部的圓心處設有所述第三固定孔，所述角度調節部的設有所述第二角度刻度標記。

10、進一步的，所述第四固定孔設于所述連桿上相鄰的兩個所述第二連接部之間的位置。

11、進一步的，還包括限位螺栓，所述限位螺栓設于所述連桿上，所述支架上設有弧形導向孔，所述限位螺栓可活動地穿過所述弧形導向孔。

12、本實用新型的有益效果在于：本實用新型提供的這種多模組照明燈的弧形連桿能夠使得相鄰的兩個照明模組形成相錯排布的效果，以避免相鄰的兩個照明模組之間相互阻擋光線，從而降低多模組照明燈調試燈光照明角度的難度。

技術特征：

1.一種多模組照明燈，其特征在于，包括照明組件和成對設置的連桿，成對設置的所述連桿分別設于所述照明組件的相對的兩側，所述連桿呈弧形，所述照明組件包括沿所述連桿的延伸方向依次排布的至少兩個照明模組，所述照明模組的相對兩側均設有第一連接部，所述連桿沿其長度方向設有與至少兩個照明模組一一匹配的至少兩個第二連接部，所述第一連接部與所述第二連接部連接。

2.根據權利要求1所述的多模組照明燈，其特征在于，所述照明模組上設有環繞所述第一連接部設置的第一角度刻度標記，所述連桿上設有第一指針標記。

3.根據權利要求2所述的多模組照明燈，其特征在于，所述第一指針標記設于靠近所述第一連接部的邊沿的位置上。

4.根據權利要求1所述的多模組照明燈，其特征在于，還包括第一鎖付螺栓，所述第一連接部為第一固定孔，所述第二連接部為第二固定孔，所述第一鎖付螺栓設于所述第一固定孔與所述第二固定孔中，以使所述連桿與所述照明模組通過所述第一鎖付螺栓鎖付固定。

5.根據權利要求1所述的多模組照明燈，其特征在于，所述連桿的寬度自端部向中部增大，以使所述連桿的兩端細中部粗。

6.根據權利要求1所述的多模組照明燈，其特征在于，還包括底座和成對設置的支架，成對設置的支架的一端分別與所述底座的相對兩側連接，成對設置的所述支架的另一端分別與成對設置的所述連桿連接。

7.根據權利要求6所述的多模組照明燈，其特征在于，還包括第二鎖付螺栓，所述支架的另一端設有第三固定孔，所述連桿對應所述第三固定孔設有第四固定孔，所述第二鎖付螺栓依次穿過所述第四固定孔和所述第三固定孔，以使所述支架與所述連桿通過所述第二鎖付螺栓鎖付固定，所述支架上環繞所述第三固定孔設有第二角度刻度標記，所述連桿上還設有第二指針標記。

8.根據權利要求7所述的多模組照明燈，其特征在于，所述支架的另一端設有角度調節部，所述角度調節部呈圓形，所述角度調節部的圓心處設有所述第三固定孔，所述角度調節部的設有所述第二角度刻度標記。

9.根據權利要求7所述的多模組照明燈，其特征在于，所述第四固定孔設于所述連桿上相鄰的兩個所述第二連接部之間的位置。

10.根據權利要求6所述的多模組照明燈，其特征在于，還包括限位螺栓，所述限位螺栓設于所述連桿上，所述支架上設有弧形導向孔，所述限位螺栓可活動地穿過所述弧形導向孔。

技術總結
本技術提供了一種多模組照明燈，其包括照明組件和成對設置的連桿，成對設置的所述連桿分別設于所述照明組件的相對的兩側，所述連桿呈弧形，所述照明組件包括沿所述連桿的延伸方向依次排布的至少兩個照明模組，所述照明模組的相對兩側均設有第一連接部，所述連桿沿其長度方向設有與至少兩個照明模組一一匹配的至少兩個第二連接部，所述第一連接部與所述第二連接部連接。本技術提供的這種多模組照明燈的弧形連桿能夠使得相鄰的兩個照明模組形成相錯排布的效果，以避免相鄰的兩個照明模組之間相互阻擋光線，從而降低多模組照明燈調試燈光照明角度的難度。

技術研發人員：莫成華,莫景林,馬力,高福朋
受保護的技術使用者：深圳市元亨光電股份有限公司
技術研發日：20240614
技術公布日：2025/4/28
