技術領域

本發明涉及一種加工機械，特別是涉及一種可收折的鋸切機。

背景技術：

現有一種鋸切機(中國臺灣公開編號201325776專利申請案的先前技術)，包含一個機座單元、一個能相對于該機座單元轉動的加工平臺、一個連結在該加工平臺一側的鋸切單元及一個定位單元。該機座單元具有一個底座及兩個分別固結在該底座兩側的腳座，該定位單元具有一支螺鎖在該加工平臺的旋桿。當欲調整該鋸切單元的鋸切角度時，操作者必須旋松該旋桿，且利用該加工平臺帶動該鋸切單元相對于該機座單元產生轉動，且當該鋸切單元轉至預定角度時，再旋緊該旋桿。

另外，就以中國臺灣公開編號201420239專利申請案而言，是利用一個呈扇形板狀的固定件與一個定位單元的配合，能達到調整一個鋸切單元的鋸片相對于一個鋸臺頂面呈傾斜預定角度，而能達到加工角度的目的，上述的鋸片相對于該鋸臺頂面的傾斜角度最大為45度角。

雖然，目前的鋸切機具有上述兩種可調整鋸切角度的操作功能，但是當鋸切機暫時不使用、需暫時收藏時，整體組立狀態的體積大，會占用較大的空間。另外，當鋸切機制造完成且欲裝箱、運輸時，若以組立狀態進行包裝，也會增加材積，增加搬運成本。

技術實現要素：

本發明的目的是在提供一種能依需求收納成較小體積狀的可收折的鋸切機。

本發明可收折的鋸切機，包含一個機座單元、一個鋸臺及一個鋸切單元，該機座單元具有一個前側緣、一個相反于該前側緣的后側緣、一個位于該前側緣與該后側緣之間的第一側緣、一個相反于該第一側緣的第二側緣、一個由該前側緣延伸至該后側緣的底面及一個相反于該底面的頂面，該鋸臺能旋轉且安裝于該機座單元，并具有一個圓盤件、一個對應于該后側緣且連接于該圓盤件的軸座及一個對應于該前側緣且連接于該圓盤件的延伸件，該圓盤件具有一個相反于該底面且對應于該頂面的工作面，該軸座具有一條平行于該工作面且由該后側緣朝該前側緣延伸的軸線，該鋸切單元具有一個軸設于該鋸臺的軸座且能相對于該鋸臺產生轉動的支撐座、一個連接于該支撐座的懸臂、一個安裝于該懸臂的鋸片及一個安裝于該懸臂且用于驅動該鋸片轉動的驅動器，該鋸片具有一對相反設置的端面，該驅動器沿一條中心線延伸，并具有一個連接于該懸臂的連接端及一個沿該中心線相反于該連接端的末端，該中心線與該鋸片其中一端面的一個延伸面呈相交，且該鋸切單元能以該軸線為轉動中心相對于該鋸臺轉動，且使該鋸切單元由一個工作狀態操作成一個折疊狀態，在工作狀態時，該鋸切單元能以該軸線為轉動中心相對于該機座單元與該鋸臺轉動，且該鋸片的端面與該鋸臺之間產生一個垂直90度至45度的工作夾角，該鋸切單元要由該工作狀態操作成一個折疊狀態時，該鋸切單元共用該軸線為轉動中心相對于該鋸臺轉動，在折疊后，該鋸切單元的鋸片的端面趨近于該工作面，且該延伸面能通過該工作面，該驅動器的末端凸出于該工作面。

本發明可收折的鋸切機，該鋸切單元還具有一個能滑動且套接于該支撐座的導引座，該懸臂樞接于該導引座，該支撐座具有至少一個能供該導引座滑動的導滑件，該導引座具有至少一個能相對于該導滑件產生滑動的導引件，且該鋸切單元在折疊后，該鋸切單元的鋸片的端面趨近于該工作面。

本發明可收折的鋸切機，該鋸切單元的支撐座還具有一個軸設于該軸座的樞接部及一個連接于該樞接部的連接部，該導滑件相反于該樞接部而相交連接于該連接部上，該導滑件具有一個對應于該樞接部的外側端及一個相反于該外側端且恒保持懸設于該工作面上方的內側端，該鋸切單元在折疊狀態時，該導滑件的內側端趨近于該工作面。

本發明可收折的鋸切機，該鋸切單元的支撐座的導滑件還具有至少一個導槽，該導引座的導引件呈桿狀，且能滑動且套設于該導槽中。

本發明可收折的鋸切機，該鋸切單元的導滑件的導槽數量有兩個，該導引座的導引件數量有兩支，在折疊狀態時，該鋸切單元的其中一支導引件位于該工作面與該底面之間。

本發明可收折的鋸切機，該機座單元還具有一個底座、兩個沿水平方向連接于該底座兩側的腳座及一個樞接于其中一個腳座的腳架，該腳架具有一個樞接于該腳座的樞接端及一個相反于該樞接端的抵靠端，該腳架能由一個使該抵靠端趨近于該底面的收合狀態操作成一個使該抵靠端遠離于該底面的支撐狀態。

本發明可收折的鋸切機，還包含一個安全開關單元，該安全開關單元包括一個安裝于該導引件的安全銷及一個安裝于該懸臂的安全開關，該懸臂帶動該鋸片相對于該導引件樞轉且使該鋸片相對于該導引件趨近時，該安全銷能由一個開啟狀態操作成一個關閉狀態，在關閉狀態時，該安全銷趨近該安全開關，且能切斷該驅動器的電源，該懸臂帶動該鋸片相對于該導引件樞轉且使該鋸片相對于該導引座遠離時，該安全銷能由關閉狀態操作成開啟狀態，在開啟狀態時，該安全銷遠離于該安全開關，且該驅動器的電源才能被啟動。

本發明可收折的鋸切機，該鋸切單元的鋸片介于該導引座的所述導引件之間。

本發明可收折的鋸切機，該驅動器為馬達，在折疊狀態時，該鋸切單元的鋸片的其中一個端面趨近于該工作面，該馬達的重心位于該鋸片的另一端面一側。

本發明的有益效果在于：利用該鋸切單元由該工作狀態操作成折疊狀態時，該鋸切單元共享該軸線為轉動中心相對于該鋸臺轉動的作用，能降低收折后的高度，促使該鋸切單元操作成折疊狀態且可以縮小鋸切機整體的體積，不但方便于收藏、搬運，更可減少材積、降低搬運成本。

附圖說明

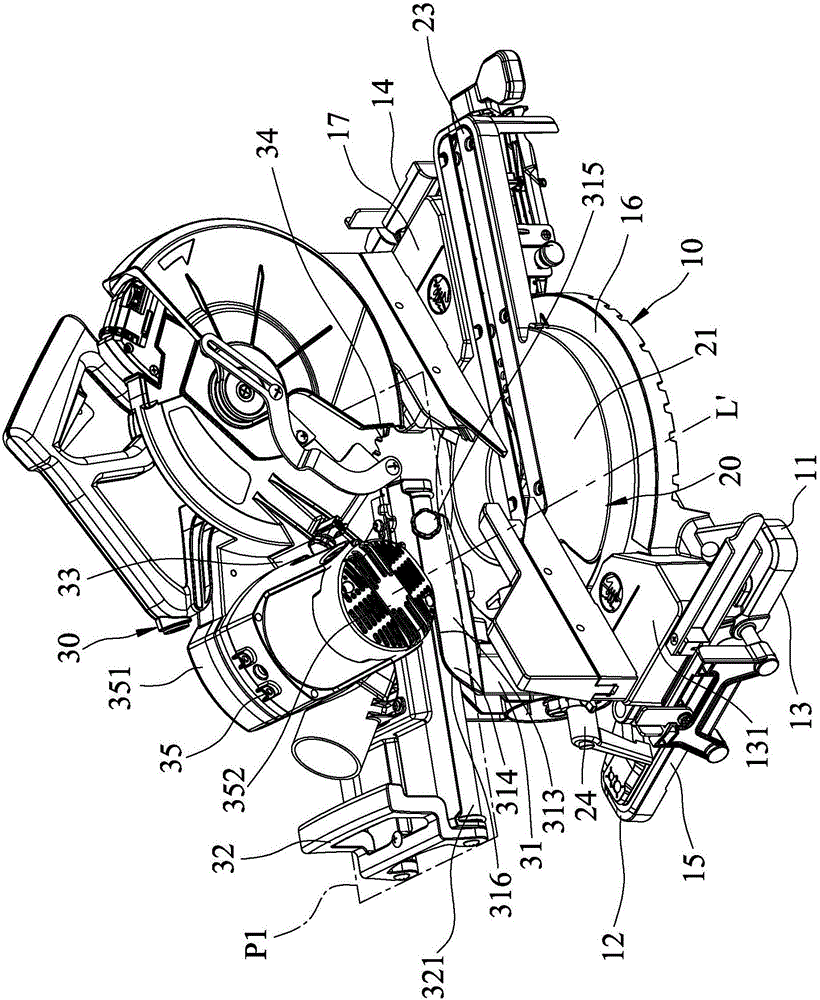

圖1是本發明可收折的鋸切機一個實施例的一個立體圖，說明該鋸切機呈工作狀態；

圖2是該較佳實施例的一個立體操作示意圖，說明該鋸切機操作呈一個斜切狀態；

圖3是該較佳實施例的一個折疊示意圖，說明該鋸切機呈一個折疊狀態；

圖4是該較佳實施例的一個俯視示意圖，說明該鋸切機呈一個折疊狀態；

圖5是該較佳實施例的一個前視示意圖，說明該鋸切機呈一個折疊狀態；

圖6是該較佳實施例的一個后視示意圖，說明該鋸切機呈一個折疊狀態；

圖7是該較佳實施例的一個收藏示意圖，說明該鋸切機在折疊狀態時能穩固站立；

圖8是該較佳實施例的一個后視立體組合圖；

圖9是該較佳實施例的一個安全開關單元的組合剖面圖，顯示該安全開關單元操作成一個開啟狀態；

圖10是該較佳實施例的一個安全開關單元的操作示意圖，顯示該安全開關單元操作成一個關閉狀態。

具體實施方式

下面結合附圖及實施例對本發明進行詳細說明：

參閱圖1與圖2，本發明可收折的鋸切機的一個實施例，包含一個機座單元10、一個鋸臺20、一個鋸切單元30及一個安全開關單元40(見圖8及圖9)。

該機座單元10具有一個前側緣11、一個相反于該前側緣11的后側緣12、一個由該前側緣11延伸至該后側緣12的底面13、一個相反于該底面13的頂面131、一個位于該前側緣11與該后側緣12之間的第一側緣14、一個相反于該第一側緣14的第二側緣15。就結構而言，該機座單元10具有一個呈圓盤狀的底座16及兩個沿水平方向連接于該底座16兩側的腳座17，且該前側緣11、該后側緣12分別由該底座16及所述腳座17共同產生，該第一側緣14、該第二側緣15分別產生于所述腳座17的外側，該頂面131產生于所述腳座17頂部。且配合參圖3、圖4，定義一個平行于該底面13的矩形基準面18，該矩形基準面18具有一個對應于該前側緣11的第一邊181、一個對應于該后側緣12的第二邊182、一個對應于該第一側緣14的第三邊183、一個對應于該第二側緣15的第四邊184、一個位于該第一邊181與該第三邊183相交處的第一角隅185及一個位于該第二邊182與該第四邊184相交處且與該第一角隅185相對的第二角隅186。另外，該機座單元10還具有一個樞接于其中一個腳座17的腳架19，該腳架19具有一個樞接于該腳座17的樞接端191及一個相反于該樞接端191的抵靠端192，該腳架19能由一個使該抵靠端192趨近于該底面13的收合狀態(見圖1及圖2)操作成一個使該抵靠端192遠離于該底面13的支撐狀態(見圖3假想線及圖7)。

該鋸臺20能旋轉且安裝于該機座單元10，并具有一個圓盤件21、一個對應于該后側緣12且連接于該圓盤件21的軸座22、一個對應于該前側緣11且連接于該圓盤件21的延伸件23及一個連接于該軸座22且用于鎖固定位該鋸切單元30的定位件24，該圓盤件21具有一個相反于該底面13且對應于該頂面131的工作面211，該軸座22具有一個平行于該工作面211且由該后側緣12朝該前側緣11延伸的軸線L。

該鋸切單元30具有一個軸設于該鋸臺20的軸座22且能相對于該機座單元10與該鋸臺20產生轉動的支撐座31、一個能滑動且套接于該支撐座31的導引座32、一個樞接于該導引座32的懸臂33、一個安裝于該懸臂33的鋸片34，該鋸片34具有一對呈平行且相反設置的端面341，以及一個安裝于該懸臂33且用于驅動該鋸片34轉動的驅動器35，在本實施例，該驅動器35為馬達，以皮帶方式驅動該鋸片34轉動，該驅動器35的重心位置位于圖1中該鋸片34的左端面341一側，該驅動器35沿一條中心線L 1延伸，并具有一個連接于該懸臂33的連接端351及一個沿該中心線L1相反于該連接端351的末端352，該中心線L1與該鋸片34的一個延伸面P2呈垂直相交。

該支撐座31具有一個軸設于該軸座22的樞接部311、一個連接于該樞接部311的連接部312及一個能供該導引座32滑動的導滑件313，該導滑件313相反于該樞接部311而相交連接于該連接部312上，并具有一個對應于該樞接部311的外側端314、一個相反于該外側端314且恒保持懸設于該工作面211上方的內側端315及一對由該外側端314延伸至該內側端315的導槽316。操作該定位件24能使該樞接部311相對于該軸座22產生定位，或能使該樞接部311相對于該軸座22產生轉動。

該導引座32具有一對能相對于該導滑件313產生滑動的導引件321，所述導引件321呈圓桿狀，能滑動且套設于所述導槽316中，所述導引件321產生一個連接平面P1，該連接平面P1實質與鋸片34的兩端面呈垂直，該鋸片34介于該對導引件321之間。

配合閱圖8及圖9所示，該安全開關單元40包括一個安裝于所述導引件321上方的安全銷41及一個安裝于該懸臂33的安全開關42。

再如圖1所示，顯示該鋸切機組立完成且位于一個工作狀態，在此狀態下，該驅動器35懸設于該鋸臺20的工作面211上方，當待切工件放置定位于該工作面211時，利用操作該鋸切單元30的導引座32、該懸臂33、該鋸片34及該驅動器35等平行于該軸線L相對于該支撐座31產生位移，再驅動該懸臂33帶動該鋸片34相對于該導引座32樞轉且向下擺動，就能達到垂直鋸切待切工件的目的。當操作者扳動該鋸臺20的延伸件23，且使該鋸臺20帶動該鋸切單元30相對于該機座單元10轉動時，能利用該鋸切單元30對待切工件進行斜向鋸切的加工。

當操作者操作松開該定位件24，且使該鋸切單元30整體以該軸線L為轉動中心相對于該鋸臺20轉動預定角度，使得該鋸片34與該工作面211產生一個預定工作夾角時，能達到傾斜鋸切該待切工件的目的(圖未示)。

當鋸切機暫時不使用且欲收藏或欲包裝運送時，操作者能操作該懸臂33帶動該鋸片34相對于所述導引件321樞轉且使該鋸片34相對于所述導引件321趨近時，操作者能再將該安全銷41朝該懸臂33壓下，且使該安全銷41觸動該安全開關42(見圖10)，就能切斷該驅動器35的電源，且使該安全銷41呈一個關閉狀態，以達到操作人員的操作安全。再如圖2所示，操作者再操作該鋸切單元30的導引座32、該懸臂33、該鋸片34及該驅動器35相對于該支撐座31產生位移，且使得該鋸片34最接近該導滑件313，接著，操作該鋸臺20與該鋸切單元30相對于該機座單元10朝圖2的逆時針轉動至末端。繼續，操作者操作松開該定位件24，且使該鋸切單元30的樞接部311共享該軸線L為轉動中心相對于該軸座22轉動，直到該鋸片34的其中一個端面341趨近于該工作面211，能使該鋸切單元30操作成一個折疊狀態(見圖3)，在折疊后，該延伸面P2能通過該工作面211，且該驅動器35的末端352凸出于該工作面211，也就是說，該驅動器35的重心位置位于該鋸片34的其中一個端面341一側。

再如圖3至圖6所示，該鋸切單元30在折疊狀態時，該延伸件23的末端趨近于該第一角隅185，該導滑件313與所述導引件321趨近于該矩形基準面18，而該導滑件313的內側端315趨近于該工作面211，且其中一支導引件321位于該工作面211與該底面13之間(如圖6所示)。所述導引件321的末端趨近于該第二角隅186。因此，收折后的鋸切機，利用最凸出的延伸件23的末端趨近于該第一角隅185，所述導引件321的末端趨近于該第二角隅186，則如圖4所示，在第一邊181與該第二邊182之間的寬度可以有效縮減，在第三邊183與該第四邊184之間的長度也可以有效縮減，再如圖6所示，也利用其中一支導引件321位于該工作面211與該底面13之間，對應于該底面13至相反的一個側面之間的高度也可以有效縮減，另外，利用該鋸切單元30由該工作狀態操作成折疊狀態時，該鋸切單元30共享該軸線L為轉動中心相對于該鋸臺20轉動的作用，也能降低收折后的高度，所以可以減少該鋸切機裝箱的材積，降低搬運的成本。

當欲再操作鋸切機，且將該鋸切單元30操作呈圖1及圖8的態樣時，操作者能再操作該懸臂33帶動該鋸片34相對于所述導引件321樞轉且使該鋸片34相對于所述導引件321遠離時，操作者就能再拉動該安全銷41由關閉狀態操作成一個開啟狀態(見圖9)，在開啟狀態時，該安全銷41遠離于該安全開關42，且該驅動器35的電源才能被啟動。

又如圖3假想線與圖7所示，當該鋸切單元30操作成折疊狀態時，利用對應其中一個腳座17的前側緣11與該腳架19的抵靠端192、該延伸件23的末端部412共同產生三點定位的作用，能使該鋸切機呈直立放置于地面，可以確保鋸切機收納時能穩固定位，且鋸切機可以收藏在狹小空間，有利于空間的運用。

綜上所述，本發明的鋸切機能適時的操作成工作狀態以供進行鋸切加工，且也能輕易的操作成折疊狀態，可以大大地縮小體積，不但方便于收藏、搬運，還能減少包裝材積，可以降低運送成本。
