本發明涉及立式銑床技術領域，具體為一種具有除塵裝置的銑床。

背景技術：

立式銑床用的銑刀相對靈活一些，適用范圍較廣?？墒褂昧姷丁C(jī)夾刀盤和鉆頭等工具，方便開設銑鍵槽、銑平面和鏜孔。銑床的轉軸上可以隨時更換操作工具，但是一些圓柱狀的不方便固定，進而不能精確的加工零件，且一些銑床不具有高效收集碎屑的功能，因此在操作室內不方便清掃碎屑，因此會影響人們的工作環境和身體健康，也不能高效率的使用銑床。

技術實現要素：

本發明的目的在于提供一種具有除塵裝置的銑床，以解決上述背景技術中提出的問題，一方面能夠及時地將碎屑收集，保證了工作環境，一方面能夠方便更換立銑頭，降低了生產成本。

為實現上述目的，本發明提供如下技術方案：

一種具有除塵裝置的銑床，包括銑床主體、工作臺、動力裝置、立銑頭以及除塵裝置，所述工作臺固定在銑床主體上端，所述動力裝置與立銑頭連接以帶動立銑頭旋轉，所述立銑頭設置在工作臺的上方且靠近工作臺的一側面，所述動力裝置固定在銑床主體上，其特征在于，還包括除塵裝置，所述除塵裝置包括風機，所述風機正對立銑頭。

優選地，該銑床還包括立銑頭更換裝置，所述立銑頭更換裝置與動力裝置連接，所述立銑頭固定在立銑頭更換裝置上。

優選地，所述除塵裝置還包括吸塵罩和放置槽，所述風機的輸入端與吸塵罩相連，所述風機的輸出端與放置槽相連。

優選地，所述動力裝置包括電機和轉動軸，所述電機帶動轉動軸旋轉進而帶動立銑頭旋轉。

優選地，所述工作臺上的一側設置有兩擋板，所述兩擋板設置在立銑頭兩側，并且兩擋板通過通道連通，并且所述通道設置在立銑頭和吸塵罩之間，所述通道在立銑頭的一側和在吸塵罩的一側設置有開口。

優選地，所述立銑頭更換裝置包括T型連接桿和卡接桿，所述T型連接桿可轉動地設置在轉動軸上，所述卡接桿與轉動軸鉸接，T型連接桿與卡接桿通過兩者遠離轉動軸一端的松開或者結合來實現立銑頭的更換。

優選地，所述T型連接桿遠離轉動軸的一端設置有橫桿，所述卡接板遠離轉動軸的一端設置有圓弧擋板，在所述橫桿上與卡接板相結合的位置設置有凸起，在所述圓弧擋板上與所述橫桿上的凸起相結合的位置設置有凹槽。

優選地，所述卡接桿為兩個且設置在T型連接桿的兩側，所述橫桿上的凸起設置在橫桿兩側的中間位置，所述圓弧擋板上的凹槽設置在圓弧擋板的中間位置。

優選地，該銑床還包括控制器，所述控制器分別與電機、風機電連接。

優選地，所述控制器為PLC控制。

與現有技術相比，本發明的有益效果是：此方便更換立銑頭的銑床除塵裝置結構簡單，通過加入圓弧擋板、卡接桿、凹槽和T型連桿，方便對立銑頭的固定，進而方便更換立銑頭，增加了銑床的加工適用范圍，利用控制器控制風機，使得風機通過吸塵罩把一些碎屑吸收到放置槽內，方便回收碎屑和清理，進而保證了工作人員的工作環境和身體健康，此結構簡單，方便更換立銑頭，能夠方便人們的使用。

附圖說明

圖1為本發明的俯視結構示意圖；

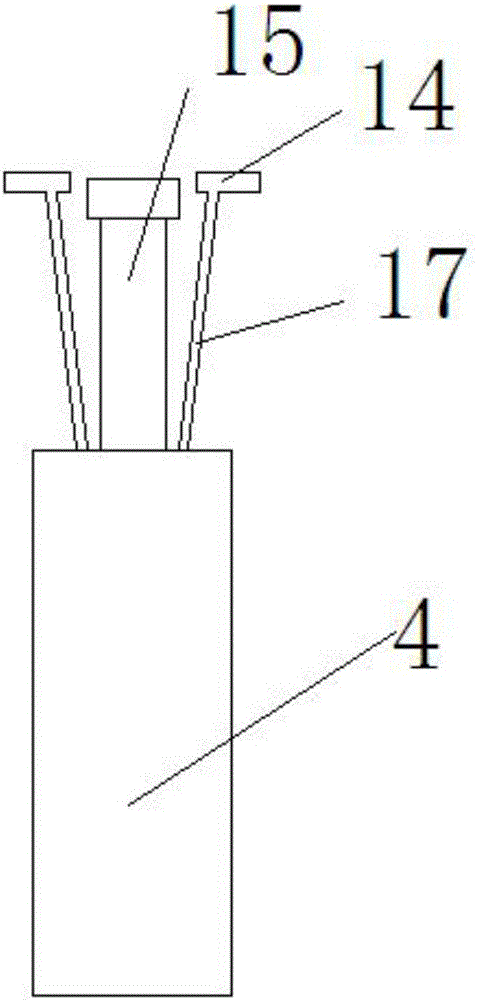

圖2為轉動軸的側視放大結構示意圖；

圖3為轉動軸的俯視放大結構示意圖；

圖4為本發明的側視結構示意圖；

圖5為本發明的側面剖視結構示意圖。

圖中：1銑床主體、2工作臺、3擋板、4立銑頭、5控制器、6電機、7轉動軸、8通孔、9風機、10放置槽、11吸塵罩、14圓弧擋板、15 T型連桿、16凹槽、17卡接桿。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-5，本發明提供了如下技術方案：

一種方便更換立銑頭的銑床除塵裝置，包括銑床主體1，銑床主體1的上端設有工作臺2，工作臺2上設有兩個擋板3，銑床主體1的內部設有電機6和控制器5，電機6通過轉動軸7連接立銑頭4，且立銑頭4的底面與工作臺2的上表面對齊，工作臺2在兩個擋板3之間設有通道8，通道8的一側設有風機9，通道8的另一側為立銑頭4，且風機9的輸入端連通正對立銑頭4的吸塵罩11的輸出端，風機9的輸出端連通銑床主體1外側的放置槽10。

所述通道8在靠近立銑頭4的一側和靠近吸塵罩11的一側均設置開口，以將立銑頭4產生的碎屑直接穿過通道8進入到吸塵罩11進而在風機9的作用下進入到放置槽10中。

吸塵罩11為空心的等腰圓臺狀，且其輸入端將通道8覆蓋住，放置槽10低于立銑頭4的底端。

控制器5可為PLC控制器，能夠?qū)﹄姍C(jī)6和風機進行控制，進而電機6帶動立銑頭4轉動，對木材等進行加工，在立銑頭4工作的同時，風機9通過吸塵罩11將碎屑吸入到放置槽10中。

轉動軸7的頂端轉動連接有T型連桿15，且鉸接有兩個卡接桿17，卡接桿17的上端設置有橫桿，卡接桿17的上端設置有圓弧擋板14，在所述橫桿兩側的中間位置設置有凸起，兩個圓弧擋板14與橫桿上的凸起相結合的位置處設置有凹槽16，所述凹槽16與凸起卡接實現卡接桿17和T型連接桿的卡接。穿過立銑頭4中間的孔中穿入有所述T型連接桿15和卡接桿17，通過連接桿15和卡接桿17的卡接或者松開實現立銑頭4的更換或者固定，進而方便了立銑頭4的更換，增加了銑床的加工適用范圍和提高木材加工的工作效率。

T型連桿15上的橫桿的長度與轉動軸7的直徑相同，且橫桿上的凸起為圓弧狀，圓弧擋板14上的凹槽為與凸起能夠配合的圓弧狀。

圓弧擋板14與橫桿在同一水平面上，其中每個卡接桿17與其上端的圓弧擋板14一體成型。

該銑床的工作原理：當人們在使用銑床時，把銑床放置到所需的位置，將需要的立銑頭4套接在T型連接桿15和卡接桿17上，然后轉動T型連桿15，使得T型連桿15的兩凸起分別卡接在兩個圓弧擋板14的凹槽16內，使得立銑頭4固定，通過控制器5控制電機6和風機9，電機6通過轉動軸7帶動立銑頭4轉動，進行對物品的打磨等，同時風機9通過吸塵罩11把一些碎屑吸收到放置槽10內，實現了碎屑的清理。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
