本發明涉及一種機床用倒立式伸縮鎧甲防護。

背景技術：

鎧甲防護是各種金屬切削機床、增減復合機床等重要的功能部件，防護的伸展性、加速度很少能達到1G，對機床性能有很大影響。再者運動時的密封及防止加工中灼熱鐵屑濺出是影響設備安全性能的重要因素。現有的倒立式防護種類很少，結構復雜、加速度跟不上，影響加工速度和質量。例如固定式鎧甲皮腔防護,其結構由彈性皮腔上,每個折疊頁上加裝一頁鎧甲片,這種結構只能用于垂直軸向使用,后期在這種防護的基礎上研制了全面防護的鎧甲皮腔(FASTAC),每個鎧甲片覆蓋與皮腔的頂部和兩側,形成一個封閉防護面,這種防護類型,大多用于滑臺類全封閉防護,不可自動打開伸縮,只能人為拆卸,其運行速度一般只能達到30m/min或是0.5G加速度。以往的鎧甲防護結構復雜,防護密封性能差,加速慣性大,因此在當前高速機床越來越多的情況下,很難再使用。

技術實現要素：

本發明所解決的技術問題是克服現有技術的不足，提供一種具有快速響應能力倒立式伸縮鎧甲防護。

本發明采用的技術方案是倒立式伸縮鎧甲防護，固定板安裝在機床運動軸橫梁上，固定板固定連接收縮吸鐵,倒立鎧甲防護體一端與固定板連接,另一端與前固定支撐板連接,前固定支撐板上與收縮吸鐵相對應的位置上設有磁鐵吸板,氣缸插銷裝置固定在機床立柱上，前固定支撐板的兩端各焊接固定一個插銷塊。

前固定支撐板上固定安裝防護擋板。在倒立鎧甲防護體的下方設有導向板和自潤滑導向塊。

本發明的有益效果是倒立式伸縮鎧甲防護提供一種全封閉空間，防止鐵屑四濺，緊湊密封，可增加上料空間等結構。具有結構簡單，易裝配，安裝空間小，鎖緊安全可靠及密封效果好等優點。

附圖說明

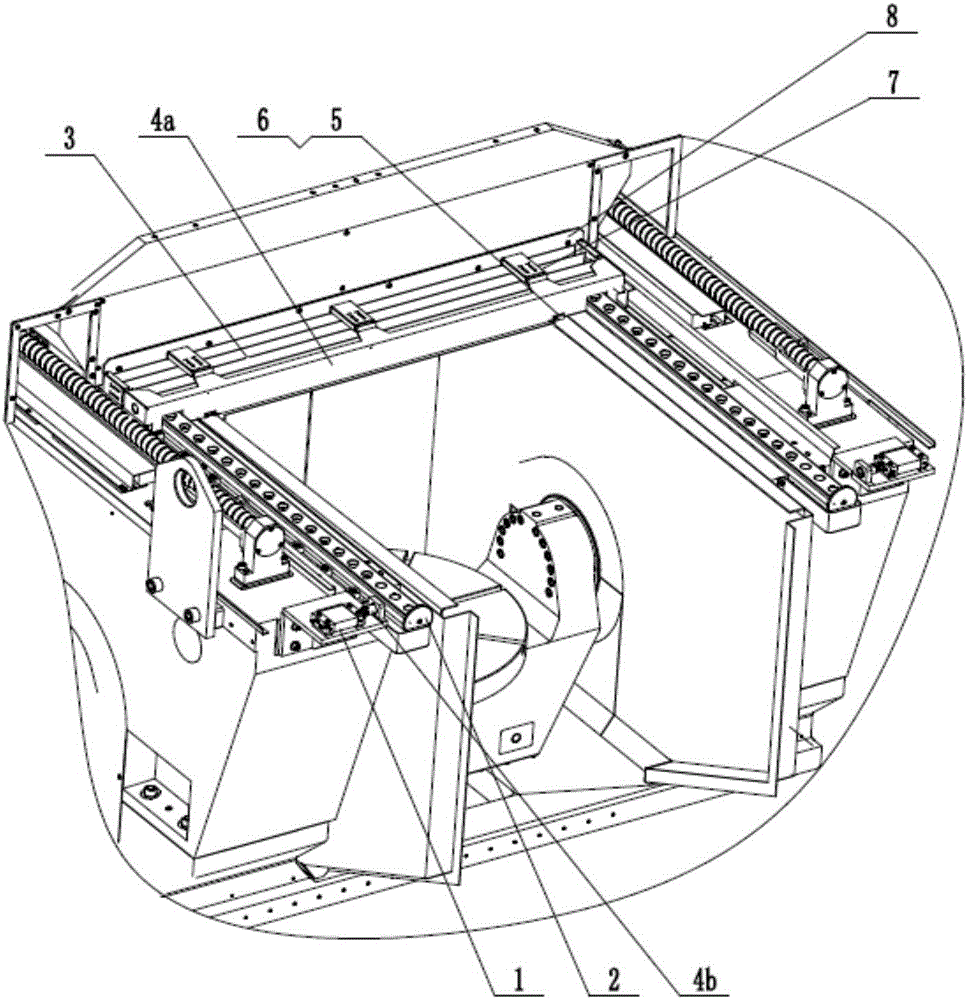

圖1為本發明倒立式伸縮鎧甲防護機床加工狀態下的結構示意圖；

圖2為本發明倒立式伸縮鎧甲防護機床上下工件狀態下的結構示意圖。

圖中標記為：1-氣缸插銷裝置，2-防護擋板，3-倒立鎧甲防護體，4-前固定支撐板，5-導向板，6-導向塊；7-收縮吸鐵；8-固定板；4a-磁鐵吸板，4b-插銷塊

具體實施方式

下面結合附圖對本發明作進一步說明。

倒立式伸縮鎧甲防護，固定板8安裝在機床運動軸橫梁上，固定板8固定連接收縮吸鐵7,倒立鎧甲防護體3一端與固定板8連接,另一端與前固定支撐板4連接,前固定支撐板4上與收縮吸鐵7相對應的位置上設有磁鐵吸板4a,氣缸插銷裝置1固定在機床立柱上，前固定支撐板4的兩端各焊接固定一個插銷塊4b。

前固定支撐板4上固定安裝防護擋板2。在倒立鎧甲防護體(3)的下方設有導向板5和自潤滑導向塊6。

如圖1所示，當機床處于加工狀態時，收縮吸鐵7與磁鐵吸板4a分開，氣缸插銷4的插銷推出，插入插銷塊4b中。

如圖2所示，當機床處于上下工件狀態時，收縮吸鐵7移動至磁鐵吸板4a，使其相互吸合，原有可伸展鎧甲防護結合為一體，氣缸插銷裝置1通過氣缸動作拔銷，通過導向板5，自潤滑導向塊6，整體鎧甲防護隨移動軸快速移動至機床零點，此后敞開空間供上下工件使用。

本發明的有益效果是倒立式伸縮鎧甲防護提供一種全封閉空間，防止鐵屑四濺，緊湊密封，可增加上料空間等結構。具有結構簡單，易裝配，安裝空間小，鎖緊安全可靠及密封效果好等優點。
