本發明屬于一種鋼管焊縫清理設備，特別是屬于一種直縫焊管內毛刺刮除設備。

背景技術：

直縫焊管在焊接過程中出現的內毛刺﹙也稱之為焊筋﹚需要刮除，目前，多采用人工使用拉桿一端安裝的內毛刺刮除刮刀伸入直縫焊管中對直縫焊管的內毛刺進行往復清理刮除。這種直縫焊管內毛刺刮除方式造成職工勞動強度大、工作效率低、直縫焊管內毛刺刮除質量差，還常常會造成內毛刺刮除刮刀的損壞。如何實現直縫焊管內毛刺的自動清除，提高直縫焊管內毛刺刮除質量和工作效率，降低職工勞動強度；還防止內毛刺刮除刮刀的損壞，延長內毛刺刮除刮刀的使用時間是需要解決的問題。

技術實現要素：

本發明所要解決的技術問題是：提供一種直縫焊管內毛刺刮除設備。使用該直縫焊管內毛刺刮除設備不僅能實現直縫焊管內毛刺的自動清除，提高直縫焊管內毛刺刮除質量和工作效率，降低職工勞動強度；還能防止內毛刺刮除刮刀的損壞，延長內毛刺刮除刮刀的使用時間。

本發明解決上述技術問題的技術方案是：一種直縫焊管內毛刺刮除設備，包括機架、鏈條，機架前端端部安裝著的鏈輪為主動輪，機架后端端部安裝著的鏈輪為從動輪，其特征是：所述機架為條形機架，所述鏈條為雙排滾子傳動鏈條，該雙排滾子傳動鏈條套裝在條形機架前后兩端設置的主動輪和從動輪上，還包括直縫焊管內毛刺刮除裝置，安裝在條形機架上的直縫焊管內毛刺刮除裝置的牽拉裝置，還包括將直縫焊管內毛刺刮除裝置推入直縫焊管的推動裝置，還包括安裝在條形機架后端端部的直縫焊管輸送和夾緊裝置；還包括液壓、電器控制裝置；

所述直縫焊管內毛刺刮除裝置包括拉桿、圓環形環形刀、條形塊，該圓環形環形刀傾斜安裝在所述拉桿靠近端部的上部位置上，該圓環形環形刀的環形刀口伸出暴露在拉桿的外表面，該拉桿上靠近圓環形環形刀一側的下部位置設置有凹槽，所述條形塊使用轉動軸安裝在該拉桿下部位置設置的凹槽內，該條形塊的另一端為自由端，該拉桿的另一端設置有通孔；所述拉桿上還設置有條形塊調整裝置，所述條形塊調整裝置為螺桿，該拉桿安裝的圓環形環形刀和條形塊之間的上表面上設置有凹坑，所述螺桿穿過拉桿并使用螺母安裝在拉桿上表面設置的凹坑上；

所述直縫焊管內毛刺刮除裝置的牽拉裝置包括牽拉小車、掛鉤、掛鉤連接臂、彈簧、彈簧安裝桿，該牽拉小車具有頂板和頂板底面兩側分別安裝的兩個滾輪，所述牽拉小車安裝在該條形機架頂面兩側安裝的滑動軌道上，該牽拉小車頂板朝向條形機架前端一側的中間位置安裝著兩片擋板，所述掛鉤連接臂與牽拉小車頂板安裝的兩片擋板及安裝在兩片擋板之間的轉動軸活動連接，該掛鉤連接臂的另一端安裝著掛鉤，該掛鉤連接臂安裝著掛鉤的端部頂面還橫向安裝著手柄，該牽拉小車頂板安裝著的兩片擋板后側中間位置安裝著彈簧安裝桿，所述彈簧的一端與該彈簧安裝桿的端部固定連接，另一端與所述掛鉤連接臂安裝著掛鉤的端部固定連接；該牽拉小車頂板朝向條形機架后端一側的中間位置安裝著另外兩片擋板，所述拉桿設置有通孔的一端與牽拉小車頂板安裝的另外兩片擋板及安裝在另外兩片擋板之間的轉動軸活動連接；

所述將直縫焊管內毛刺刮除裝置推入直縫焊管的推動裝置包括V字形轉動輪、槽輪、鋼絲繩段，該V字形轉動輪使用帶座軸承安裝在靠近條形機架后端端部位置的條形機架一側，該V字形轉動輪為主動輪由減速電機驅動，該槽輪使用軸承安裝在靠近條形機架前端端部位置條形機架一側設置的轉動軸上，該V字形轉動輪、槽輪安裝在所述條形機架的同一側，所述牽拉小車的頂板一側還具有伸出條形機架的部分，該牽拉小車的頂板伸出條形機架部分的一側與該V字形轉動輪、槽輪處于所述條形機架的同一側，所述牽拉小車的頂板伸出條形機架部分朝向該條形機架前端端部、后端端部的兩側分別安裝著一側帶有內螺紋的封閉環，所述鋼絲繩段的兩端端部分別連接著帶有外螺紋的螺桿，該鋼絲繩段套裝在所述V字形轉動輪、槽輪上，該鋼絲繩段兩端端部連接著的帶外螺紋的螺桿分別與牽拉小車的頂板伸出條形機架部分前端端部、后端端部兩側分別安裝著的封閉環一側的內螺紋螺紋連接；

所述安裝在條形機架后端的直縫焊管輸送裝置為依次安裝在條形機架中心線延長線上的至少3個輥輪支架及安裝在輥輪支架上的輥輪；

所述安裝在條形機架后端的直縫焊管夾緊裝置包括開合卡具、控制開合卡具開合的裝置，所述開合卡具包括上卡具、下卡具，該控制開合卡具開合的裝置包括支架、支架安裝座、油缸，該支架安裝座安裝在靠近所述條形機架后端端部的位置，所述支架安裝在支架安裝座上，所述油缸使用油缸安裝座安裝在支架的橫梁上，該油缸的杠桿穿過所述支架的橫梁并伸入橫梁下面的空間內，所述油缸杠桿的端部使用連接器與上卡具活動連接，該上卡具相對應的支架安裝座頂面上安裝著下卡具安裝座，該下卡具安裝座上安裝著下卡具，該上卡具與下卡具扣合時其軸線的延長線與輥輪支架上安裝的輥輪輸送的直縫焊管的軸線為一條直線；

所述液壓、電器控制裝置采用現有技術，由PLC控制。

本發明工作過程是：將待刮除內毛刺的直縫焊管使用送料車輸送到直縫焊管輸送裝置的輥輪支架上安裝的輥輪上，輥輪轉動帶動待刮除內毛刺直縫焊管的一端輸送至直縫焊管夾緊裝置，直縫焊管夾緊裝置的油缸啟動，帶動上卡具與下卡具扣合并將直縫焊管的端部夾緊；啟動直縫焊管內毛刺刮除裝置推入直縫焊管的推動裝置的減速電機，減速電機轉動帶動V字形轉動輪、槽輪套裝著的由鋼絲繩段圍合的鋼絲繩環轉動，鋼絲繩環拉動牽拉小車向直縫焊管夾緊裝置移動，牽拉小車推動牽拉小車頂板安裝的拉桿向直縫焊管夾緊裝置夾緊的直縫焊管的另一端運動，直至將拉桿的端部送至直縫焊管夾緊裝置夾緊的直縫焊管的另一端端部外側；調整旋轉直縫焊管內毛刺刮除裝置的螺桿，使直縫焊管內毛刺刮除裝置的條形塊下底面及圓環形環形刀的上頂面貼靠著待刮除內毛刺的直縫焊管內壁，該圓環形環形刀朝向直縫焊管內的內毛刺；將直縫焊管內毛刺刮除裝置的牽拉裝置的掛鉤使用掛鉤連接臂端部頂面橫向安裝著的手柄將掛鉤掛在條形機架前后兩端設置的主動輪和從動輪上套裝的雙排滾子傳動鏈條的鏈條單元上；啟動驅動條形機架前端設置的主動輪減速電機，同時啟動直縫焊管內毛刺刮除裝置推入直縫焊管的推動裝置減速電機作方向轉動，條形機架前端設置的主動輪轉動并帶動雙排滾子傳動鏈條向條形機架前端方向移動；雙排滾子傳動鏈條向條形機架前端方向移動并帶動牽拉小車頂板安裝的拉桿在直縫焊管夾緊裝置夾緊的直縫焊管內運動，拉桿運動帶動其端部安裝的圓環形環形刀對直縫焊管的內毛刺進行刮除，直至將拉桿的端部拉出直縫焊管夾緊裝置夾緊的直縫焊管的一端端部外側，并將直縫焊管的內毛刺刮除完畢，搬動掛鉤連接臂端部頂面橫向安裝著手柄，使掛鉤連接臂端部安裝的掛鉤脫離雙排滾子傳動鏈條的鏈條單元；啟動直縫焊管內毛刺刮除裝置推入直縫焊管的推動裝置減速電機再次作方向轉動，進入下一根直縫焊管內毛刺刮除工作過程。

本發明的有益效果是：由于本發明的機架為條形機架，鏈條為雙排滾子傳動鏈條，該雙排滾子傳動鏈條套裝在條形機架前后兩端設置的主動輪和從動輪上；本發明還設置了直縫焊管內毛刺刮除裝置，安裝在條形機架上的直縫焊管內毛刺刮除裝置的牽拉裝置，將直縫焊管內毛刺刮除裝置推入直縫焊管的推動裝置，安裝在條形機架后端的直縫焊管輸送和夾緊裝置；液壓、電器控制裝置。實現了直縫焊管內毛刺的自動清除，提高了直縫焊管內毛刺刮除質量和工作效率，降低了職工勞動強度；防止了內毛刺刮除刮刀的損壞，延長了內毛刺刮除刮刀的使用時間。

附圖說明

下面結合附圖和實施例對本發明進一步說明；

圖1是本發明的立體結構示意圖；

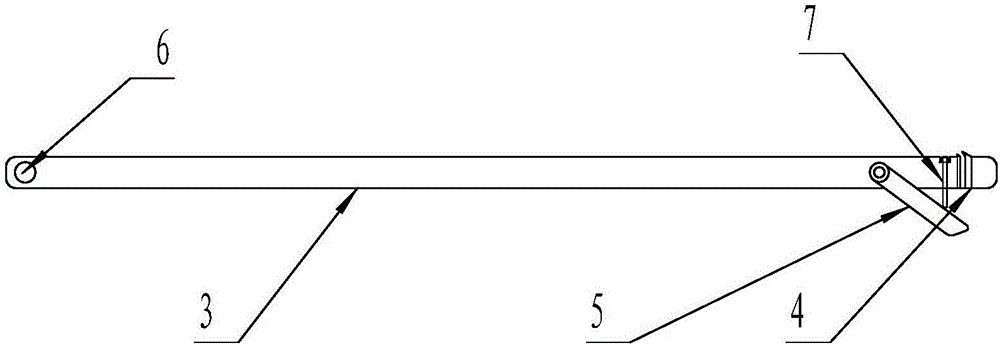

圖2是本發明拉桿的放大示意圖；

附圖中：1.機架、2.鏈條、3.拉桿、4.圓環形環形刀、5.條形塊、6.通孔、7.螺桿、8.牽拉小車、9.掛鉤、10.掛鉤連接臂、11.彈簧、12.彈簧安裝桿、13.滑動軌道、14.手柄、15.V字形轉動輪、16.槽輪、17.鋼絲繩段、18.輥輪、19.上卡具、20.下卡具、21.支架、22.支架安裝座、23.油缸。

具體實施方式

下面通過具體實施例對本發明作進一步的詳細描述。

實施例1

如圖1、圖2所示，一種直縫焊管內毛刺刮除設備，包括機架1、鏈條2，機架1前端端部安裝著的鏈輪為主動輪，機架1后端端部安裝著的鏈輪為從動輪，其特征是：所述機架1為條形機架，所述鏈條2為雙排滾子傳動鏈條，該雙排滾子傳動鏈條套裝在條形機架前后兩端設置的主動輪和從動輪上，還包括直縫焊管內毛刺刮除裝置，安裝在條形機架上的直縫焊管內毛刺刮除裝置的牽拉裝置，還包括將直縫焊管內毛刺刮除裝置推入直縫焊管的推動裝置，還包括安裝在條形機架后端端部的直縫焊管輸送和夾緊裝置；還包括液壓、電器控制裝置；

所述直縫焊管內毛刺刮除裝置包括拉桿3、圓環形環形刀4、條形塊5，該圓環形環形刀4傾斜安裝在所述拉桿3靠近端部的上部位置上，該圓環形環形刀4的環形刀口伸出暴露在拉桿3的外表面，該拉桿3上靠近圓環形環形刀4一側的下部位置設置有凹槽，所述條形塊5使用轉動軸安裝在該拉桿3下部位置設置的凹槽內，該條形塊5的另一端為自由端，該拉桿3的另一端設置有通孔6；所述拉桿3上還設置有條形塊調整裝置，所述條形塊調整裝置為螺桿7，該拉桿3安裝的圓環形環形刀4和條形塊5之間的上表面上設置有凹坑，所述螺桿7穿過拉桿3并使用螺母安裝在拉桿3上表面設置的凹坑上；

所述直縫焊管內毛刺刮除裝置的牽拉裝置包括牽拉小車8、掛鉤9、掛鉤連接臂10、彈簧11、彈簧安裝桿12，該牽拉小車8具有頂板和頂板底面兩側分別安裝的兩個滾輪，所述牽拉小車8安裝在該條形機架頂面兩側安裝的滑動軌道13上，該牽拉小車8頂板朝向條形機架前端一側的中間位置安裝著兩片擋板，所述掛鉤連接臂10與牽拉小車8頂板安裝的兩片擋板及安裝在兩片擋板之間的轉動軸活動連接，該掛鉤連接臂10的另一端安裝著掛鉤9，該掛鉤連接臂10安裝著掛鉤9的端部頂面還橫向安裝著手柄14，該牽拉小車8頂板安裝著的兩片擋板后側中間位置安裝著彈簧安裝桿12，所述彈簧11的一端與該彈簧安裝桿12的端部固定連接，另一端與所述掛鉤連接臂10安裝著掛鉤9的端部固定連接；該牽拉小車8頂板朝向條形機架后端一側的中間位置安裝著另外兩片擋板，所述拉桿3設置有通孔6的一端與牽拉小車8頂板安裝的另外兩片擋板及安裝在另外兩片擋板之間的轉動軸活動連接；

所述將直縫焊管內毛刺刮除裝置推入直縫焊管的推動裝置包括V字形轉動輪15、槽輪16、鋼絲繩段17，該V字形轉動輪15使用帶座軸承安裝在靠近條形機架后端端部位置的條形機架一側，該V字形轉動輪15為主動輪由減速電機﹙附圖中未畫出﹚驅動，該槽輪16使用軸承安裝在靠近條形機架前端端部位置條形機架一側設置的轉動軸上，該V字形轉動輪15、槽輪16安裝在所述條形機架的同一側，所述牽拉小車8的頂板一側還具有伸出條形機架的部分，該牽拉小車8的頂板伸出條形機架部分的一側與該V字形轉動輪15、槽輪16處于所述條形機架的同一側，所述牽拉小車8的頂板伸出條形機架部分朝向該條形機架前端端部、后端端部的兩側分別安裝著一側帶有內螺紋的封閉環﹙附圖中未畫出﹚，所述鋼絲繩段17的兩端端部分別連接著帶有外螺紋的螺桿﹙附圖中未畫出﹚，該鋼絲繩段17套裝在所述V字形轉動輪15、槽輪16上，該鋼絲繩段17兩端端部連接著的帶外螺紋的螺桿分別與牽拉小車8的頂板伸出條形機架部分前端端部、后端端部兩側分別安裝著的封閉環一側的內螺紋螺紋連接；

所述安裝在條形機架后端的直縫焊管輸送裝置為依次安裝在條形機架中心線延長線上的至少3個輥輪支架及安裝在輥輪支架上的輥輪18。

實施例2

如圖1、圖2所示，一種直縫焊管內毛刺刮除設備，包括機架1、鏈條2，機架1前端端部安裝著的鏈輪為主動輪，機架1后端端部安裝著的鏈輪為從動輪，其特征是：所述機架1為條形機架，所述鏈條2為雙排滾子傳動鏈條，該雙排滾子傳動鏈條套裝在條形機架前后兩端設置的主動輪和從動輪上，還包括直縫焊管內毛刺刮除裝置，安裝在條形機架上的直縫焊管內毛刺刮除裝置的牽拉裝置，還包括將直縫焊管內毛刺刮除裝置推入直縫焊管的推動裝置，還包括安裝在條形機架后端端部的直縫焊管輸送和夾緊裝置；還包括液壓、電器控制裝置；

所述直縫焊管內毛刺刮除裝置包括拉桿3、圓環形環形刀4、條形塊5，該圓環形環形刀4傾斜安裝在所述拉桿3靠近端部的上部位置上，該圓環形環形刀4的環形刀口伸出暴露在拉桿3的外表面，該拉桿3上靠近圓環形環形刀4一側的下部位置設置有凹槽，所述條形塊5使用轉動軸安裝在該拉桿3下部位置設置的凹槽內，該條形塊5的另一端為自由端，該拉桿3的另一端設置有通孔6；所述拉桿3上還設置有條形塊調整裝置，所述條形塊調整裝置為螺桿7，該拉桿3安裝的圓環形環形刀4和條形塊5之間的上表面上設置有凹坑，所述螺桿7穿過拉桿3并使用螺母安裝在拉桿3上表面設置的凹坑上；

所述直縫焊管內毛刺刮除裝置的牽拉裝置包括牽拉小車8、掛鉤9、掛鉤連接臂10、彈簧11、彈簧安裝桿12，該牽拉小車8具有頂板和頂板底面兩側分別安裝的兩個滾輪，所述牽拉小車8安裝在該條形機架頂面兩側安裝的滑動軌道13上，該牽拉小車8頂板朝向條形機架前端一側的中間位置安裝著兩片擋板，所述掛鉤連接臂10與牽拉小車8頂板安裝的兩片擋板及安裝在兩片擋板之間的轉動軸活動連接，該掛鉤連接臂10的另一端安裝著掛鉤9，該掛鉤連接臂10安裝著掛鉤9的端部頂面還橫向安裝著手柄14，該牽拉小車8頂板安裝著的兩片擋板后側中間位置安裝著彈簧安裝桿12，所述彈簧11的一端與該彈簧安裝桿12的端部固定連接，另一端與所述掛鉤連接臂10安裝著掛鉤9的端部固定連接；該牽拉小車8頂板朝向條形機架后端一側的中間位置安裝著另外兩片擋板，所述拉桿3設置有通孔6的一端與牽拉小車8頂板安裝的另外兩片擋板及安裝在另外兩片擋板之間的轉動軸活動連接；

所述將直縫焊管內毛刺刮除裝置推入直縫焊管的推動裝置包括V字形轉動輪15、槽輪16、鋼絲繩段17，該V字形轉動輪15使用帶座軸承安裝在靠近條形機架后端端部位置的條形機架一側，該V字形轉動輪15為主動輪由減速電機﹙附圖中未畫出﹚驅動，該槽輪16使用軸承安裝在靠近條形機架前端端部位置條形機架一側設置的轉動軸上，該V字形轉動輪15、槽輪16安裝在所述條形機架的同一側，所述牽拉小車8的頂板一側還具有伸出條形機架的部分，該牽拉小車8的頂板伸出條形機架部分的一側與該V字形轉動輪15、槽輪16處于所述條形機架的同一側，所述牽拉小車8的頂板伸出條形機架部分朝向該條形機架前端端部、后端端部的兩側分別安裝著一側帶有內螺紋的封閉環﹙附圖中未畫出﹚，所述鋼絲繩段17的兩端端部分別連接著帶有外螺紋的螺桿﹙附圖中未畫出﹚，該鋼絲繩段17套裝在所述V字形轉動輪15、槽輪16上，該鋼絲繩段17兩端端部連接著的帶外螺紋的螺桿分別與牽拉小車8的頂板伸出條形機架部分前端端部、后端端部兩側分別安裝著的封閉環一側的內螺紋螺紋連接；

所述安裝在條形機架后端的直縫焊管輸送裝置為依次安裝在條形機架中心線延長線上的至少3個輥輪支架及安裝在輥輪支架上的輥輪18；

所述安裝在條形機架后端的直縫焊管夾緊裝置包括開合卡具、控制開合卡具開合的裝置，所述開合卡具包括上卡具19、下卡具20，該控制開合卡具開合的裝置包括支架21、支架安裝座22、油缸23，該支架安裝座22安裝在靠近所述條形機架后端端部的位置，所述支架21安裝在支架安裝座22上，所述油缸23使用油缸安裝座安裝在支架21的橫梁上，該油缸23的杠桿穿過所述支架21的橫梁并伸入橫梁下面的空間內，所述油缸23杠桿的端部使用連接器與上卡具19活動連接，該上卡具19相對應的支架安裝座22頂面上安裝著下卡具安裝座，該下卡具安裝座上安裝著下卡具20，該上卡具19與下卡具20扣合時其軸線的延長線與輥輪支架上安裝的輥輪18輸送的直縫焊管的軸線為一條直線。

通過上述的說明內容，本領域技術人員完全可以在不偏離本項發明技術思想的范圍內，進行多樣的變更以及修改都在本發明的保護范圍之內。本發明的未盡事宜，屬于本領域技術人員的公知常識。
