本實用新型涉及工裝夾具領域，尤其涉及一種車床鉆頭夾具。

背景技術：

現有的車床夾頭夾具還是采用傳統加工模式，利用鉆夾頭夾持中心鉆進行鉆孔，此加工方式效率低且不容易準確的調節高度，從而出現較大的誤差，同時夾具對于鉆頭的夾持的不夠穩定，如專利號CN201520791404.7的一種數控車床鉆孔夾具，包括夾具主體，所述夾具主體的端面處開有一安裝孔，在安裝孔內配有鉆套，所述鉆套通過設置在夾具主體頂部或者側部的鎖緊螺釘鎖緊固定，在鉆套內套裝有中心鉆。本實用新型結構簡單、使用方便，加工時將其固定在車床刀架上，利用車床自動走刀完成鉆孔工序，并沒有解決這些問題。

技術實現要素：

本實用新型的所要解決的技術問題是提供，以解決現有技術中導致的上述缺陷。

為了實現本實用新型的目的，本實用新型提供的一種車床鉆頭夾具，包括車床鉆頭夾具本體，所述車床鉆頭夾具包括調節裝置和鉆頭夾桿，所述調節裝置包括殼體和內部方體，內部方體為空心結構，內部方體頂部設有橫桿和齒輪一，齒輪一和橫桿均開有鍵槽，鍵槽內設有定位鍵，齒輪一通過定位鍵套在橫桿中部，內部方體正面設有調節表盤，調節表盤為齒輪形狀，與內部方體的齒輪一相嚙合，內部方體左右兩端開有同一高度的兩個通孔一，橫桿通過通孔一架設在內部方體內，橫桿兩端固連有兩個齒輪二，殼體內表面設有兩條縱向的齒條，齒條與齒輪二嚙合，殼體開有橫向的通孔二，鉆頭夾桿置于通孔二內。

采用以上技術方案的有益效果是：齒輪一和橫桿通過定位鍵連接，使齒輪一和橫桿之間不易發生相對移動，同時可以使齒輪一的傳動更好地傳遞給橫桿，通過殼體外部調節表盤的轉動來帶動齒輪一轉動，齒輪一的轉動帶動橫桿兩端的齒輪二在齒條上運動，從而實現整個車床鉆頭夾具高度的調節，能夠方便鉆頭對準工件進行工作。

優選的，所述調節表盤表面標有刻度，刻度與車床鉆頭夾具調節的高度相對應。

采用以上技術方案的有益效果是：調節表盤設有刻度便于對高度精準的調節，減小誤差。

優選的，所述鉆頭夾桿頭部開有螺孔，尾部設有調節螺釘。

采用以上技術方案的有益效果是：鉆頭夾桿頭部的螺孔便于鉆頭的拆卸，尾部的調節螺釘可以頂住鉆頭夾桿，防止裝置在運作時鉆頭夾桿回縮。

優選的，所述殼體頂部等間距地設有三顆固定螺釘，固定螺釘底部設有墊片。

采用以上技術方案的有益效果是：通過固定螺釘的擰緊來固定鉆頭夾桿，防止鉆頭夾桿受力過大時發生自轉，采用三顆螺釘在使受力更均勻的同時也避免了螺釘的浪費，底部設有墊片可減小螺釘對殼體的壓強，減少對殼體的損害。

優選的，所述殼體底部的左右兩側設有定位螺釘，通過定位螺釘的擰緊來固定內部方體。

采用以上技術方案的有益效果是：通過定位螺釘可在高度調節好后擰緊螺釘，從而卡緊內部方體，防止內部方體移動。

附圖說明

圖1為本實用新型的結構示意圖。

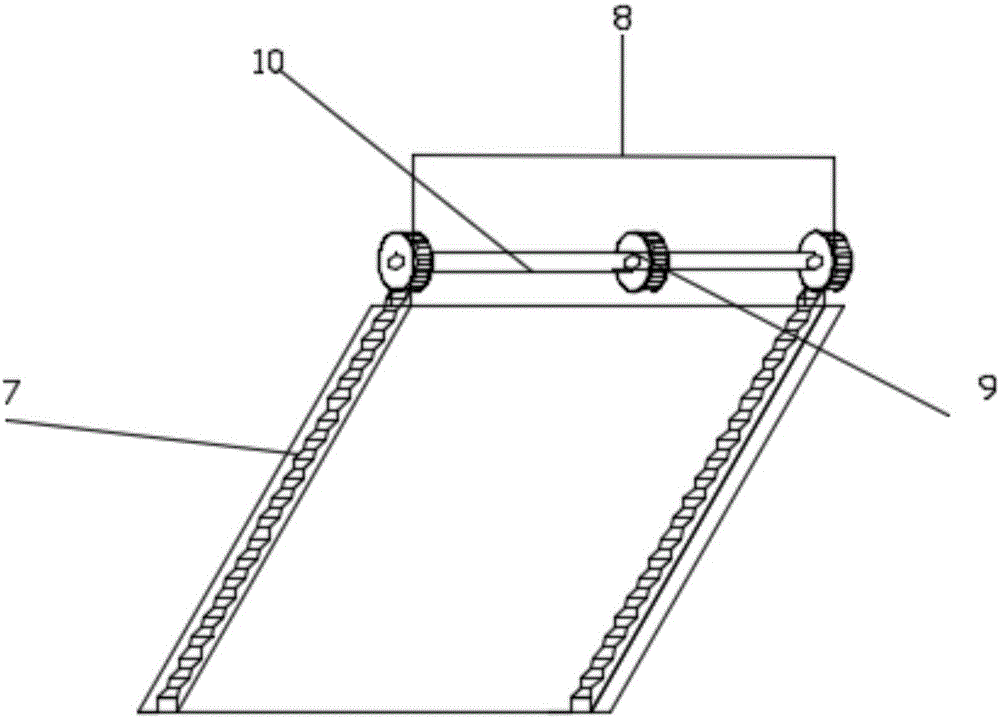

圖2為殼體與內部方體連接結構示意圖。

圖3為調節表盤與齒輪一嚙合結構示意圖。

其中，1—殼體，2—鉆頭夾桿，3—內部方體，4—調節表盤，5—調節螺釘，6—固定螺釘，7—齒條，8—齒輪二，9—齒輪一，10—橫桿，11—定位螺釘。

具體實施方式

下面結合附圖和具體實施方式對本實用新型做進一步詳細說明。

圖1、圖2和圖3出示了本實用新型的具體實施方式：一種車床鉆頭夾具，包括車床鉆頭夾具本體，所述車床鉆頭夾具包括調節裝置和鉆頭夾桿2，所述調節裝置包括殼體1和內部方體3，內部方體3為空心結構，內部方體頂部設有橫桿10和齒輪一9，齒輪一9和橫桿10均開有鍵槽，鍵槽內設有定位鍵，齒輪一9通過定位鍵套在橫桿10中部，內部方體3正面設有調節表盤4，調節表4盤為齒輪形狀，與內部方體的齒輪一9相嚙合，內部方體左右兩端開有同一高度的兩個通孔一，橫桿通過通孔一架設在內部方體內，橫桿兩端固連有兩個齒輪二8，殼體內表面設有兩條縱向的齒條7，齒條與齒輪二8嚙合，殼體開有橫向的通孔二，鉆頭夾桿2置于通孔二內，齒輪一9和橫桿10通過定位鍵連接，使齒輪一和9橫桿10之間不易發生相對移動，同時可以使齒輪一9的傳動更好地傳遞給橫桿10，通過殼體外部調節表盤4的轉動來帶動齒輪一9轉動，齒輪一9的轉動帶動橫桿10兩端的齒輪二8在齒條7上運動，從而實現整個車床鉆頭夾具高度的調節，能夠方便鉆頭對準工件進行工作，所述調節表盤表面標有刻度，刻度與車床鉆頭夾具調節的高度相對應，調節表盤設有刻度便于對高度精準的調節，減小誤差，所述鉆頭夾桿2頭部開有螺孔，尾部設有調節螺釘5，鉆頭夾桿頭部的螺孔便于鉆頭的拆卸，尾部的調節螺釘5可以頂住鉆頭夾桿，防止裝置在運作時鉆頭夾桿2回縮，所述殼體頂部等間距地設有三顆固定螺釘6，固定螺釘底部設有墊片，通過固定螺釘的擰緊來固定鉆頭夾桿，防止鉆頭夾桿受力過大時發生自轉，采用三顆螺釘在使受力更均勻的同時也避免了螺釘的浪費，底部設有墊片可減小螺釘對殼體的壓強，減少對殼體的損害，所述殼體底部的左右兩側設有定位螺釘11，通過定位螺釘的擰緊來固定內部方體，通過定位螺釘11可在高度調節好后擰緊螺釘，從而卡緊內部方體3，防止內部方體移動。

由技術常識可知，本實用新型可以通過其它的不脫離其精神實質或必要特征的實施方案來實現。因此，上述公開的實施方案，就各方面而言，都只是舉例說明，并不是僅有的。所有在本實用新型范圍內或在等同于本實用新型的范圍內的改變均被本實用新型包含。
