本實用新型涉及一種激光器的活動支架安裝機構,屬于激光打標機的安裝零配件技術領域。
背景技術:
CO2激光打標機即二氧化碳激光打標機。是利用CO2氣體為工作介質的激光振鏡打標機。CO2激光器以CO2氣體為介質,將CO2和其他輔助氣體充入放電管在電極上加高壓,放電管中產生輝光放電,使氣體釋放出波長為10.64um激光,將激光能量放大后,經振鏡掃描和F-Theta鏡聚焦后,在電腦和激光打標控制卡的控制下,可在工件上根據用戶的要求進行圖像、文字、數字、線條的標刻。現有的激光打標機只是簡單的將安裝在自動化生產線上,存在無法有效調節激光打標機的上下,左右和角度方向的缺點;同時,當激光振鏡與激光器通過簡單固定安裝在自動化生產線上好后,一旦發現激光打標機的位置和角度方向不理想,需要重新拆卸激光器進行調整,存在拆卸困難和調節準直度操作麻煩的缺點。
技術實現要素:
本實用新型所要解決的技術問題,就是提出一種激光器的活動支架安裝機構,其可實現激光器的上下移動、左右移動、角度旋轉功能,能夠使得激光器與自動化生產線之間實現自由位置和角度方向的調整。
為解決上述技術問題,本實用新型采用以下技術方案予以實現:
一種激光器的活動支架安裝機構,包括底座、上下移動機構、左右移動機構以及角度旋轉機構;所述上下移動機構和左右移動機構都包括有槽架和滑塊,所述槽架上設有滑槽,所述滑塊設于所述滑槽中,其中,所述上下移動機構的底部設有底板,上下移動機構豎向設于所述底板上,并通過所述底板與底座固定連接,所述左右移動機構的滑塊與上下移動機構的滑塊固定連接,同時上下移動機構的槽架和左右移動機構的槽架相互垂直設置;所述角度旋轉機構包括相互連接的固定盤和旋轉盤,所述固定盤固定設于所述左右移動機構的槽架背部,所述旋轉盤上設有激光器安裝座板,旋轉盤在固定盤上旋轉,從而改變激光器安裝座板的角度,繼而調節激光器的角度。
作為優選地,所述上下移動機構和左右移動機構的槽架上都設有精細調節機構,精細調節機構包括搖動手輪以及與搖動手輪連接的絲桿,所述絲桿連接滑塊,通過搖動手輪的搖動實現激光器上下位置以及左右位置的精細調節。
作為優選地,所述固定盤上設有固定槽孔,所述旋轉盤上設有固定螺孔,所述固定槽孔與固定螺孔中通過緊固件將角度調節好的旋轉盤固定于固定盤上。
作為優選地,所述緊固件為螺栓和螺母組合緊固件。
作為優選地,所述底座上設有滾輪,便于整體移動。
與現有技術相比,本實用新型具有的有益效果為:本實用新型將原有不可調節的連接方式徹底改變,增加了上下移動機構、左右移動機構、角度旋轉機構,不僅可以實現較大距離的調節,還可以通過搖動手輪來轉動絲桿實現上下和左右的精細移動,而角度旋轉只要通過旋轉盤旋轉即可實現。
附圖說明
圖1為本實用新型底座的結構示意圖;

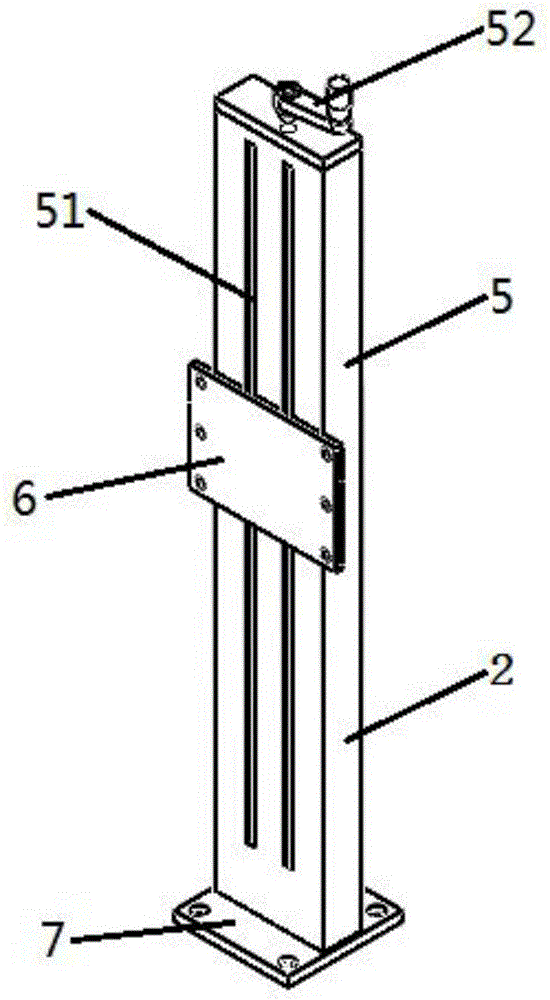

圖2為本實用新型上下移動機構的結構示意圖;
圖3為本實用新型左右移動機構的結構示意圖;
圖4為本實用新型角度旋轉機構中旋轉盤的結構示意圖;
圖5為本實用新型角度旋轉機構中固定盤的結構示意圖;
圖6為本實用新型角度旋轉結構與激光器安裝座板的連接示意圖;
圖7為本實用新型的結構示意總圖;
圖8為本實用新型的結構示意分散總圖。
具體實施方式
為讓本領域的技術人員更加清晰直觀的了解本實用新型,下面將結合附圖,對本實用新型作進一步的說明。
如圖1-8為本實用新型的優選實施例。
一種激光器的活動支架安裝機構,包括底座1、上下移動機構2、左右移動機構3以及角度旋轉機構4;上下移動機構2和左右移動機構3都包括有槽架5和滑塊6,槽架5上設有滑槽51,滑塊6設于滑槽51中,其中,上下移動機構2的底部設有底板7,上下移動機構2豎向設于底板7上,并通過底板7與底座1固定連接,左右移動機構3的滑塊6與上下移動機構2的滑塊6固定連接,同時上下移動機構2的槽架5和左右移動機構3的槽架5相互垂直設置,即左右移動機構3的槽架5是橫向設置的;
角度旋轉機構4包括相互連接的固定盤41和旋轉盤42,固定盤41固定設于左右移動機構3的槽架5背部,旋轉盤42上設有激光器安裝座板8,旋轉盤42在固定盤41上旋轉,從而改變激光器安裝座板8的角度,繼而調節激光器的角度。固定盤41上設有固定槽孔43,旋轉盤42上設有固定螺孔44,固定槽孔43與固定螺孔44中通過螺栓和螺母組合緊固件(圖中未示出)將角度調節好的旋轉盤42固定于固定盤41上.
本實施例中,上下移動機構2和左右移動機構3的槽架5上都設有精細調節機構,精細調節機構包括搖動手輪52以及與搖動手輪52連接的絲桿53,絲桿53連接滑塊6,通過搖動手輪52的搖動實現激光器上下位置以及左右位置的精細調節。此外,底座1上設有滾輪11,便于整體移動。
以上所述僅為本實用新型的較佳實施例而已,并不用以限制本實用新型,凡在本實用新型的精神和原則之內,所作的任何修改、等同替換、改進等,均應包含在本實用新型的保護范圍之內。
