本實用新型屬于定心夾緊技術領域，尤其是涉及一種一種錐孔定心脹套。

背景技術：

定心脹套屬于機械通用零部件范疇，常用于定心定位機加工工件，現有脹套結構簡單，大都采用簡單的軸套式結構，在軸套側壁上開有調節槽，通過壓緊與待加工工件配合，其結構簡單，壽命短，容易損壞。

技術實現要素：

有鑒于此，本實用新型旨在提出一種錐孔定心脹套，以解決現有脹套結構簡單，壽命短和定位精度差的問題。

為達到上述目的，本實用新型的技術方案是這樣實現的：

一種錐孔定心脹套，包括脹套本體，所述脹套本體為空心錐形結構，中心的通孔為錐孔，所述脹套側壁設有若干條軸向分布的凹槽，所述凹槽在側壁上投影為曲線，所述凹槽內設有橡膠條

進一步的，所述凹槽末端設有圓形的通孔，減少應力集中。

進一步的，所述凹槽及橡膠條至少有三條。

進一步的，所述橡膠條粘接在凹槽內。

進一步的，所述脹套本體材料為彈簧鋼，所述橡膠為耐腐蝕橡膠。

相對于現有技術，本實用新型所述的一種錐孔定心脹套具有以下優勢：

本實用新型所述的一種錐孔定心脹套結構設計合理，保證脹套順利膨脹，將待加工工件夾緊，實現軸心定位，在實際生產中只需要更換不同型號的脹 套就可以生產不同尺寸的產品，既節省了工裝設計制造的成本，又能夠延長工裝壽命，減少工裝磨損，提高定位精度，提升加工產品的精度等級。

附圖說明

構成本實用新型的一部分的附圖用來提供對本實用新型的進一步理解，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。在附圖中：

圖1為本實用新型實施例所述的正視圖；

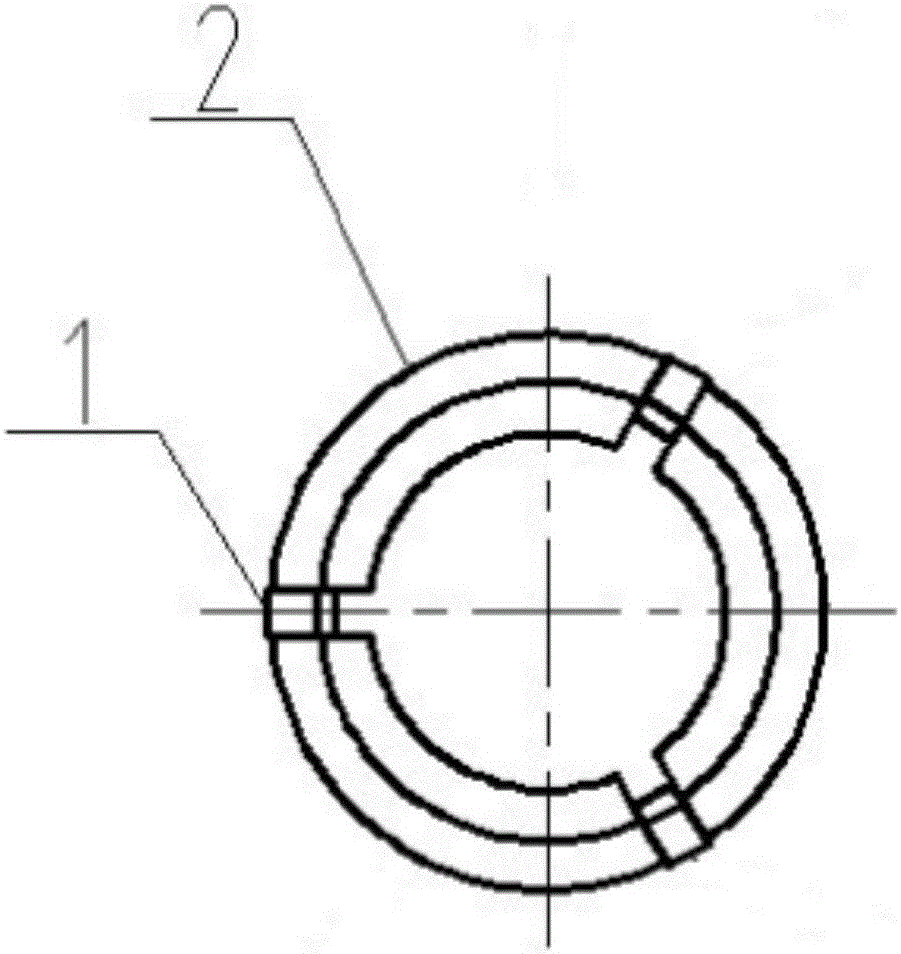

圖2為本實用新型實施例所述的俯視圖。

附圖標記說明：

1-橡膠條，2-脹套側壁，3-通孔。

具體實施方式

需要說明的是，在不沖突的情況下，本實用新型中的實施例及實施例中的特征可以相互組合。

在本實用新型的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。此外，術語“第一”、“第二”等僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”等的特征可以明示或者隱含地包括一個或者更多個該特征。在本實用新型的描述中，除非另有說明，“多個”的含義是兩個或兩個以上。

在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以通過具體情況理解上述術語在本實用新型中的具體含義。

下面將參考附圖并結合實施例來詳細說明本實用新型。

一種錐孔定心脹套，包括脹套本體，所述脹套本體為空心錐形結構，中心的通孔為錐孔，所述脹套側壁2設有至少三條軸向分布的凹槽，所述凹槽在側壁上投影為曲線，所述凹槽內粘接有橡膠條1。所述凹槽末端設有圓形的通孔3，減少應力集中。所述脹套本體材料為彈簧鋼，所述橡膠條1材料為耐腐蝕橡膠。

本實用新型所述的一種錐孔定心脹套安裝在相配合的錐軸上，通過壓力使脹套張開，達到定心的目的。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
