本實用新型涉及汽車配件加工技術領域，具體為一種用于汽車小配件的加工送料裝置。

背景技術：

數控機床是加工汽車部件的重要設備，目前在一些汽車小部件的中，都是通過人工上料，需要將機床停車上料，然后再啟動機床，由于機床停車再啟動浪費時間，且人工上料存在一定的危險性，這樣很難實現產量化。

技術實現要素：

本實用新型的目的在于提供一種用于汽車小配件的加工送料裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種用于汽車小配件的加工送料裝置，包括固定箱和底板，所述底板上設有調速傳動裝置，所述調速傳動裝置通過轉軸連接飛輪，且飛輪的下表面與固定箱的上表面重合，所述飛輪上設有小齒盤，且飛輪的上表面與小齒盤的下表面重合，所述小齒盤的圓周面上設有小齒，所述飛輪的右側設有底盤，所述底盤通過預緊銷連接大齒盤，且大齒盤的上表面與底盤的下表面重合，所述大齒盤的圓周面上設有大齒，所述大齒盤的上表面通過固定銷連接送料板，所述送料板另一端的下方設有擋塊。

優選的，所述大齒盤的安裝高度與小齒盤的安裝高度一致。

優選的，所述底盤與飛輪在同一水平線上。

優選的，所述大齒盤上表面均勻分布有三組送料板。

優選的，所述小齒盤的圓周面上均勻設有兩個小齒。

優選的，所述大齒盤的圓周面上均勻設有六個大齒。

與現有技術相比，本實用新型的有益效果是：該加工送料裝置安裝在數控機床的進料口處，結構緊湊，所需空間小，可將汽車小部件自動的送往數控加工中心，且間隔時間相同，不僅能保證工作人員的安全，而且節約上料時間，有利于實現產量化。

附圖說明

圖1為本實用新型結構俯視示意圖；

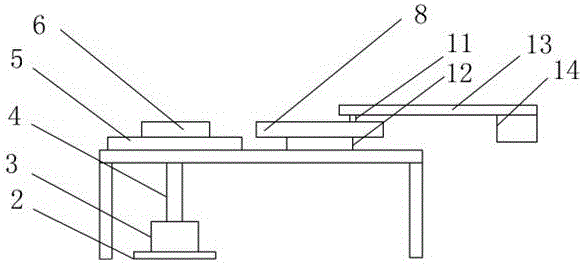

圖2為本實用新型結構主視示意圖。

圖中：1固定箱、2底板、3調速傳動裝置、4轉軸、5飛輪、6小齒盤、7小齒、8大齒盤、9大齒、10預緊銷、11固定銷、12底盤、13送料板、14擋塊。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種用于汽車小配件的加工送料裝置，包括固定箱1和底板2，所述底板2上設有調速傳動裝置3，所述調速傳動裝置3通過轉軸4連接飛輪5，且飛輪5的下表面與固定箱的上表面重合，所述飛輪5上設有小齒盤6，且飛輪5的上表面與小齒盤6的下表面重合，所述小齒盤6的圓周面上設有小齒7，所述飛輪5的右側設有底盤12，所述底盤12通過預緊銷10連接大齒盤8，且大齒盤8的上表面與底盤12的下表面重合，所述大齒盤8的圓周面上設有大齒9，所述大齒盤8的上表面通過固定銷11連接送料板13，所述送料板13另一端的下方設有擋塊14，所述大齒盤8的安裝高度與小齒盤6的安裝高度一致，所述底盤12與飛輪5在同一水平線上，所述大齒盤8上表面均勻分布有三組送料板13，所述所述小齒盤6的圓周面上均勻設有兩個小齒7，所述所述大齒盤8的圓周面上均勻設有六個大齒9。

工作原理：調速傳動裝置3通過轉軸4帶動飛輪5轉動，飛輪5帶動小齒盤6轉動，小齒盤6通過與大齒盤8的嚙合帶動大齒盤8轉動，大齒盤8上的送料板13隨著大齒盤8轉動，送料板13末端下方的擋塊14隨著送料板13 的轉動將汽車小部件送入數控機床。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
