本實用新型屬于機械加工設備領域，具體涉及一種用于機械零件加工的氣動夾具。

背景技術：

目前，我國機械加工設備行業發展迅速，用于機械加工的夾具設備也多種多樣，但是仍然面臨著很多方面的挑戰，需求尋找滿足客戶的解決方案。申請號：201210363790.0的中國專利文獻報道了一種夾具，具體內容為：本發明提供一種夾具，其包括：支撐部件，用于提供支撐，第一頂緊部件，固定在支撐部件上，第一頂緊部件用于在上下方向上配合以夾住點焊后的端梁，第二頂緊部件，固定在支撐部件上，第二頂緊部件用于在左右方向上配合以夾住端梁，第三頂緊部件，固定在支撐部件上，第三頂緊部件用于在前后方向上配合以夾住端梁。上述技術方案提供的夾具，作用在端梁的無焊縫處，夾具能夠從六個方位定位端梁，且使得端梁上的各個焊縫都露在外面，使得機械手無需不斷變換位置以滿足焊接需求，有效保證了端梁定位的可靠性，使得后續能順利使用機械手進行焊接操作，且可保證焊接質量和焊接效率。本新型結構含有上述專利有的優點，但是上述專利的夾具夾緊效果不好，而且成本較高，不適合應用推廣。綜上所述，所以我設計了一種用于機械零件加工的氣動夾具。

技術實現要素：

為了解決上述存在的問題，本實用新型提供一種用于機械零件加工的氣動夾具。

本實用新型是通過以下技術方案實現：

一種用于機械零件加工的氣動夾具，包括氣動夾具本體、增壓式氣壓缸、三爪卡盤，所述氣動夾具本體上端設置著限位墊圈，所述限位墊圈安裝在夾具體底座上方，所述夾具體底座上方設置著氣動控制閥，所述氣動控制閥末端連接著所述增壓式氣壓缸，所述增壓式氣壓缸下端安裝著三角形肋板，所述三角形肋板上方設置著所述三爪卡盤，所述三爪卡盤下方安裝著對刀塊，所述對刀塊端面連接著限位拉桿，所述限位拉桿設置在防振地腳螺栓孔上方。

優選的，氣動夾具本體底部設置著夾具體底座，夾具體底座上端安放著增壓式氣壓缸，增壓式氣壓缸端面連接著三爪卡盤。

優選的，三爪卡盤端面連接著限位拉桿，限位拉桿末端安裝著限位墊圈，限位墊圈下端設置著三角形肋板。

優選的，夾具體底座上端連接著三爪卡盤，氣動控制閥下端設置著對刀塊，對刀塊安裝在夾具體底座上表面。

與現有的技術相比，本實用新型的有益效果是：本實用新型結構簡單、設計合理、操作簡便，通過氣動夾具夾緊，可以有效的提高機械零件加工的效率，而且成本不高，適合運用推廣。

附圖說明

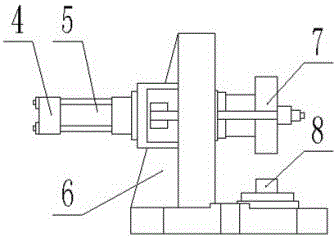

圖1是本實用新型的結構主視圖，

圖2是本實用新型的結構左視圖，

圖3是本實用新型的結構俯視圖。

圖中：1、氣動夾具本體，2、限位墊圈，3、夾具體底座，4、氣動控制閥，5、增壓式氣壓缸，6、三角形肋板，7、三爪卡盤，8、對刀塊，9、限位拉桿，10、防振地腳螺栓孔。

具體實施方式

下面結合附圖與具體實施方式對本實用新型作進一步詳細描述：

如圖1、圖2、圖3所示，一種用于機械零件加工的氣動夾具，包括氣動夾具本體1、增壓式氣壓缸5、三爪卡盤7，所述氣動夾具本體1上端設置著限位墊圈2，所述限位墊圈2安裝在夾具體底座3上方，所述夾具體底座3上方設置著氣動控制閥4，所述氣動控制閥4末端連接著所述增壓式氣壓缸5，所述增壓式氣壓缸5下端安裝著三角形肋板6，所述三角形肋板6上方設置著所述三爪卡盤7，所述三爪卡盤7下方安裝著對刀塊8，所述對刀塊8端面連接著限位拉桿9，所述限位拉桿9設置在防振地腳螺栓孔10上方。

氣動夾具本體1底部設置著夾具體底座3，夾具體底座3上端安放著增壓式氣壓缸5，增壓式氣壓缸5端面連接著三爪卡盤7，三爪卡盤7端面連接著限位拉桿9，限位拉桿9末端安裝著限位墊圈2，限位墊圈2下端設置著三角形肋板6，夾具體底座3上端連接著三爪卡盤7，氣動控制閥4下端設置著對刀塊8，對刀塊8安裝在夾具體底座3上表面。

本新型結構安裝有氣動控制閥、三爪卡盤，氣動控制閥是指在氣動系統中控制氣流的壓力、流量和流動方向，并保證氣動執行元件或機構正常工作的各類氣動元件，通過氣動夾緊可以有效的將夾具夾緊，以提高機械加工效率，三爪卡盤是指利用均布在卡盤體上的三個活動卡爪的徑向移動，把工件夾緊和定位的夾具體，此夾具體強度和定位精度都較高，而成本不高。本實用新型結構簡單、設計合理、操作簡便，通過氣動夾具夾緊，可以有效的提高機械零件加工的效率，而且成本不高，適合運用推廣。

以上顯示和描述了本實用新型的基本原理、主要特征和優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
