本實用新型涉及汽車零部件加工技術領域，具體涉及一種飛輪信號齒滾齒加工裝置。

背景技術：

現有技術中，發動機飛輪信號齒在加工過程中，先在機床工作臺上安裝分度頭裝置，將一件飛輪放在分度頭的三爪上，夾緊后，按分度要求，在飛輪上均勻銑齒，由于齒數較多并且密集分布，使得加工過程中需要精神高度集中，并且效率很低。因此研發了數控分度頭，采用數控分度頭進行自動分度的加工方式，不過數控分度頭的加工方法雖然可以達到分度精度和降低勞動強度的效果，但因?yàn)槭菃锡X加工，其加工效率仍然不高。

技術實現要素：

本實用新型的目的在于克服上述技術不足，提出一種能夠提高生產效率、且避免飛輪在銑齒的時候發生逆時針偏轉問題的飛輪信號齒滾齒加工裝置。

為達到上述技術目的，本實用新型的技術方案提供一種飛輪信號齒滾齒加工裝置，其包括一加工底座，所述加工底座上設置有一縱向設置的中心軸，所述中心軸上套裝有多層飛輪組，所述飛輪組的上端通過一套裝在中心軸上的螺栓鎖緊，所述飛輪組包括多個上下層疊設置的飛輪，所述每一層飛輪的上方均設有一相對中心軸固定設置的定位板，其中，所述飛輪上設有凸點，所述定位板相對所述凸點設有一限位部，所述限位部抵接于所述凸點。

優選的，所述凸點設置在所述飛輪的外圓周。

優選的，所述限位部沿所述飛輪徑向延伸抵接在所述凸點一側。

優選的，所述中心軸上設有縱向限位凹槽，所述定位板相對所述限位凹槽設有卡套凸部，所述定位板通過所述卡套凸部與限位凹槽的配合，固定套裝在所述中心軸上。

優選的，所述縱向限位凹槽沿所述中心軸的徑向方向向內凹陷。

優選的，所述中心軸上設有兩個縱向限位凹槽，所述兩限位凹槽自同一直徑的兩端相對向內凹陷。

優選的，所述兩個縱向限位凹槽的橫向面形狀各異，所述定位板相對兩個限位凹槽分別設有相配合設置的兩卡套凸部。

優選的，所述中心軸上設有兩個縱向限位凹槽，其中一個限位凹槽的徑向凹陷深度大于另一個限位凹槽的徑向凹陷深度。

優選的，所述飛輪組與加工底座之間設有一墊塊，所述墊塊套裝于所述中心軸、并固定設置在所述加工底座上。

本實用新型所述飛輪信號齒滾齒加工裝置，其通過在所述中心軸上同時套裝多層飛輪組，實現對多個飛輪同時加工，提高生產效率，并通過定位板的限位部對飛輪上的凸點進行限位抵接，帶動飛輪進行順時針轉動，同時避免飛輪在銑齒的時候發生逆時針偏轉，造成信號齒的齒間間距不均勻的問題。本實用新型所述飛輪信號齒滾齒加工裝置，結構簡單，操作穩定，生產效率高，適應廣泛應用。

附圖說明

圖1為本實用新型所述飛輪信號齒滾齒加工裝置的剖視圖；

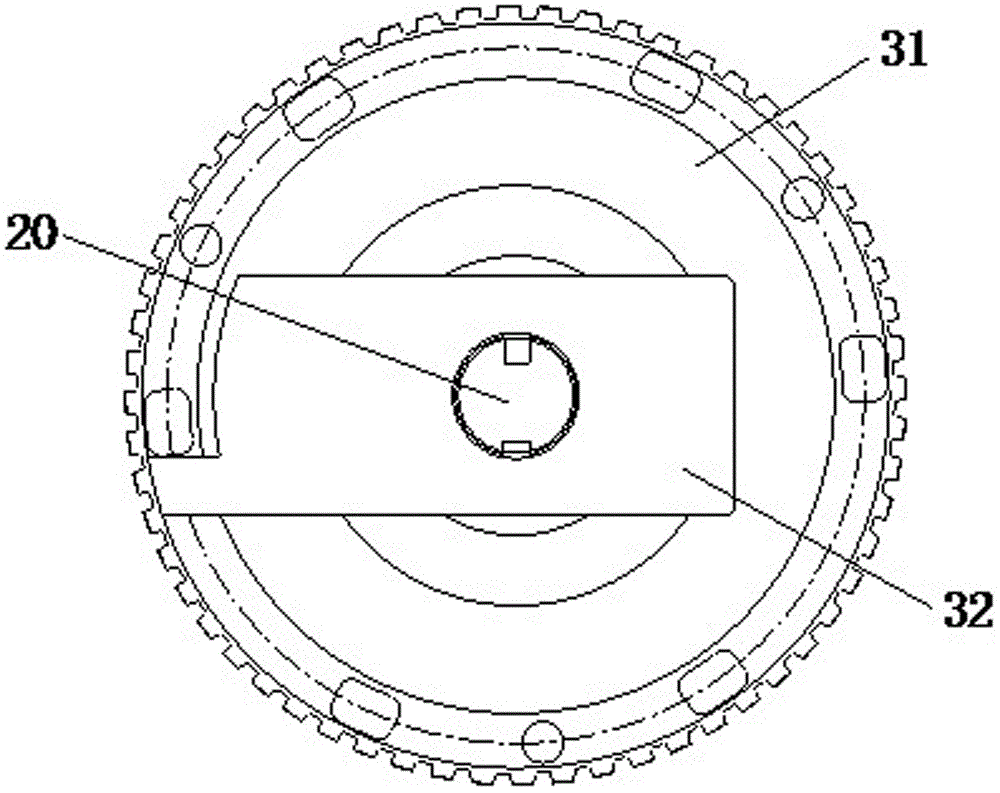

圖2為本實用新型所述飛輪組安裝在中心軸上的俯視圖；

圖3為本實用新型所述飛輪安裝在中心軸上的俯視圖；

圖4為本實用新型所述定位板的俯視圖。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

如圖1和圖2所示，本實用新型提供一種飛輪31信號齒滾齒加工裝置，其包括一加工底座10，所述加工底座10上設置有一縱向設置的中心軸20，所述中心軸20上套裝有多層飛輪組30，所述飛輪組30的上端通過一套裝在中心軸20上的螺栓40鎖緊，所述飛輪組30包括多個上下層疊設置的飛輪31，所述每一層飛輪31的上方均設有一相對中心軸20固定設置的定位板32，其中，所述飛輪31上設有凸點311，所述定位板32相對所述凸點311設有一限位部321，所述限位部321抵接于所述凸點311。優選的，所述限位部321抵接于所述凸點311的逆時針方向。

通過在所述中心軸20上同時套裝多層飛輪組30，實現對多個飛輪31同時加工，提高生產效率，并通過定位板32的限位部321對飛輪31上的凸點311進行限位抵接，帶動飛輪31進行順時針轉動，同時避免飛輪31在銑齒的時候發生逆時針偏轉，造成信號齒的齒間間距不均勻的問題。

具體的，所述凸點311設置在所述飛輪31的外圓周，所述限位部321沿所述飛輪31徑向延伸抵接在所述凸點311一側，所述限位部321的力矩越長，其對凸點311的限制力就越大。

所述中心軸20上設有縱向限位凹槽21，所述定位板相對所述限位凹槽21設有卡套凸部322，所述定位板通過所述卡套凸部322與限位凹槽21的配合，固定套裝在所述中心軸20上，且所述縱向限位凹槽21沿所述中心軸20的徑向方向向內凹陷。通過所述卡套凸部322與限位凹槽21的配合，所述限位凹槽21對所述定位部進行限位，進而對套裝在所述中心軸20上的飛輪31進行限位抵接。

為提高中心軸20對定位部的限制力，增大中心軸20驅動定位部的力矩長度，所述中心軸20上設有兩個縱向限位凹槽21，所述兩限位凹槽21自同一直徑的兩端相對向內凹陷，且所述定位板相對兩個限位凹槽21分別設有相配合設置的兩卡套凸部322。

同時，為避免定位板在安裝的時候發生安裝錯位，造成定位板的限位部321沒有抵接到凸點311，從而使得飛輪31在銑齒時發生逆時針偏轉的問題，將所述兩個縱向限位凹槽21設置為形狀不同的的限位凹槽21，其橫向面相對形狀各異，具體如圖3和圖4所示，所述中心軸20上設有第一限位凹槽211和第二限位凹槽212，所述第一限位凹槽211的徑向凹陷深度大于第二限位凹槽212的徑向凹陷深度，所述定位板相對第一限位凹槽211和第二限位凹槽212分別設有第一卡套凸部323和第二卡套凸部324。通過第一限位凹槽211與第一卡套凸部323的相對配合，以及第二限位凹槽212與第二卡套凸部324的相對配合，從而使定位板的安裝不會發生錯位而沒有及時發現的問題，如果沒有正確匹配，定位板就無法套裝在中心軸20上，只有當?shù)谝幌尬话疾?11和第二限位凹槽212與第一卡套凸部323和第二卡套凸部324一一匹配的時候，定位板才能夠套裝在中心軸20上。

進一步的，所述飛輪組30與加工底座10之間設有一墊塊50，所述墊塊50套裝于所述中心軸20、并固定設置在所述加工底座10上，通過增加所述墊塊50，避免所述飛輪組30與加工底座10直接接觸，造成磨損。

具體的，當需要對飛輪31進行銑齒時，將所述飛輪31和定位板相互間隔設置組成的飛輪組30套裝在所述中心軸20上，所述定位板的卡套凸部322配合設置在所述限位凹槽21中，且限位部321抵接于飛輪31凸點311的逆時針方向，最后采用螺栓40對飛輪組30的上端進行鎖緊。所述中心軸20通過定位板帶動飛輪31順時針轉動進行銑齒。

本實用新型所述飛輪31信號齒滾齒加工裝置，其通過在所述中心軸20上同時套裝多層飛輪組30，實現對多個飛輪31同時加工，提高生產效率，并通過定位板32的限位部321對飛輪31上的凸點311進行限位抵接，帶動飛輪31進行順時針轉動，同時避免飛輪31在銑齒的時候發生逆時針偏轉，造成信號齒的齒間間距不均勻的問題。本實用新型所述飛輪31信號齒滾齒加工裝置，結構簡單，操作穩定，生產效率高，適應廣泛應用。

以上所述本實用新型的具體實施方式，并不構成對本實用新型保護范圍的限定。任何根據本實用新型的技術構思所做出的各種其他相應的改變與變形，均應包含在本實用新型權利要求的保護范圍內。
