本實用新型涉及一種齒條機床，具體是涉及一種具有送料平臺的齒條銑鉆中心。

背景技術：

齒條是很多設備上都需要用到的配件，在齒條上需要加工固定孔和齒，以往的齒條加工時由于設備功能局限性，齒條上的固定孔和齒都是分開加工的，加工起來效率非常低，而且精度不能保證，為此，我們提出一種具有送料平臺的齒條銑鉆中心。

技術實現要素：

本實用新型要解決的技術問題是克服現有技術的缺陷，提供一種具有送料平臺的齒條銑鉆中心，采用了新的結構，設有送料平臺，能將鉆孔和銑齒同時完成，解決以往齒條加工時存在的一些問題。

為了解決上述技術問題，本實用新型提供了如下的技術方案：設計一種具有送料平臺的齒條銑鉆中心，包括機床主體、控制柜和傳動總成，所述機床主體電連控制柜，所述機床主體上端兩側安裝有傳動總成，所述兩個傳動總成之間活動連接有傳動鏈條，所述機床主體上端設有第一工件夾具和第二工件夾具，所述第一工件夾具和第二工件夾具由連接塊固定連接，所述傳動鏈條兩端分別固定連接在第一工件夾具一端和第二工件夾具一端，所述第一工件夾具和第二工件夾具上端固定連接有齒條半成品，所述第二工件夾具一側設有擋塊，并且固定連接在機床主體上，所述第二工件夾具一側設有壓緊總成，所述機床主體上端兩側分別固定連接有第一立柱、第二立柱、第三立柱和第四立柱，所述第一立柱和第三立柱之間固定連接有第一橫柱，所述第二立柱和第四立柱之間固定連接有第二橫柱，所述第一橫柱一端固定連接有鉆孔總成位移電機，所述鉆孔總成位移電機一端活動連接有鉆孔總成位移絲杠，并且貫穿第一橫柱，所述鉆孔總成位移絲杠下方活動連接有鉆孔總成，所述第二橫柱一端固定連接有銑齒總成位移電機，所述銑齒總成位移電機一端活動連接有銑齒總成位移絲杠，并且貫穿第二橫柱，所述銑齒總成位移絲杠下方活動連接有銑齒總成。

進一步的，所述傳動總成設有鏈輪電機，所述鏈輪電機固定連接在機床主體一側，所述鏈輪電機一端活動連接有傳動軸，所述傳動軸一端活動安裝在傳動軸固定座上，并且穿過傳動軸固定座，所述傳動軸一端固定連接有傳動輪，所述傳動輪上活動安裝有傳動鏈條。

進一步的，所述壓緊總成設有液壓缸，所述液壓缸固定連接在機床主體上端一側，所述液壓缸一端活動連接有伸縮軸，所述伸縮軸一端固定連接有壓緊板，所述液壓缸和伸縮軸各設有兩組，兩組所述液壓缸和兩組伸縮軸分別固定安裝在第一立柱和第二立柱兩側。

進一步的，所述鉆孔總成設有第一移動吊柱，所述第一移動吊柱上端活動連接在鉆孔總成位移絲杠上，所述第一移動吊柱下端固定連接有第一電機固定箱，所述第一電機固定箱內固定連接有鉆孔電機，所述第一電機固定箱下方固定連接有第一液壓缸，所述第一液壓缸內活動連接有第一伸縮軸，所述第一伸縮軸上端活動連接鉆孔電機，所述第一伸縮軸下端固定連接有鉆夾頭，所述鉆夾頭下端固定連接有鉆頭。

進一步的，所述銑齒總成設有第二移動吊柱，所述第二移動吊柱下端固定連接有第二液壓缸，所述第二液壓缸中心活動連接有第二伸縮軸，所述第二伸縮軸底端固定連接有固定框，所述固定框下端活動連接有旋轉軸，所述旋轉軸上固定連接有銑齒刀，所述固定框一側固定連接有銑齒電機，所述旋轉軸一端活動連接銑齒電機，所述銑齒電機外部設有電機護罩。

進一步的，所述控制柜內設有編程模塊和控制電器，所述鏈輪電機、液壓缸、鉆孔電機、第一液壓缸、銑齒電機、第二液壓缸、鉆孔總成位移電機和銑齒總成位移電機電連控制柜。

本實用新型所達到的有益效果是：一種具有送料平臺的齒條銑鉆中心，采用了新的結構，設計出帶有送料平臺的齒條銑鉆機床，能夠一次裝夾，利用自動送料平臺配合鉆孔總成和銑齒總成，將鉆孔和銑齒同時完成，提高了加工速度，保證了加工精度，大大提高了生產效率和產品的質量。

附圖說明

附圖用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制。在附圖中：

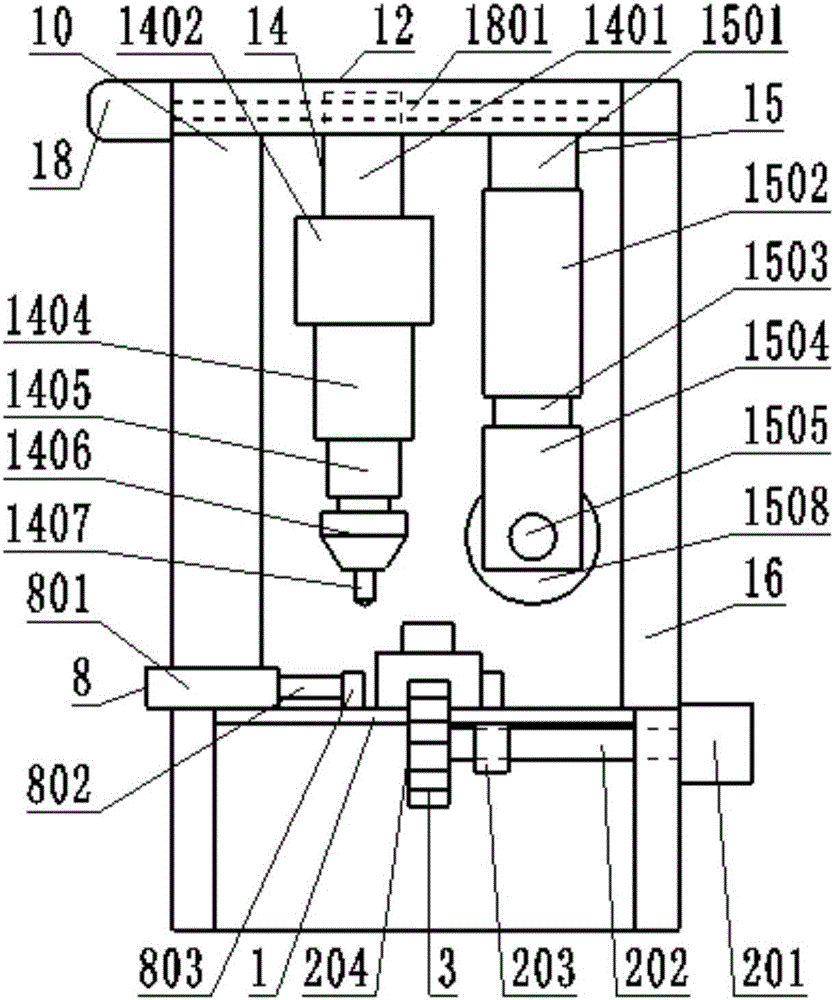

圖1是本實用新型一種具有送料平臺的齒條銑鉆中心的結構示意圖。

圖2是本實用新型一種具有送料平臺的齒條銑鉆中心的左視圖。

圖3是本實用新型一種具有送料平臺的齒條銑鉆中心的右視圖。

圖中：1-機床主體、2-傳動總成、201-鏈輪電機、202-傳動軸、203-傳動軸固定座、204-傳動輪、3-傳動鏈條。4-第一工件夾具、5-第二工件夾具、6-連接塊、7-擋塊、8-壓緊總成、801-液壓缸、802-伸縮軸、803-壓緊板、9-齒條半成品、10-第一立柱、11-第二立柱、12-第一橫柱、13-第二橫柱、14-鉆孔總成、1401-第一移動吊柱、1402-第一電機固定箱、1403-鉆孔電機、1404-第一液壓缸、1405-第一伸縮軸、1406-鉆夾頭、1407-鉆頭、15-銑齒總成、1501-第二移動吊柱、1502-第二液壓缸、1503-第二伸縮軸、1504-固定框、1505-旋轉軸、1506-銑齒電機、1507-電機護罩、1508-銑齒刀、16-第三立柱、17-第四立柱、18-鉆孔總成位移電機、1801-鉆孔總成位移絲杠、19-銑齒總成位移電機、1901-銑齒總成位移絲杠、20-控制柜。

具體實施方式

以下結合附圖對本實用新型的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本實用新型，并不用于限定本實用新型。

如圖1至圖3所示，一種具有送料平臺的齒條銑鉆中心，包括機床主體1、控制柜20和傳動總成2，所述機床主體1電連控制柜20，所述機床主體1上端兩側安裝有傳動總成2，所述兩個傳動總成2之間活動連接有傳動鏈條3，所述機床主體1上端設有第一工件夾具4和第二工件夾具5，所述第一工件夾具4和第二工件夾具5由連接塊6固定連接，所述傳動鏈條3兩端分別固定連接在第一工件夾具4一端和第二工件夾具5一端，所述第一工件夾具4和第二工件夾具5上端固定連接有齒條半成品9，所述第二工件夾具5一側設有擋塊7，并且固定連接在機床主體1上，所述第二工件夾具5一側設有壓緊總成8，所述機床主體1上端兩側分別固定連接有第一立柱10、第二立柱11、第三立柱16和第四立柱17，所述第一立柱10和第三立柱16之間固定連接有第一橫柱12，所述第二立柱11和第四立柱17之間固定連接有第二橫柱13，所述第一橫柱12一端固定連接有鉆孔總成位移電機18，所述鉆孔總成位移電機18一端活動連接有鉆孔總成位移絲杠1801，并且貫穿第一橫柱12，所述鉆孔總成位移絲杠1801下方活動連接有鉆孔總成14，所述第二橫柱13一端固定連接有銑齒總成位移電機19，所述銑齒總成位移電機19一端活動連接有銑齒總成位移絲杠1901，并且貫穿第二橫柱13，所述銑齒總成位移絲杠1901下方活動連接有銑齒總成15。

所述傳動總成2設有鏈輪電機201，所述鏈輪電機201固定連接在機床主體1一側，所述鏈輪電機201一端活動連接有傳動軸202，所述傳動軸202一端活動安裝在傳動軸固定座203上，并且穿過傳動軸固定座203，所述傳動軸202一端固定連接有傳動輪204，所述傳動輪204上活動安裝有傳動鏈條3，傳動總成2能將第一工件夾具4和第二工件夾具5精確的位移到鉆孔總成14和銑齒總成15下方。

所述壓緊總成8設有液壓缸801，所述液壓缸801固定連接在機床主體1上端一側，所述液壓缸801一端活動連接有伸縮軸802，所述伸縮軸802一端固定連接有壓緊板803，所述液壓缸801和伸縮軸802各設有兩組，兩組所述液壓缸801和兩組伸縮軸802分別固定安裝在第一立柱10和第二立柱11兩側，壓緊總成8能夠?qū)⒌谝还ぜA具4和第二工件夾具5緊緊的壓緊在擋塊7上。

所述鉆孔總成14設有第一移動吊柱1401，所述第一移動吊柱1401上端活動連接在鉆孔總成位移絲杠1801上，鉆孔總成位移絲杠1801轉動能帶動第一移動吊柱1401在鉆孔總成位移絲杠1801上位移，可以調整鉆頭1407的位置，所述第一移動吊柱1401下端固定連接有第一電機固定箱1402，所述第一電機固定箱1402內固定連接有鉆孔電機1403，所述第一電機固定箱1402下方固定連接有第一液壓缸1404，所述第一液壓缸1404內活動連接有第一伸縮軸1405，所述第一伸縮軸1405上端活動連接鉆孔電機1403，鉆孔電機1403能帶動第一伸縮軸轉動1405，第一液壓缸1404能帶動第一伸縮軸1405上下位移，所述第一伸縮軸1405下端固定連接有鉆夾頭1406，所述鉆夾頭1406下端固定連接有鉆頭1407，第一伸縮軸1405轉動時能帶動鉆夾頭1406轉動和鉆頭1407轉動。

所述銑齒總成15設有第二移動吊柱1501，銑齒總成位移電機19轉動時，帶動銑齒總成位移絲杠1901轉動，銑齒總成位移絲杠1901轉動帶動第二移動吊柱1501可以在第二橫柱13上移動，所述第二移動吊柱1501下端固定連接有第二液壓缸1502，所述第二液壓缸1502中心活動連接有第二伸縮軸1503，第二伸縮軸1503能在第二液壓缸1502內上下位移，所述第二伸縮軸1503底端固定連接有固定框1504，所述固定框1504下端活動連接有旋轉軸1505，所述旋轉軸1505上固定連接有銑齒刀1508，所述固定框1504一側固定連接有銑齒電機1506，所述旋轉軸1505一端活動連接銑齒電機1506，所述銑齒電機1506外部設有電機護罩1507，銑齒電機1506轉動帶動旋轉軸1505轉動，旋轉軸1505轉動帶動銑齒刀1508轉動，銑齒刀1508能完成銑齒工作。

所述控制柜20內設有編程模塊和控制電器，所述鏈輪電機201、液壓缸801、鉆孔電機1403、第一液壓缸1404、銑齒電機1506、第二液壓缸1502、鉆孔總成位移電機18和銑齒總成位移電機19電連控制柜20，控制柜20是整個機床的控制樞紐，能用控制柜20編程控制鏈輪電機201、液壓缸801、鉆孔電機1403、第一液壓缸1404、銑齒電機1506、第二液壓缸1502、鉆孔總成位移電機18和銑齒總成位移電機19進行工作。

實施例1：利用控制柜20編好程序，將齒條半成品9安裝固定在第一工件夾具4和第二工件夾具5上，利用傳動總成2將第二工件夾具5上的齒條半成品9位移到鉆孔總成14下方，將要鉆孔的點對準鉆頭1407，用壓緊總成8將第二工件夾具5壓緊在擋塊7上，然后利用鉆孔總成14進行鉆孔，鉆好一個孔以后，在位移第二工件夾具5鉆下一個，松開壓緊總成8，移動第二工件夾具5，移動到位以后再用壓緊總成8將第二工件夾具5壓緊，按照此方法先將第二工件夾具5和第一工件夾具4上齒條半成品9的孔加工完畢。

實施例2：利用控制柜20編好程序，將鉆孔完畢的齒條半成品9進行銑齒，利用傳動總成2將第二工件夾具5位移到銑齒總成15下方，將齒條半成品9要銑齒的點對準銑齒刀1508，用壓緊總成8將第二工件夾具5壓緊，打開銑齒電機1506和銑齒總成位移電機19，讓旋轉軸1505和銑齒刀1508轉動，同時銑齒總成15也在銑齒總成位移絲杠1901上位移，開始銑齒，銑完一段齒以后，松開壓緊總成8，用傳動總成位2移第二工件夾具5，將齒條半成品9下一段要銑齒的點對準銑齒刀1508，然后用壓緊總成8壓緊第二工件夾具5，開始銑齒，按照此方法直到將第一工件夾具4和第二工件夾具5上齒條半成品9上的齒加工完畢。

本實用新型一種具有送料平臺的齒條銑鉆中心，采用了新的結構，設置了自動送料平臺，自動送料平臺上設有第一工件夾具4和第二工件夾具5，第一工件夾具4和第二工件夾具5上固定安裝有齒條半成品9，利用自動送料平臺完美的配合鉆孔總成14和銑齒總成15，能夠一次裝夾，將兩個齒條半成品9鉆孔和銑齒同時完成，大大提高了加工速度，也提高了生產效率，還能夠保證加工精度，提高產品的質量。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換,凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
