本實用新型涉及機械加工技術領域，具體為一種自動縮管機。

背景技術：

縮管機是一種在五金鋼管領域加工之中較為廣泛使用的一種機器，其主要是在常態下對管件端面進行擴管及縮管。目前，生產操作中大都使用人工操作，操作人員將原料管材的一端放入縮管裝置的進料口中，然后人工一直緊握原料管材的另一端，直至原料管材被加工縮至所需要的形狀及大小，然后此時再人工將其從縮管裝置中取出，該種加工操作方式，操作人員在整個縮管過程中均需要使較大的力量保證管件加工的尺寸，極大地提高了操作人員的勞動強度，降低了工作效率；另外，目前雖然也有一些能夠自動加工原料管材的自動的縮管機，但是，其結構大都較為復雜，生產成本較高，使用時占地面積較大，增大了使用空間，提高了使用成本，提高了企業的生產成本。

技術實現要素：

本實用新型的目的在于提供一種自動縮管機，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種自動縮管機, 包括機架、縮管裝置和夾緊機構，所述機架內設有伺服電機和PLC控制器，所述機架上端一側固定設有縮管裝置，所述伺服電機分別連接縮管裝置和PLC控制器，所述機架上端另一端固定有固定柱，所述固定柱上固定有伸縮油缸，所述夾緊機構設置在縮管裝置和伸縮油缸之間，所述縮管裝置上還設有導向柱，所述導向柱內設有原料管，所述原料管一端連接縮管裝置，另一端穿過夾緊機構與伸縮油缸一端緊靠。

優選的，所述伸縮油缸包括缸筒，所述缸筒內設有內缸，所述內缸內設有柱塞桿，所述缸筒和內缸側壁均設有進油孔，所述缸筒和內缸的側壁及底部均設有油槽，所述柱塞桿與內缸之間及缸筒與內缸之間均設有密封圈。

優選的，所述夾緊機構包括底座、氣缸和C形夾塊，所述C形夾塊一端通過轉軸與底座連接，所述C形夾塊外壁上固定有推動塊，所述推動塊連接氣缸，所述底座上端設有凹槽，且所述凹槽尺寸與原料管尺寸相匹配，所述底座固定設置在機架上。

與現有技術相比，本實用新型的有益效果是：

（1）本實用新型結構原理簡單，自動化程度高，采用的伸縮油缸伸縮距離長，伸縮速度快，能夠實現快速縮管，減輕了工人負擔，提高了工作效率。

（2）本實用新型采用的夾緊機構結構簡單，能夠實現對原料管的快速夾緊，且穩定性好，能夠進一步提高了縮管效率和質量。

附圖說明

圖1為本實用新型整體結構示意圖；

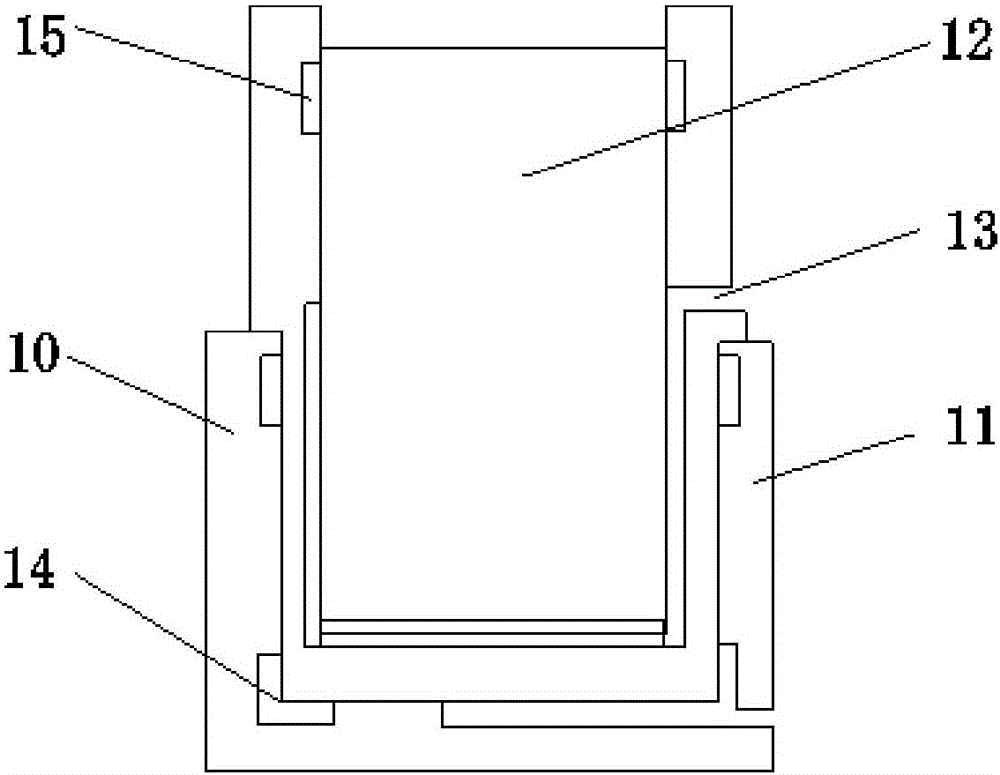

圖2為本實用新型的伸縮油缸結構示意圖；

圖3為本實用新型的夾緊機構結構示意圖；

圖中：1、機架；2、縮管裝置；3、夾緊機構；4、伺服電機；5、PLC控制器；6、固定柱；7、伸縮油缸；8、導向柱；9、原料管；10、缸筒；11、內缸；12、柱塞桿；13、進油孔；14、油槽；15、密封圈；16、底座；17、氣缸；18、C形夾塊；19、轉軸；20、推動塊；21、凹槽。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，本實用新型提供一種技術方案：一種自動縮管機, 包括機架1、縮管裝置2和夾緊機構3，機架1內設有伺服電機4和PLC控制器5，機架1上端一側固定設有縮管裝置2，伺服電機4分別連接縮管裝置2和PLC控制器5，機架1上端另一端固定有固定柱6，固定柱6上固定有伸縮油缸7，夾緊機構3設置在縮管裝置2和伸縮油缸7之間，縮管裝置2上還設有導向柱8，導向柱8內設有原料管9，原料管9一端連接縮管裝置2，另一端穿過夾緊機構3與伸縮油缸7一端緊靠。

本實施例中，伸縮油缸7包括缸筒10，缸筒10內設有內缸11，內缸11內設有柱塞桿12，缸筒10和內缸11側壁均設有進油孔13，缸筒10和內缸11的側壁及底部均設有油槽14，柱塞桿12與內缸11之間及缸筒10與內缸11之間均設有密封圈15。

本實施例中，夾緊機構3包括底座16、氣缸17和C形夾塊18，C形夾塊18一端通過轉軸19與底座16連接，C形夾塊18外壁上固定有推動塊20，推動塊20連接氣缸17，底座16上端設有凹槽21，且凹槽21尺寸與原料管9尺寸相匹配，底座16固定設置在機架1上，本實用新型采用的夾緊機構結構簡單，能夠實現對原料管的快速夾緊，且穩定性好，能夠進一步提高了縮管效率和質量。

工作原理：將原料管放入導向柱中，且放置在縮管裝置的入口處，另一端穿過夾緊裝置并緊靠伸縮油缸的一端，氣缸動作推動推動塊，使原料管固定在夾緊裝置的凹槽內，且保持水平裝置，之后控制伸縮油缸動作，實現對原料管的縮管操作，本實用新型結構原理簡單，自動化程度高，采用的伸縮油缸伸縮距離長，伸縮速度快，能夠實現快速縮管，減輕了工人負擔，提高了工作效率。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
