本實用新型涉及鍛壓機領域，具體涉及一種工件自動定位的鍛壓機。

背景技術：

鍛壓是鍛造和沖壓的合稱，是利用鍛壓機械的錘頭、砧塊、沖頭或通過模具對坯料施加壓力，使之產生塑性變形，從而獲得所需形狀和尺寸的制件的成形加工方法。

在一些小型鍛壓設備中，如壓齒機等需要工人手動放置工件的機器，工人可能會因為馬虎大意而導致工傷事件的發生，為了解決這個問題，我們提出了一種工件自動定位的鍛壓機。

技術實現要素：

本實用新型要解決的技術問題是克服現有技術的缺陷，提供一種工件自動定位的鍛壓機，方便生活中的使用，增加使用的安全性。

為了解決上述技術問題，本實用新型提供了如下的技術方案：一種工件自動定位的鍛壓機，包括鍛壓機本體和感應控制裝置，所述鍛壓機本體包括底座和L型立柱，所述底座固定在地面上，所述L型立柱通過焊接固定在底座側邊上，所述底座上端面設有滑槽，所述滑槽中平行固定兩根形狀相同的滑柱，所述底座上方設有工件放置塊，所述工件放置塊的底部設有與滑柱相對應的滑孔，所述工件放置塊與滑柱通過滑孔滑動連接，所述滑槽中與滑柱平行的兩個側面上設有絲桿，所述絲桿連接電機的輸出軸，所述電機固定在底座上，所述工件放置塊的兩側端面上設有與絲杠相匹配的滾絲，所述絲桿上的齒與滾絲上的齒嚙合，所述感應控制裝置包括紅外線感應開關和紅外線發射裝置，所述紅外線感應開關固定在工件放置塊的側邊上，所述紅外線發設裝置固定在壓塊上與紅外線感應開關相對應的位置，所述壓塊固定連接液壓裝置的輸出端，所述液壓裝置固定在L型立柱上。

優選的，所述液壓裝置采用雙開關控制，所述雙開關包括紅外線感應開關和雙手按壓式開關，所述雙手按壓式開關設置在底座上，增加了操作時的安全性。

優選的，所述底座上設有鋼化玻璃防護罩，防止工件蹦出。

優選的，所述絲桿連接的電機型號相同，并采用同一開關控制，所述開關為雙手按壓式開關，使工件放置塊兩側受到的力相同，使其可以平穩的滑動。

本實用新型所達到的有益效果是：

1、增加操作者的安全性；

2、采用紅外線可以定位的更加準確；

3、采用雙開關控制可以防止操作者手被壓到；

4、采用絲桿傳動可以使滑動更加平穩。

附圖說明

附圖用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制。在附圖中：

圖1是本實用新型的一種工件自動定位的鍛壓機結構示意圖；

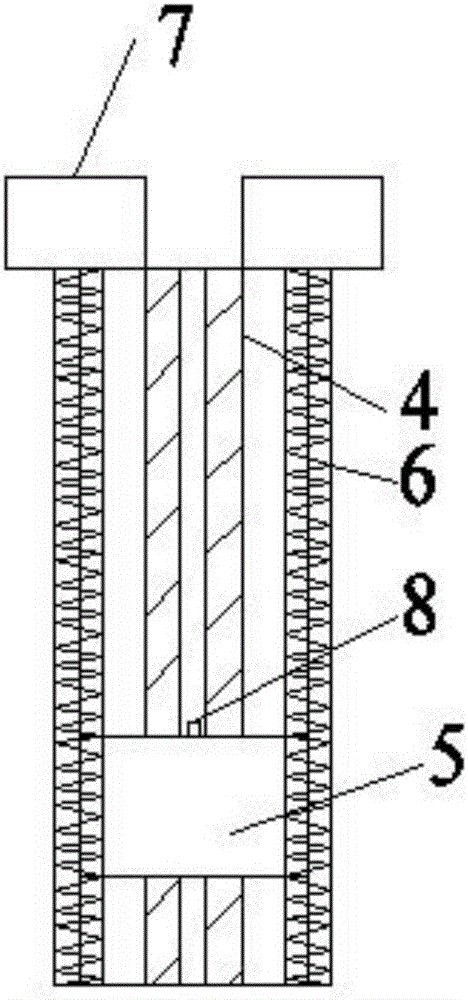

圖2是本實用新型的一種工件自動定位的鍛壓機滑槽內部結構的俯視圖；

圖中：1、底座；2、L型立柱；3、滑槽；4、滑柱；5、工件放置塊；6、絲桿；7、電機；8、紅外線感應開關；9、紅外線發射裝置；10、壓塊；11、液壓裝置；12、雙手按壓式開關。

具體實施方式

以下結合附圖對本實用新型的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本實用新型，并不用于限定本實用新型。

如圖1、圖2所示，本實施例的一種工件自動定位的鍛壓機，包括鍛壓機本體和感應控制裝置，所述鍛壓機本體包括底座1和L型立柱2，所述底座1固定在地面上，所述L型立柱2通過焊接固定在底座1側邊上，所述底座1上端面設有滑槽3，所述滑槽3中平行固定兩根形狀相同的滑柱4，所述底座1上方設有工件放置塊5，所述工件放置塊5的底部設有與滑柱4相對應的滑孔，所述工件放置塊5與滑柱4通過滑孔滑動連接，所述滑槽3中與滑柱4平行的兩個側面上設有絲桿6，所述絲桿6連接電機7的輸出軸，所述電機7固定在底座1上，所述工件放置塊5的兩側端面上設有與絲杠相匹配的滾絲，所述絲桿6上的齒與滾絲上的齒嚙合，所述感應控制裝置包括紅外線感應開關8和紅外線發射裝置9，所述紅外線感應開關8固定在工件放置塊5的側邊上，所述紅外線發設裝置固定在壓塊10上與紅外線感應開關8相對應的位置，所述壓塊10固定連接液壓裝置11的輸出端，所述液壓裝置11固定在L型立柱2上。

所述液壓裝置11采用雙開關控制，所述雙開關包括紅外線感應開關8和雙手按壓式開關12，所述雙手按壓式開關12設置在底座1上，增加了操作時的安全性，所述底座1上設有鋼化玻璃防護罩，防止工件蹦出，所述絲桿6連接的電機7型號相同，并采用同一開關控制，所述開關為雙手按壓式開關12，使工件放置塊5兩側受到的力相同，使其可以平穩的滑動。

需要說明的是，本實用新型一種工件自動定位的鍛壓機工作流程為：將工件放到工件放置裝置上后雙手按住雙手按壓式開關12，工件放置塊5在絲桿6的帶動下在滑柱4上滑動，當紅外線感應開關8感應到紅外線后，壓塊10才會在液壓裝置11的作用下工作，對工件進行鍛壓。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
