本實用新型涉及型材制造領域，特別涉及一種型材開口尺寸穩定器。

背景技術：

型材按截面形狀分為開口、閉口型材。開口型材在擠壓成型時，會不可避免的受到溫度和速度的不斷波動而變化，造成型材的開口尺寸不一致，一般誤差只能控制在±0.6mm內。

現有技術有用于型材開口整形的裝置，但均采用固定的方式，無法進行微調或適用不同開口大小的型材。

鑒于此，本發明人為此研制出一種型材開口尺寸穩定器，有效的解決了上述問題，本案由此產生。

技術實現要素：

本實用新型提供的一種型材開口尺寸穩定器，可進行微調，且適用不同尺寸型材開口的整形，以保證開口尺寸穩定在設計值。

為了實現上述目的，本實用新型的技術方案如下：

一種型材開口尺寸穩定器，包括機架、轉軸、安裝板、轉輪和定位裝置，安裝板通過轉軸可轉動的安裝在機架上，定位裝置安裝在機架上用于限制安裝板轉動，安裝板的兩端分別安裝有用于伸入型材開口內并分別頂置在開口兩邊的轉輪，通過調節定位裝置的位置來改變安裝板的傾角以改變兩轉輪在型材開口寬度方向上的距離。

所述定位裝置包括調節螺栓，機架安裝有具有螺紋孔的安裝塊，調節螺栓安裝在螺紋孔上，調節螺栓的一端頂置在安裝板上用于防止安裝板朝使兩轉輪在型材開口寬度方向上距離減少的方向轉動。

所述安裝板的一端形成和安裝板垂直的定位板，調節螺栓頂置在該定位板上。

所述調節螺栓從型材開口寬度方向上由內向外頂置在安裝板上。

所述安裝板和轉輪垂直布置。

所述轉軸安裝在安裝板的中部。

采用上述方案后，本實用新型通過定位裝置來改變安裝板的傾角，來改變兩轉輪在型材開口寬度方向上的距離，從而實現微調。由于同一型號的每根型材開口的尺寸均有小幅波動，通過微調，即可準確的完成型材開口的整形。同樣的，通過改變兩轉輪在型材開口寬度方向上的間距，即可適應不同開口大小型材的開口整形。

使用本實用新型后，每根型材開口尺寸的尺寸波動小，保證了開口尺寸穩定在設計值。

附圖說明

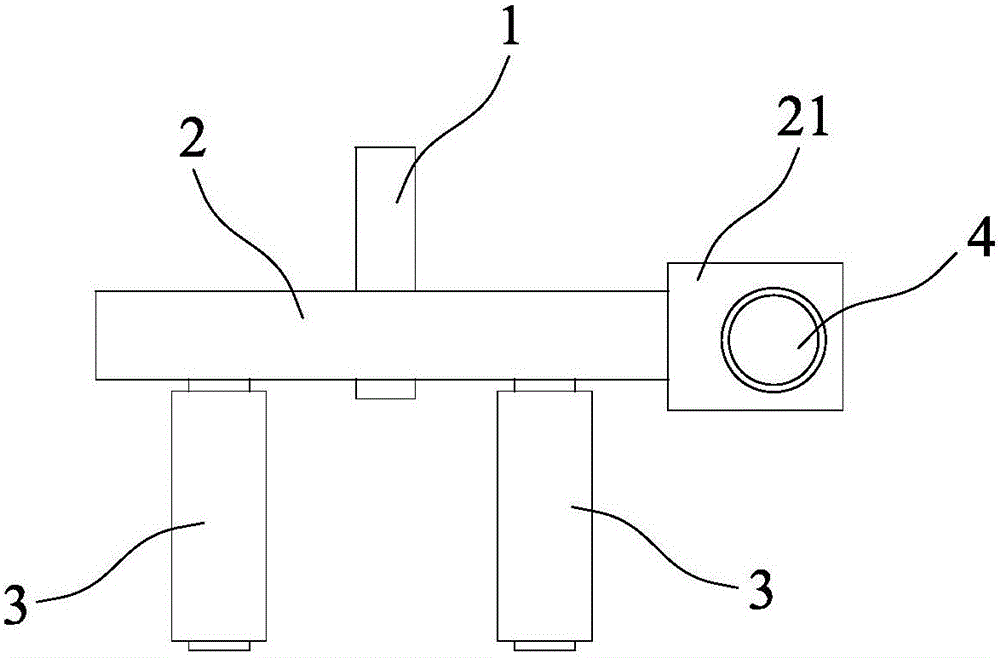

圖1是本實施例的部分結構示意圖一；

圖2是本實施例的部分結構示意圖二。

標號說明

型材開口10，轉軸1，安裝板2，定位板21，轉輪3，調節螺栓4，安裝塊5。

具體實施方式

為了進一步解釋本實用新型的技術方案，下面通過具體實施例來對本實用新型進行詳細闡述。

如圖1-2所示，是本實用新型揭示的一種型材開口尺寸穩定器，包括機架（圖中未示出）、轉軸1、安裝板2、轉輪3和定位裝置。

安裝板2的中部通過轉軸1安裝在機架上，使安裝板2可通過轉動來調整傾斜角度。轉輪3垂直安裝在安裝板2的兩端，轉輪3用于伸入型材開口10內并分別頂置在型材開口10的兩邊。

定位裝置安裝在機架上用于限制安裝板2轉動。定位裝置包括調節螺栓4，機架安裝有具有螺紋孔的安裝塊5，調節螺栓4安裝在螺紋孔上。

安裝板2的一端形成和安裝板2垂直的定位板21，調節螺栓4的一端頂置在該定位板21上。

結合圖1所示，頂置的方向?yàn)椋{(diào)節螺栓4從型材開口10寬度方向上由內向外頂置在定位板21上。如此即可防止安裝板2朝，使兩轉輪3在型材開口10寬度方向上，距離減少的方向轉動。即限定了兩轉輪3之間的最小距離，也就限定了型材開口10的最小間距。通過兩轉輪3的擴口作用，即可保證型材開口10寬度的一致性。

使用時，通過改變調節螺栓4的位置，以改變安裝板2的傾角，從而改變兩轉輪3在型材開口10寬度方向上的距離，實現微調。由于同一型號的每根型材開口10的尺寸均有小幅波動，通過微調，即可準確的完成型材開口10的整形。同樣的，通過改變兩轉輪3在型材開口10寬度方向上的間距，即可適應不同開口大小型材的開口整形。使每根型材開口10尺寸的誤差相比現有技術更小。

使用本實施例后，每根型材開口尺寸的尺寸波動小，保證了開口尺寸穩定在設計值。

以上僅為本實用新型的較佳實施例，并非對本實用新型的保護范圍的限定。凡依本案的設計思路所做的等同變化，均落入本案的保護范圍。
