本實用新型涉及一種夾具，更確切的說是一種用于切割換熱器定距管的夾具。

背景技術：

管殼式換熱器的多個折流板需要使用定距管使其保持相互平行，定距管是由較長的無縫鋼管切割而成，在切割無縫鋼管時，需要使用夾具夾緊無縫鋼管；由于無縫鋼管的壁厚通常較小，夾具在夾緊無縫鋼管時，常常會使無縫鋼管發生一定的形變而卡在夾具上無法自動脫落，使用現有技術中的圓管夾具，工人需要頻繁且較為費力的將切割下的定距管從夾具上取下然后繼續切割下一個定距管，使用不夠方便。

技術實現要素：

本實用新型主要是解決現有技術所存在的技術問題，從而提供一種具有“L”形手柄，能夠較方便的夾緊定距管，放下“L”形手柄以后，在重力作用下，“L”形手柄可以自動將定距管從“V”形槽內頂出，使用方便，結構較為簡單，生產成本較低的用于切割換熱器定距管的夾具。

本實用新型通過下述技術方案來解決現有技術中所存在的技術問題：

一種用于切割換熱器定距管的夾具，包括一底座，所述的用于切割換熱器定距管的夾具還包括一立板和一“L”形手柄，所述的立板的下端與所述的底座的一端相互垂直連接組成“L”形結構，所述的立板的內側設置有一“V”形槽，所述的“L”形手柄的拐角與所述的立板的下部鉸接。

作為本實用新型較佳的實施例，所述的“L”形手柄的端部包括兩個平行布置的“L”形連接板，所述的“L”形連接板分別與所述的立板的前后表面貼合布置。

本實用新型的用于切割換熱器定距管的夾具的優點是：具有“L”形手柄，能夠較方便的夾緊定距管，放下“L”形手柄以后，在重力作用下，“L”形手柄可以自動將定距管從“V”形槽內頂出，使用方便，結構較為簡單，生產成本較低。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

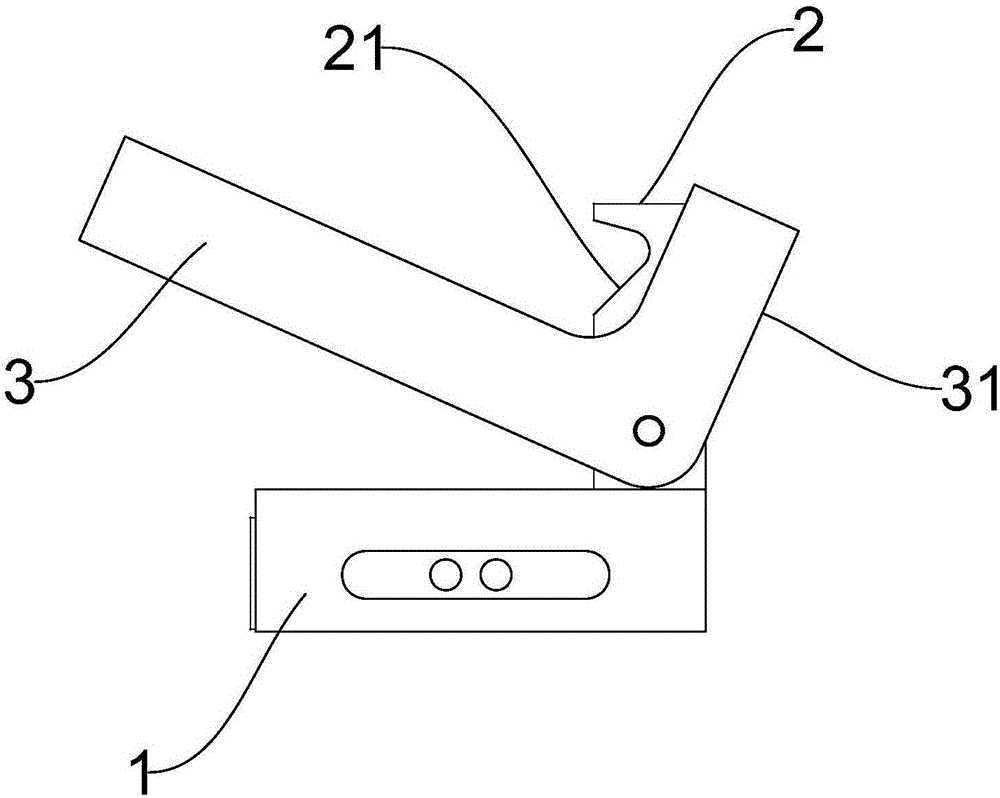

圖1為本實用新型的用于切割換熱器定距管的夾具的結構示意圖；

圖2為圖1中的用于切割換熱器定距管的主視圖；

其中：

1、底座；

2、立板；21、“V”形槽；

3、“L”形手柄；31、“L”形連接板。

具體實施方式

下面對本實用新型的優選實施例進行詳細闡述，以使本實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

本實用新型的用于切割換熱器定距管的夾具的優點是：具有“L”形手柄，能夠較方便的夾緊定距管，放下“L”形手柄以后，在重力作用下，“L”形手柄可以自動將定距管從“V”形槽內頂出，使用方便，結構較為簡單，生產成本較低。

如圖1、圖2所示，一種用于切割換熱器定距管的夾具，包括一底座1，該用于切割換熱器定距管的夾具還包括一立板2和一“L”形手柄3，該立板2的下端與該底座1的一端相互垂直連接組成“L”形結構，該立板2的內側設置有一“V”形槽21，該“L”形手柄3的拐角與該立板2的下部鉸接。將無縫鋼管放置在該“L”形手柄3和該立板2之間，抬起該“L”形手柄3的一端，即可自動將無縫鋼管頂入該“V”形槽21內并固定，待切割完成以后，松開該“L”形手柄3，在重力作用和杠桿作用下，該“L”形手柄3的另一端即可自動將定距管從該“V”形槽21內頂出，使用方便；而且可以很明顯的看出，這種用于切割換熱器定距管的結構較為簡單，生產成本較低。

如圖1所示，該“L”形手柄3的端部包括兩個平行布置的“L”形連接板31，該“L”形連接板31分別與該立板2的前后表面貼合布置。這一結構，使無縫鋼管被夾緊時，受力較為平衡不容易發生擺動，而且也不容易損壞連接該立板2和該“L”形手柄3的銷柱。

以上僅僅是本實用新型的部分實施方式的設計思路，在系統允許的情況下，本實用新型可以擴展為同時外接更多的功能模塊，從而最大限度擴展其功能。

以上所述，僅為本實用新型的具體實施方式，但本實用新型的保護范圍并不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本實用新型的保護范圍之內。因此，本實用新型的保護范圍應該以權利要求書所限定的保護范圍為準。
