本實用新型涉及電烙鐵，尤其涉及民用型智能電烙鐵。

背景技術：

現有的民用型電烙鐵一旦通電后，加熱管就一直處于工作狀態，但是焊接時間遠小于通電時間，因為焊接好一個元件后，要繼續選擇其他的元件或者查找看是否有故障。這樣既造成了能源的浪費，又因電烙鐵一直繼續高溫對電烙鐵的烙鐵頭有很大的損害。而且民用型電烙鐵的價格低廉，不可能采用很復雜或者昂貴的材料來解決這個問題。

技術實現要素：

為了克服現有技術的不足，本實用新型的目的在于提供一種智能電烙鐵，其能夠解決現有技術中民用型電烙鐵既浪費電源，又不能夠很好的保護烙鐵頭的問題。

本實用新型的目的采用以下技術方案實現：

本實用新型提供了一種智能電烙鐵，包括外殼、烙鐵頭、安裝于外殼內的電路板以及發熱絲，所述發熱絲與電路板電性連接，所述烙鐵頭的一端與發熱絲連接，所述發熱絲用于對烙鐵頭加熱；還包括安裝于電路板上的控制芯片、計時器和安裝于外殼表面的感應區，所述感應區、計時器分別與控制芯片電性連接，所述計時器用于記錄人體離開感應區到人體觸摸感應區的時間；所述控制芯片用于控制計時器的工作狀態，以及獲取計時器的時間；所述控制芯片還用于根據獲取的感應區信號和獲取計時器的時間向發熱絲發送一控制信號，使得發熱絲根據該控制信號進入對應的工作模式，所述感應區信號包括人體觸摸感應區信號和人體離開感應區信號。

優選地，所述工作模式包括全功率模式、半功率模式和關閉模式。

優選地，所述感應區信號為人體觸摸感應區信號，所述對應的工作模式為全功率模式；

所述感應區信號為人體離開感應區信號，并且獲取計時器的時間為第一時間，所述對應的工作模式為半功率模式；

所述感應區信號為人體離開感應區信號，并且獲取計時器的時間為第二時間，所述對應的工作模式為關閉模式。

優選地，還包括安裝于外殼內的溫度傳感器，所述控制芯片與溫度傳感器電性連接，所述溫度傳感器用于檢測烙鐵頭的溫度；所述控制芯片用于根據溫度傳感器發送的溫度信號與對應的預設溫度值向發熱絲發送另一控制信號。

優選地，所述溫度傳感器和發熱絲共同構成一帶有溫度傳感的陶瓷發熱絲。

優選地，所述感應區有多個。

優選地，所述外殼上還設有指示燈，所述指示燈嵌入式安裝于外殼上，所述指示燈與控制芯片電性連接。

相比現有技術，本實用新型的有益效果在于：本實用新型通過設置人體觸摸感應功能和恒溫功能，使得發熱絲根據不同的時間段處于不同的工作狀態，不僅大大節省了電源，還避免了烙鐵頭因為長時間處于加熱狀態而受到損害。另外，本實用新型還實現了用戶長時間不用電烙鐵的情況下，可自動關閉發熱絲，也即是具有自動斷電的功能，對于防火和人身安全有很好的保護作用。本實用新型僅僅是在現有產品的基礎上加入了人體觸摸感應功能，因此本實用新型具有結構簡單、價格低廉、使用方便等特點。

附圖說明

圖1為本實用新型提供的智能電烙鐵的結構示意圖；

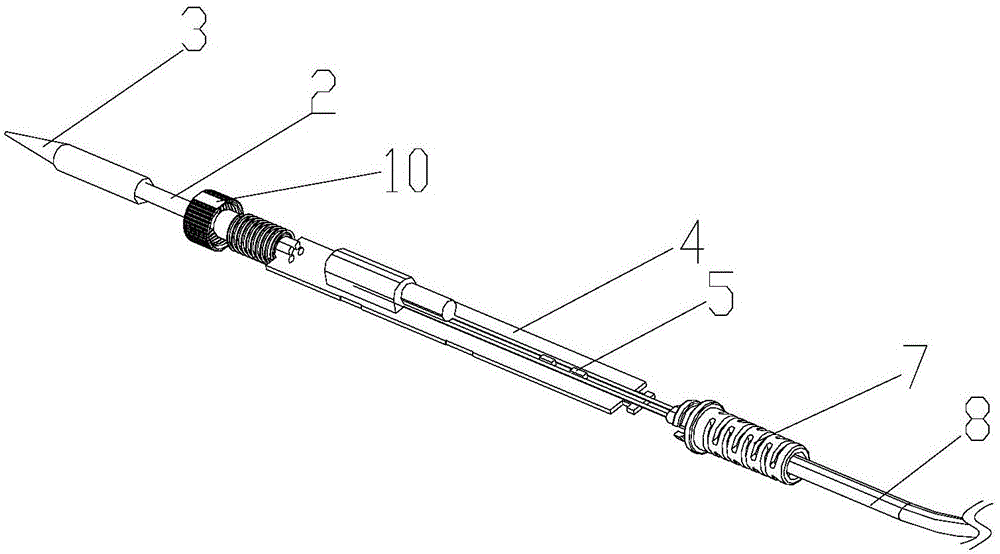

圖2為本實用新型提供的智能電烙鐵的內部結構示意圖。

圖中：1、外殼；2、發熱絲；3、烙鐵頭；4、電路板；5、控制芯片；6、感應區；7、硅橡膠護線套；8、電源線；10、不銹鋼鎖緊螺母。

具體實施方式

下面，結合附圖以及具體實施方式，對本實用新型做進一步描述：

如圖1、2所示，本實用新型提供了一種智能電烙鐵，該電烙鐵包括一外殼1、烙鐵頭3、安裝于外殼1內的電路板4以及發熱絲2，所述發熱絲2用于對烙鐵頭3加熱。外殼1的一端安裝有不銹鋼鎖緊螺母10，烙鐵頭3的一端安裝于不銹鋼鎖緊螺母10內，正好與發熱絲2連接。外殼1的另外一端安裝有硅橡膠護線套7。電路板4通過電源線8與外部電源連接，而電源線8穿過該硅橡膠護線套7，從而使得電源線8與電路板4的接口不裸露在外部。

該電烙鐵還包括安裝于電路板4上的控制芯片5、計時器以及安裝于外殼1表面的感應區6，所述控制芯片5與感應區6電性連接，所述計時器用于記錄人體手指離開感應區6到人體手指觸摸感應區6的時間。當人體手指觸摸感應區6或者離開感應區6時，控制芯片5獲取對應的信號、獲取計時器的時間，以及發送一控制信號給發熱絲2，使得發熱絲2根據該控制信號進入對應的工作模式，從而實現發熱絲2對烙鐵頭3的加熱。所述感應區6有多個，可設置在外殼1的表面的不同位置，可方便工作人員的使用，也即是可根據個人習慣使用不同的人體部位觸摸感應區6，更為人性化設計。

發熱絲2的工作模式有三種，包括全功率模式、半功率模式和關閉模式，其中全功率模式是指烙鐵頭3的溫度達到第一溫度值，比如320℃～380℃。而半功率模式是指烙鐵頭3的溫度達到第二溫度值，比如180℃～230℃。關閉模式是指關閉發熱絲2，使得烙鐵頭3不工作的狀態。

也即是，當人體觸摸感應區6時，控制芯片5獲取到對應的感應區信號，并發送第一控制信號給發熱絲2，使得發熱絲2進入全功率模式，從而對烙鐵頭3加熱，使烙鐵頭3溫度達到第一溫度值。也即是，當使用電烙鐵時，發熱絲2處于全功率模式，持續為烙鐵頭3發熱，烙鐵頭3的溫度達到320℃～380℃，為焊接等使用。

當人體手指離開感應區6，計時器開始計時，控制芯片5獲取到對應的感應區信號以及計時器的時間達到第一時間時，控制芯片5發送第二控制信號給發熱絲2，使得發熱絲2進入半功率模式，從而使得烙鐵頭3的溫度達到第二溫度值。也即是，當人體手指離開感應區6，計時器開始計時，當計時器的時間達到第一時間后，首先將發熱絲2處于半功率模式，烙鐵頭3的溫度先下降一些，節省電源。該第一時間可根據不同的需求來設置，比如可設置為5分鐘。也即是當人體手指離開感應區6達到5分鐘后，可先將發熱絲2進入半功率模式，也即是使得烙鐵頭3的溫度降低為180℃～230℃。而當工作人員再使用時，可使得烙鐵頭3快速達到工作的溫度。

當計時器的時間達到第二時間時，控制芯片5發送第三控制信號給發熱絲2，使得發熱絲2進入關閉模式，也即是發熱絲2不工作，從而使得烙鐵頭3不工作。也即是說，當工作人員長時間不使用電烙鐵時，可自動關閉發熱絲2，可防止烙鐵頭3一直處于加熱狀態，導致烙鐵頭3的使用壽命降低。比如，當人體手指離開感應區6，計時器的時間達到第二時間時，將發熱絲2關閉，從而使得烙鐵頭3的不工作，可進一步保護烙鐵頭3不會長時間處于高溫狀態下，比如，第二時間可設置為25分鐘。另外，這樣的實現方式還解決了當在用戶長時間不用電烙鐵的情況下，可自動關閉發熱絲，也即是具有自動斷電的功能，對于防火和人身安全有很好的保護作用。

當人體手指再次觸摸感應區6時，計時器的時間歸零，控制芯片5會再次獲取感應區信號，并發送控制信號給發熱絲2，使發熱絲2進入全功率模式，持續為烙鐵頭3加熱。

在使用電烙鐵時，人們一般在焊接完一個部件后，會停下來選擇其他的部件或者查看是否有故障，這樣就會使得發熱絲2一直處于加熱狀態，這樣既浪費能源，又使得烙鐵頭3一直處于高溫狀態，對烙鐵頭3有很大的損害。本實用新型根據人體觸摸感應功能，根據不同的狀態，來控制發熱絲2的工作狀態，可以大大節約用電，同時還對烙鐵頭3起到了保護的作用，大大延長烙鐵頭3的使用壽命。

上述控制芯片5能夠識別到人體是否觸摸感應區6是根據以下基本原理來實現的：人體相當于一大地的大電容，每個人體都存在有不同程度的靜電，當人體手指觸摸感應區6時，會改變電路上原來的電容量。因而，控制芯片5可根據檢測電路中電容量的變化，感應到人體是否有觸摸感應區6。該基本原理是本領域技術人員所熟知的技術，其對應的電路也可很容易實現，本實用新型中不涉及到該部分的改進。另外，本實用新型所涉及到的電烙鐵均為在現有的民用型電烙鐵改進而來的，比如市面上常用的內熱式電烙鐵。

另外，該電烙鐵還包括溫度傳感器，所述溫度傳感器安裝于電路板4上，該溫度傳感器與控制芯片5電性連接。溫度傳感器用于檢測烙鐵頭3的溫度?？刂菩酒?用于接收溫度傳感器發送的溫度，以及將溫度信號與預設溫度值進行比較。當溫度傳感器檢測到的烙鐵頭3的溫度達到了預設的溫度值，控制芯片5可發送控制信號給發熱絲2，從而控制發熱絲2的工作狀態，進一步節省電能。預設溫度值是發熱絲2的工作狀態是對應的，比如發熱絲2處于全功率狀態，則對應的預設的溫度值就為全功率狀態下烙鐵頭3的溫度值。本實用新型設置溫度傳感器，可實時檢測烙鐵頭3的溫度，從而控制芯片5根據實時獲取烙鐵頭3的溫度，并控制烙鐵頭3能夠處于恒溫狀態下。該溫度傳感器附圖中并未標識出。優選地，該溫度傳感器和發熱絲2由帶有溫度傳感的陶瓷發熱絲來代替。

優選地，所述外殼1上還設有指示燈，所述指示燈嵌入式安裝于外殼1上，指示燈與控制芯片5電性連接。當發熱絲2處于全功率狀態時，該指示燈顯示紅色；發熱絲2處于半功率狀態時，該指示燈顯示綠色；當發熱絲2不工作時，該指示燈不亮。該指示燈可對工作人員提示，電烙鐵的發熱絲2處于什么狀態，可有效防止危險發生。比如當烙鐵頭3處于加熱狀態下，工作人員由于不知而碰觸，發生危險。

對本領域的技術人員來說，可根據以上描述的技術方案以及構思，做出其它各種相應的改變以及形變，而所有的這些改變以及形變都應該屬于本實用新型權利要求的保護范圍之內。
