本實用新型具體涉及一種安全防護型電烙鐵。

背景技術：

電烙鐵是電子制作和電器維修的必備工具，主要用途是焊接元件及導線，按機械結構可分為內熱式電烙鐵和外熱式電烙鐵，按功能可分為無吸錫電烙鐵和吸錫式電烙鐵，根據用途不同又分為大功率電烙鐵和小功率電烙鐵。現有電烙鐵的缺少防護裝置使其使用過程中安全性差，即便設置有防護裝置也存在結構設計復雜且重量大，影響電烙鐵的正常使用，同時造價高、難以實現全面防護的效果且難以普及推廣。

技術實現要素：

本實用新型的目的是提供一種安全防護型電烙鐵，以解決現有電烙鐵的缺少防護裝置使其使用過程中安全性差，即便設置有防護裝置也存在結構設計復雜且重量大，影響電烙鐵的正常使用，同時造價高、難以實現全面防護的效果且難以普及推廣的問題。

本實用新型為解決上述技術問題采取的技術方案是：

一種安全防護型電烙鐵，它包括烙鐵頭、烙鐵芯、外殼、固定座、接線柱組件、防護罩體、支撐管、線路總成和伸縮支架，所述烙鐵芯設置在外殼內，所述烙鐵芯的上端設置有烙鐵頭，所述烙鐵芯的下端設置在固定座的頂部，所述支撐管的上端設置在固定座的底部，所述接線柱組件和線路總成均設置在支撐管內，所述接線柱組件的上端穿過固定與烙鐵芯相連接，所述線路總成位于接線柱組件的下端，所述線路總成通過接線柱組件與烙鐵芯相連接，所述防護罩體為錐形筒體，防護罩體的小口端設置在固定座上，所述防護罩體的內壁通過伸縮支架與支撐管相連接，所述防護罩體通過伸縮支架作出展開和收攏的動作，所述防護罩體為透明材質制成的罩體或防護罩體上加工有一圈可視窗口。

本實用新型具有以下有益效果：

1、本實用新型結構簡單、操作方便且重量輕，通過防護罩體、支撐管和伸縮支架之間的相互配合能夠有效實現360度全面防護，同時不影響正常焊接需要的可視效果。

2、本實用新型為防護罩體的靈活性強，能夠根據工人實際需要作出展開和收攏的動作。

3、本實用新型通過對現有電烙鐵自身改造即可得出，無需借助外部支撐物，有效降低改造成本。

4、本實用新型制造成本低廉，適合普及推廣。

附圖說明

圖1是本實用新型的第一主視結構半剖圖，圖中去掉伸縮支架10，圖中防護罩體6上加工有一圈可視窗口且防護罩體6處于收攏狀態；

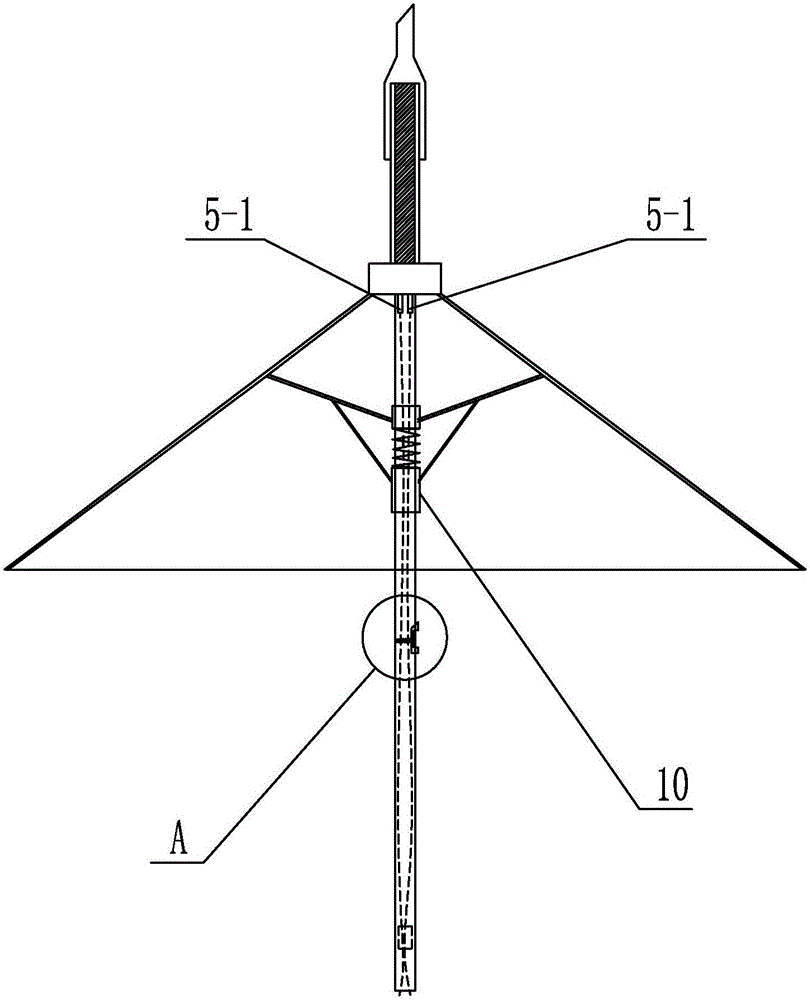

圖2是本實用新型的第二主視結構半剖圖，圖中防護罩體6為透明材質制成的罩體且防護罩體6處于展開狀態；

圖3是圖2中A處的放大圖；

圖4是固定座4、防護罩體6、支撐管7和伸縮支架10之間連接關系示意圖。

具體實施方式

具體實施方式一：結合圖1、圖2、圖3和圖4說明本實施方式，本實施方式中包括烙鐵頭1、烙鐵芯2、外殼3、固定座4、接線柱組件5、防護罩體6、支撐管7、線路總成9和伸縮支架10，所述烙鐵芯2設置在外殼3內，所述烙鐵芯2的上端設置有烙鐵頭1，所述烙鐵芯2的下端設置在固定座4的頂部，所述支撐管7的上端設置在固定座4的底部，所述接線柱組件5和線路總成9均設置在支撐管7內，所述接線柱組件5的上端穿過固定座4與烙鐵芯2相連接，所述線路總成9位于接線柱組件5的下端，所述線路總成9通過接線柱組件5與烙鐵芯2相連接，所述防護罩體6為錐形筒體，防護罩體6的小口端設置在固定座4上，所述防護罩體6的內壁通過伸縮支架10與支撐管7相連接，所述防護罩體6通過伸縮支架10作出展開和收攏的動作，所述防護罩體6為透明材質制成的罩體或防護罩體6上加工有一圈可視窗口。

本實施方式中外殼3為金屬外殼。

本實施方式中所述防護罩體6為透明材質制成的罩體，該透明材質為具有耐火、耐高溫的材質。

具體實施方式二：結合圖1說明本實施方式，本實施方式中當防護罩體6上加工有一圈可視窗口時，所述可視窗口上設置有一層軟質透明片11。其它未提及的結構及連接關系與具體實施方式一相同。

具體實施方式三：結合圖2和圖4說明本實施方式，本實施方式中所述伸縮支架10包括下滑動套10-1、軸向彈簧10-2、上滑動套10-3、鎖緊器10-4、多個連接桿10-5、多個輔助支撐桿10-6和多個貼壁桿10-7，所述上滑動套10-3和下滑動套10-1從上至下依次套裝在支撐管7上，所述上滑動套10-3和下滑動套10-1均與支撐管7滑動配合，所述軸向彈簧10-2固定安裝在上滑動套10-3和下滑動套10-1之間，所述多個輔助支撐桿10-6均布在下滑動套10-1上，輔助支撐桿10-6與連接桿10-5一一對應設置，連接桿10-5與貼壁桿10-7一一對應設置，每個輔助支撐桿10-6的下端鉸接在下滑動套10-1的外壁上，每個輔助支撐桿10-6的上端鉸接在其對應的連接桿10-5的中部，多個貼壁桿10-7以固定座4為中心均布在防護罩體6的內壁上，每個連接桿10-5的一端鉸接在上滑動套10-3的外壁上，每個連接桿10-5的另一端鉸接在其對應的貼壁桿10-7的中部，每個貼壁桿10-7的上端鉸接在固定座4上，每個貼壁桿10-7的下端鉸接在防護罩體6的邊緣處，鎖緊器10-4設置在支撐管7的下端，所述下滑動套10-1通過鎖緊器10-4卡接在支撐管7上。其它未提及的結構及連接關系與具體實施方式一相同。

具體實施方式四：本實施方式為具體實施方式一、二或三的進一步限定，本實施方式中外殼3為筒形外殼。

具體實施方式五：本實施方式為具體實施方式四的進一步限定，本實施方式中接線柱組件5包括兩個單柱5-1，每個單柱5-1為空心柱體。

具體實施方式六：本實施方式為具體實施方式五的進一或五步限定，本實施方式中線路總成9包括兩根電線，電線與單柱5-1一一對應設置，每根電線的上端穿過其對應的單柱5-1與烙鐵芯2相連接，每根電線的下端與電源相連接。

具體實施方式七：結合圖1和圖2說明本實施方式，本實施方式中支撐管7內設置有線卡8，所述兩根電線通過線卡8捆綁在一起。其它未提及的結構及連接關系與具體實施方式六相同。

具體實施方式八：結合圖3和圖4說明本實施方式，本實施方式中鎖緊器10-4還包括按壓塊10-4-1和徑向彈簧10-4-2，按壓塊10-4-1包括豎直桿、上鉤和施力用凸起，所述豎直桿沿支撐管7的長度方向設置在支撐管7內，所述支撐管7的管壁上加工有與上鉤配合設置的上通孔，所述上鉤的固定端位于支撐管7內且固定連接在豎直桿的上端，所述上鉤的掛置端穿過上通孔設置在支撐管7外，所述支撐管7的管壁上還加工有與施力用凸起配合設置的下通孔，所述施力用凸起的一端位于支撐管7內且固定連接在豎直桿的下端，所述施力用凸起的另一端穿過下通孔設置在支撐管7外，徑向彈簧10-4-2沿支撐管7的徑向方向設置，所述徑向彈簧10-4-2的一端固定連接在支撐管7的內壁，所述徑向彈簧10-4-2的另一端固定連接在豎直桿上。

本實施方式中下滑動套10-1上加工有與上鉤相配合的卡口，當防護罩體6在伸縮支架10的帶動下處于收攏狀態時，下滑動套10-1通過卡口卡接在上鉤上實現伸縮支架10的整體定位，當需要展開伸縮支架10使防護罩體6處于展開狀態時，用手按壓施力用凸起，使按壓塊10-4-1壓縮徑向彈簧10-4-2，上鉤向后移動，下滑動套10-1脫離上鉤的卡接后沿支撐管7向上滑動，從而使多個連接桿10-5、多個輔助支撐桿10-6和多個貼壁桿10-7同步運動實現展開防護罩體6的效果。其它未提及的結構及連接關系與具體實施方式三相同。
