本實用新型涉及一種蓋片機，具體為一種超聲波蓋片機，屬于超聲波焊接技術領域。

背景技術：

隨著科技的快速發展，家電設備行業、電子電器行業、文具玩具行業、包裝加工行業金屬行業、紡織行業、飾品日用行業、汽配行業汽車工業行業等都需要采用焊接，對于常規塑料焊接的要求不斷的提升，在家用電器方面可焊材料越來越多，如蒸氣熨斗、飲水機塑料板、電視機外殼、收錄音機透明面板、搖控器、手提日光燈罩、榨汁機塑料框架、吸塵器部件、剃須刀外殼、電視機殼螺絲固定座、減蚊燈殼、洗衣機脫水槽等需要牢固、密封和美觀的塑焊技術，電子電器產品更新?lián)Q代強，對塑料部件的熔接要求越來越高。而超聲波焊接技術具有環保、節能、安全、不需輔助劑等優點，適應了電子電器行業的高需求，社會上越來越注重商品的環保、安全、由于采用了超聲波技術使產品清潔、高效、牢固、免除使用膠水、螺絲、粘合劑或其他輔助品等適應了社會需求，超聲波焊接技術應用于金屬加工行業集中體現在超聲波金屬焊接機也還有各種金屬專用焊接機如銅鋁焊接機。超聲波焊接有著時間短、耗能低、無損工件、效率高等優點。

超聲波焊接通過上焊件把超聲能量傳送到焊區，由于焊區即兩個焊接的交界面處聲阻大，因此會產生局部高溫。又由于塑料導熱性差，一時還不能及時散發，聚集在焊區，致使兩個塑料的接觸面迅速熔化，加上一定壓力后，使其融合成一體。當超聲波停止作用后，讓壓力持續，有些許保壓時間，使其凝固成型，這樣就形成一個堅固的分子鏈，達到焊接的目的，焊接強度能接近于原材料本體強度。目前使用的焊接機由于上模具的下模具安裝存在誤差，會導致上模具與下模具壓緊后存在空隙，使得焊接質量下降，或者焊接不牢固。

為解決上述問題，現在提出一種超聲波蓋片機。

技術實現要素：

本實用新型要解決的技術問題是克服現有技術的缺陷，提供一種超聲波蓋片機。

為了解決上述技術問題，本實用新型提供了如下的技術方案：

本實用新型一種超聲波蓋片機，包括底座、電子箱和機體，所述底座的側面上設有操作開關和急停開關，所述底座上設有模具安裝座，所述模具安裝座的四個角上設有彈簧，所述模具安裝座上固定有下模具，所述機體位于所述底座的上方，所述機體通過立柱與所述底座連接，所述機體上設有振動氣缸，所述振動氣缸的下方安裝有上模具，所述振動氣缸與所述上模具之間設有水平調節按鈕，所述機體的上方設有操作面板，所述操作面板上設有延遲調節表、氣壓表、氣壓調節閥、硬化調節表、熔接調節表、下降調節表，所述機體的后方設有高度調節搖臂和氣管接口。

進一步的，所述機體的內部設有超聲波發生器和換能器。

進一步的，所述底座上表面與模具安裝座之間設有彈性材質。

進一步的，所述電子箱上設有電源開關、電流表、過載指示燈、延遲時間、熔接時間和保壓時間。

本實用新型的有益效果是：該實用新型通過在下模具下方設置模具安裝座，模具安裝座可根據上模具的壓緊面調節下模具與水平面之間的夾角，使得下模具與上模具之間貼緊的更加緊密，提高了焊接質量。

附圖說明

附圖用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制。在附圖中：

圖1為本實用新型一種超聲波蓋片機正面結構示意圖；

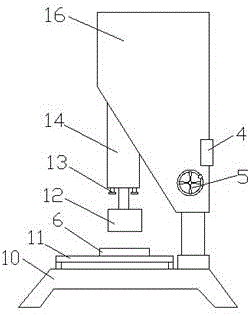

圖2為本實用新型一種超聲波蓋片機側面結構示意圖；

圖中：1、氣壓表；2、下降調節表；3、熔接調節表；4、氣管接口；5、高度調節搖臂；6、下模具；7、彈簧；8、急停開關；9、操作開關；10、底座；11、模具安裝座；12、上模具；13、水平調節按鈕；14、振動氣缸；15、電子箱；16、機體；17、氣壓調節閥；18、延遲調節表；19、硬化調節表。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的設計方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

實施例1

如圖1-2所示，一種超聲波蓋片機，包括底座10、電子箱15和機體16，所述底座10的側面上設有操作開關9和急停開關8，所述底座10上設有模具安裝座11，所述模具安裝座11的四個角上設有彈簧7，所述模具安裝座11上固定有下模具6，所述機體16位于所述底座10的上方，所述機體16通過立柱與所述底座10連接，所述機體16上設有振動氣缸14，所述振動氣缸14的下方安裝有上模具12，所述振動氣缸14與所述上模具12之間設有水平調節按鈕13，所述機體16的上方設有操作面板，所述操作面板上設有延遲調節表18、氣壓表1、氣壓調節閥17、硬化調節表19、熔接調節表3、下降調節表2，所述機體16的后方設有高度調節搖臂5和氣管接口4。

所述機體16的內部設有超聲波發生器和換能器，所述底座10上表面與模具安裝座11之間設有彈性材質，所述電子箱15上設有電源開關、電流表、過載指示燈、延遲時間、熔接時間和保壓時間，所述模具安裝座11的四個角通過彈簧7調節每個角的高度，當上模具12壓向下模具6時，即模具面不平行也能保證不會產生縫隙，從而提高了焊接效果。

需要說明的是，本實用新型一種超聲波蓋片機的工作原理為，由超聲波發生器產生的高壓、高頻信號，通過換能系統，把信號轉換為高頻機械振動，加于塑料制品工件上，通過工件表面及在分子間的磨擦而使傳遞到接口的溫度升高，當溫度達到此工件本身的熔點時，使工件接口迅速熔化，繼而填充于接口間的空隙，當震動停止，工件同時在一定的壓力下冷卻定形，便達成完美的焊接。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
