本實用新型涉及一種門面鋼材剪板機，屬于門面鋼材加工技術領域。

背景技術：

剪板機是用一個刀片相對另一刀片作往復直線運動剪切板材的機器，借于運動的 上刀片和固定的下刀片，采用合理的刀片間隙，對各種厚度的金屬板材施加剪切力，使板材按所需要的尺寸斷裂分離。剪板機屬于鍛壓機械中的一種，主要作用就是金屬加工行業，產品廣泛適用于航空、輕工、冶金、化工、建筑、船舶、汽車、電力、電器、裝潢等行業提供所需的專用機械和成套設備。

在門面生產過程中，同樣需要使用到剪板機，但目前的剪板機存在著穩定性不夠，無法存放剪切好的板材等缺點。

技術實現要素：

本實用新型要解決的技術問題，在于提供一種門面鋼材剪板機，該剪板機穩定性好，且可存放剪切好的板材。

本實用新型通過下述方案實現：一種門面鋼材剪板機，其包括機臺、剪切裝置、出料臺和存料槽，所述剪切裝置包括壓塊、活動刀片和固定刀片，所述固定刀片連接在所述機臺的側壁，所述機臺的上端連接兩根立柱，所述壓塊連接在兩根所述立柱之間，所述壓塊的上端通過壓塊傳動桿連接到壓塊液壓裝置，所述壓塊液壓裝置通過所述壓塊傳動桿帶動所述壓塊沿著所述立柱上下滑動，所述活動刀片通過連接塊連接在所述壓塊側壁，所述連接塊的上端通過剪切傳動桿連接到剪切液壓裝置，所述剪切液壓裝置通過所述剪切傳動桿帶動所述連接塊沿著所述壓塊上下滑動，所述活動刀片與所述固定刀片的位置錯開，所述固定刀片旁連接所述出料臺，所述出料臺旁連接所述存料槽，所述出料臺與地面呈45度。

所述機臺上設有進料輥。

所述固定刀片連接在所述機臺的側壁，且其上端與所述機臺的上端在同一水平面上。

所述壓塊的兩側設有卡塊，所述立柱的內壁設有卡槽，所述卡塊在所述卡槽內上下滑動。

所述連接塊上設有限位塊，所述卡塊上設有限位槽，所述限位塊在所述限位槽內上下滑動。

所述活動刀片連接在所述壓塊的左側壁，所述固定刀片設置在所述壓塊的下方位置，所述固定刀片的左側壁與所述壓塊的左側壁在同一垂直面上。

所述存料槽的前側設有擋板。

本實用新型的有益效果為：

1、本實用新型一種門面鋼材剪板機的連接塊卡在壓塊中，移動軌道限定，而活動刀片固定在連接塊下，這使得活動刀片再向下剪切的時候不會發生偏移；

2、本實用新型一種門面鋼材剪板機在剪切前壓塊先將板材壓住，以保證在剪切過程中的穩定性；

3、本實用新型一種門面鋼材剪板機設有存料槽，可存放剪切完的板材，便捷性提高。

附圖說明

圖1為本實用新型一種門面鋼材剪板機的正視剖面結構示意圖。

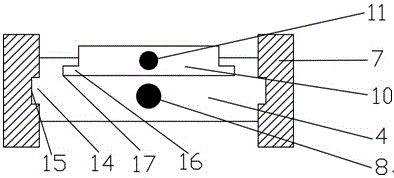

圖2為本實用新型一種門面鋼材剪板機的連接塊與壓塊及壓塊與立柱連接俯視結構示意圖。

圖中：1為機臺，2為出料臺，3為存料槽，4為壓塊，5為活動刀片，6為固定刀片，7為立柱，8為壓塊傳動桿，9為壓塊液壓裝置，10為連接塊，11為剪切傳動桿，12為剪切液壓裝置，13為進料輥，14為卡塊，15為卡槽，16為限位塊，17為限位槽，18為擋板。

具體實施方式

下面結合圖1-2對本實用新型進一步說明，但本實用新型保護范圍不局限所述內容。

其中相同的零部件用相同的附圖標記表示。需要說明的是，下面描述中使用的詞語“前”、“后”、“左”、“右”、“上”和“下”指的是附圖中的方向，詞語“內”和“外”分別指的是朝向或遠離特定部件幾何中心的方向，且附圖均采用非常簡化的形式且均使用非精準的比率，僅用以方便、明晰地輔助說明本實用新型實施例的目的。

為了清楚，不描述實際實施例的全部特征，在下列描述中，不詳細描述公知的功能和結構，因為它們會使本實用新型由于不必要的細節而混亂，應當認為在任何實際實施例的開發中，必須做出大量實施細節以實現開發者的特定目標，例如按照有關系統或有關商業的限制，由一個實施例改變為另一個實施例，另外，應當認為這種開發工作可能是復雜和耗費時間的，但是對于本領域技術人員來說僅僅是常規工作。

一種門面鋼材剪板機，其包括機臺1、剪切裝置、出料臺2和存料槽3，剪切裝置包括壓塊4、活動刀片5和固定刀片6，固定刀片6連接在機臺1的側壁，機臺1的上端連接兩根立柱7，壓塊4連接在兩根立柱7之間，壓塊4的上端通過壓塊傳動桿8連接到壓塊液壓裝置9，壓塊液壓裝置9通過壓塊傳動桿8帶動壓塊4沿著立柱7上下滑動，活動刀片5通過連接塊10連接在壓塊4側壁，連接塊10的上端通過剪切傳動桿11連接到剪切液壓裝置12，剪切液壓裝置12通過剪切傳動桿11帶動連接塊10沿著壓塊4上下滑動，活動刀片5與固定刀片6的位置錯開，固定刀片6旁連接出料臺2，出料臺2旁連接存料槽3，出料臺2與地面呈45度。

機臺1上設有進料輥13。

固定刀片6連接在機臺1的側壁，且其上端與機臺1的上端在同一水平面上。

壓塊4的兩側設有卡塊14，立柱7的內壁設有卡槽15，卡塊14在卡槽15內上下滑動。

連接塊10上設有限位塊16，卡塊14上設有限位槽17，限位塊16在限位槽17內上下滑動。

活動刀片5連接在壓塊4的左側壁，固定刀片6設置在壓塊4的下方位置，固定刀片6的左側壁與壓塊4的左側壁在同一垂直面上。

存料槽3的前側設有擋板18。

盡管已經對本實用新型的技術方案做了較為詳細的闡述和列舉，應當理解，對于本領域技術人員來說，對上述實施例做出修改或者采用等同的替代方案，這對本領域的技術人員而言是顯而易見，在不偏離本實用新型精神的基礎上所做的這些修改或改進，均屬于本實用新型要求保護的范圍。
