本實用新型涉及軋機設備技術領域，尤其涉及一種軋機開卷用剪切裝置。

背景技術：

軋機開卷用剪切裝置主要是剪切鋼卷頭部、尾部的不良品部分，保證軋機卷的高質量。

目前常用的軋機剪切裝置一般為雙刃剪，刃剪固定在導柱上的刀架上，刀架固定在與導柱配合的銅套上，其依靠上下液壓缸驅動刃剪完成剪切。在使用過程中，此種軋機剪切裝置易出現上下兩側液壓缸受力不均，致使導柱斷裂的后果，一定程度上影響軋機的生產效率。

技術實現要素：

本實用新型的目的是針對上述技術問題，提供了一種軋機開卷用剪切裝置，其結構合理，解決了剪切刃不同步的問題，提高了剪切裝置運行的穩定性，降低了設備故障，提高了產品質量。

本實用新型的技術方案

為解決上述技術問題，本實用新型提供的一種導柱、剪切刃及液壓缸，剪切刃設置在刀架上，刀架設置在導柱上，刀架與液壓缸連接。

剪切裝置還包括齒輪，其固定在刀架的兩側；導柱上設置有齒條，其與齒輪配合設置；在液壓缸的驅動下，齒輪沿導柱上的齒條上下移動，帶動刀架上的剪切刃上下運動。

進一步地，所述齒條的長度與剪切裝置的行程配合設置。

進一步地，所述剪切刃包括動剪切刃、定剪切刃，所述刀架包括下刀架、上刀架。

進一步地，所述動剪切刃固定在下刀架上，下刀架的端部與齒輪連接，液壓缸與下刀架連接；定剪切刃設置在上刀架上，其端部固定在導柱的頂部。

本實用新型有益效果：

本實用新型的目的是針對上述技術問題，提供了一種軋機開卷用剪切裝置，其結構合理，解決了剪切刃不同步的問題，提高了剪切裝置運行的穩定性，降低了設備故障，提高了產品質量。

附圖說明

通過結合以下附圖所作的詳細描述，本實用新型的優點將變得更清楚和更容易理解，這些附圖只是示意性的，并不限制本實用新型，其中：

圖1是本實用新型結構示意圖；

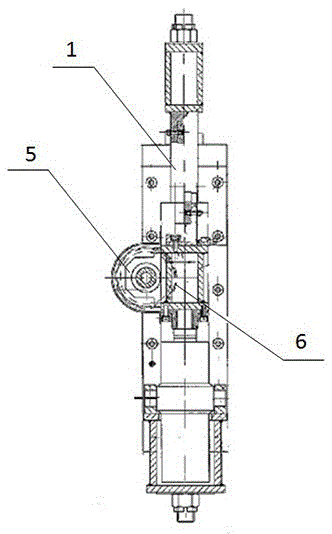

圖2是圖1的右視圖；

圖3是本實用新型之齒輪、齒條的連接結構示意圖；

圖4是本實用新型之導柱的結構示意圖；

附圖中，各標號所代表的部件如下：

1.導柱；2.剪切刃；2-1.動剪切刃；2-2.定剪切刃；3.液壓缸；4.刀架；4-1.下刀架；4-2.上刀架；5.齒輪；6.齒條。

具體實施方式

下面結合具體實施例和附圖對本實用新型的一種軋機開卷用剪切裝置進行詳細說明。

在此記載的實施例為本實用新型的特定的具體實施方式，用于說明本實用新型的構思，均是解釋性和示例性的，不應解釋為對本實用新型實施方式及本實用新型范圍的限制。除在此記載的實施例外，本領域技術人員還能夠基于本申請權利要求書和說明書所公開的內容采用顯而易見的其它技術方案，這些技術方案包括采用對在此記載的實施例的做出任何顯而易見的替換和修改的技術方案。

本說明書的附圖為示意圖，輔助說明本實用新型的構思，示意性地表示各部分的形狀及其相互關系。請注意，為了便于清楚地表現出本實用新型實施例的各部件的結構，相同的參考標記用于表示相同的部分。

圖1至圖4是本實用新型所述的軋機開卷用剪切裝置的相關示意圖。

圖1是一種軋機開卷用剪切裝置的結構示意圖，其包括導柱1、剪切刃2及液壓缸3，剪切刃2固定在刀架4上，刀架4設置在導柱1上，刀架4與液壓缸3連接，圖2是圖1的右視圖。

剪切裝置還包括齒輪5，齒輪5固定在刀架4的兩側；導柱1上設置有齒條6，導柱1上的齒條6與齒輪5配合設置，保證了刀架4上的剪切刃2的運行平穩。

在液壓缸3的驅動下，齒輪5沿導柱1上的齒條6上下移動，帶動刀架4上的剪切刃2上下運動。圖3是本實用新型之齒輪、齒條的連接結構示意圖。

本實用新型之導柱的結構示意圖，如圖4所示，導柱1上齒條6的長度與剪切裝置的行程配合設置，可根據工程需要，自由設置齒條6的長度。

所述剪切刃2包括動剪切刃2-1、定剪切刃2-2，所述刀架4包括下刀架4-1、上刀架4-2；如圖1所示。

所述動剪切刃2-1固定在下刀架4-1上，下刀架4-1的端部與齒輪5連接，液壓缸3與下刀架4-1連接；定剪切刃2-2設置在上刀架4-2上，上刀架4-2的端部固定在導柱1的頂部。

在圖1所示的實施例中，液壓缸3的數量為兩件，液壓缸3固定在下刀架4-1上，下刀架4-1的端部固定有齒輪5，下刀架4-1的內部設置有軸承；動剪切刃2-1傾斜固定在下刀架4-1上，定剪切刃2-2水平固定在上刀架4-2上，以方便切除軋機開卷端部的不良品。

這樣，下刀架4-1運動，上刀架4-2靜止不動，能夠解決刀架4運動不同步的問題，有效保護運動不同步對導柱1的沖擊，提高剪切設備運行的穩定性。

本實用新型的目的是針對上述技術問題，提供了一種軋機開卷用剪切裝置，其結構合理，解決了剪切刃不同步的問題，提高了剪切裝置運行的穩定性，降低了設備故障，提高了產品質量。

本實用新型不局限于上述實施方式，任何人在本實用新型的啟示下都可得出其他各種形式的產品，但不論在其形狀或結構上作任何變化，凡是具有與本申請相同或相近似的技術方案，均落在本實用新型的保護范圍之內。
