本實用新型涉及機械自動化領域，特別是涉及一種鐵芯組件裝配機構的壓扣組件。

背景技術：

在現有的機械化生產中，經常需要把原材料輸送到流水線上，在輸送的過程中就需要將物料壓扣住，而現有的壓扣組件中，壓扣的效果不理想，容易使物料掉落，造成資源浪費，同時也提高了生產成本，有鑒于此，有必要對現有的鐵芯組件裝配機構的壓扣組件予以改進。

技術實現要素：

本實用新型主要解決的技術問題是提供一種鐵芯組件裝配機構的壓扣組件，其結構簡單，易操作，工件壓扣效果好，工作效率高，并且工件磨損小，機器的使用壽命長，降低了生產成本。

為解決上述技術問題，本實用新型采用的一個技術方案是：提供一種鐵芯組件裝配機構的壓扣組件，該鐵芯組件裝配機構的壓扣組件包括安裝在地面上的安裝機架，安裝機架上安裝有旋轉單元，所述旋轉單元包括固定在安裝機架上的壓扣安裝底板，壓扣安裝底板上安裝有等距的三個軸承座，壓扣安裝底板上的三個軸承座內均插裝有導向旋轉軸，導向旋轉軸分別穿過壓扣安裝底板上的三個軸承座且下端均固定有旋轉連接塊，三根導向旋轉軸的上端均固定有凸輪，壓扣安裝底板的下端面位于相鄰兩個導向旋轉軸之間均安裝有旋轉氣缸，兩個旋轉氣缸的旋轉臺上均安裝有擺動塊，兩塊擺動塊和三塊旋轉連接塊上通過銷軸活動連接有旋轉導向板，旋轉導向板上位于相鄰兩個銷軸之間均設有避讓槽；所述鐵芯組件裝配機構的壓扣組件還包括通過加強筋固定在壓扣安裝底板上平面的與之垂直的四塊壓扣固定板，四塊壓扣固定板上均安裝有導向油套，四塊壓扣固定板上的導向油套內均插裝有一根壓扣導向桿，四根壓扣導向桿相互平行，四根壓扣導向桿分別穿過四塊壓扣固定板上的導向油套且一端均固定有固定卡環，固定卡環和壓扣固定板上的導向油套之間的壓扣導向桿上均套裝有彈簧，四根壓扣導向桿的另一端均固定有固定塊，四塊固定塊的下端面固定有壓扣板，壓扣板上設有和鐵芯桿相對應的等距的卡槽。

本實用新型的有益效果是：本實用新型一種鐵芯組件裝配機構的壓扣組件，其結構簡單，易操作，工件壓扣效果好，工作效率高，并且工件磨損小，機器的使用壽命長，降低了生產成本。

附圖說明

圖1是本實用新型鐵芯組件裝配機構的壓扣組件的結構示意圖；

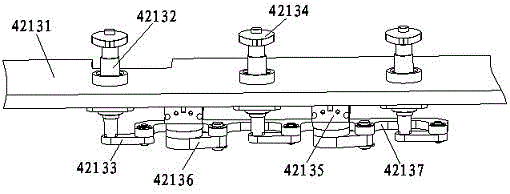

圖2是本實用新型鐵芯組件裝配機構的壓扣組件的部分結構示意圖。

具體實施方式

下面結合附圖對本實用新型較佳實施例進行詳細闡述，以使實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

請參閱圖1和圖2，本實用新型實施例包括：

一種鐵芯組件裝配機構的壓扣組件，該鐵芯組件裝配機構的壓扣組件包括安裝在地面上的安裝機架4211，安裝機架4211上安裝有旋轉單元4213，所述旋轉單元4213包括固定在安裝機架4211上的壓扣安裝底板42131，壓扣安裝底板42131上安裝有等距的三個軸承座，壓扣安裝底板42131上的三個軸承座內均插裝有導向旋轉軸42132，導向旋轉軸42132分別穿過壓扣安裝底板42131上的三個軸承座且下端均固定有旋轉連接塊42133，三根導向旋轉軸42132的上端均固定有凸輪42134，壓扣安裝底板42131的下端面位于相鄰兩個導向旋轉軸42132之間均安裝有旋轉氣缸42135，兩個旋轉氣缸42135的旋轉臺上均安裝有擺動塊42136，兩塊擺動塊42136和三塊旋轉連接塊42133上通過銷軸活動連接有旋轉導向板42137，旋轉導向板42137上位于相鄰兩個銷軸之間均設有避讓槽；所述鐵芯組件裝配機構的壓扣組件還包括通過加強筋固定在壓扣安裝底板42131上平面的與之垂直的四塊壓扣固定板4214，四塊壓扣固定板4214上均安裝有導向油套，四塊壓扣固定板4214上的導向油套內均插裝有一根壓扣導向桿4215，四根壓扣導向桿4215相互平行，四根壓扣導向桿4215分別穿過四塊壓扣固定板4214上的導向油套且一端均固定有固定卡環，固定卡環和壓扣固定板4214上的導向油套之間的壓扣導向桿4215上均套裝有彈簧，四根壓扣導向桿4215的另一端均固定有固定塊4216，四塊固定塊4216的下端面固定有壓扣板4217，壓扣板4217上設有與鐵芯桿相對應的等距的卡槽。

本實用新型鐵芯組件裝配機構的壓扣組件工作時，兩個旋轉氣缸42135運轉使得擺動塊42136帶動旋轉導向板42137旋轉，從而帶動導向旋轉軸42132，導向旋轉軸42132旋轉帶動導向旋轉軸42132上的凸輪42134旋轉，進而使得壓扣導向桿4215上的固定塊4216帶動壓扣板4217后移，壓扣導向桿4215進行導向，機器重復以上工作步驟。

本實用新型鐵芯組件裝配機構的壓扣組件，其結構簡單，易操作，壓扣效果好，工作效率高，并且工件磨損小，機器的使用壽命長，降低了生產成本。

以上所述僅為本實用新型的實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本實用新型的專利保護范圍內。
